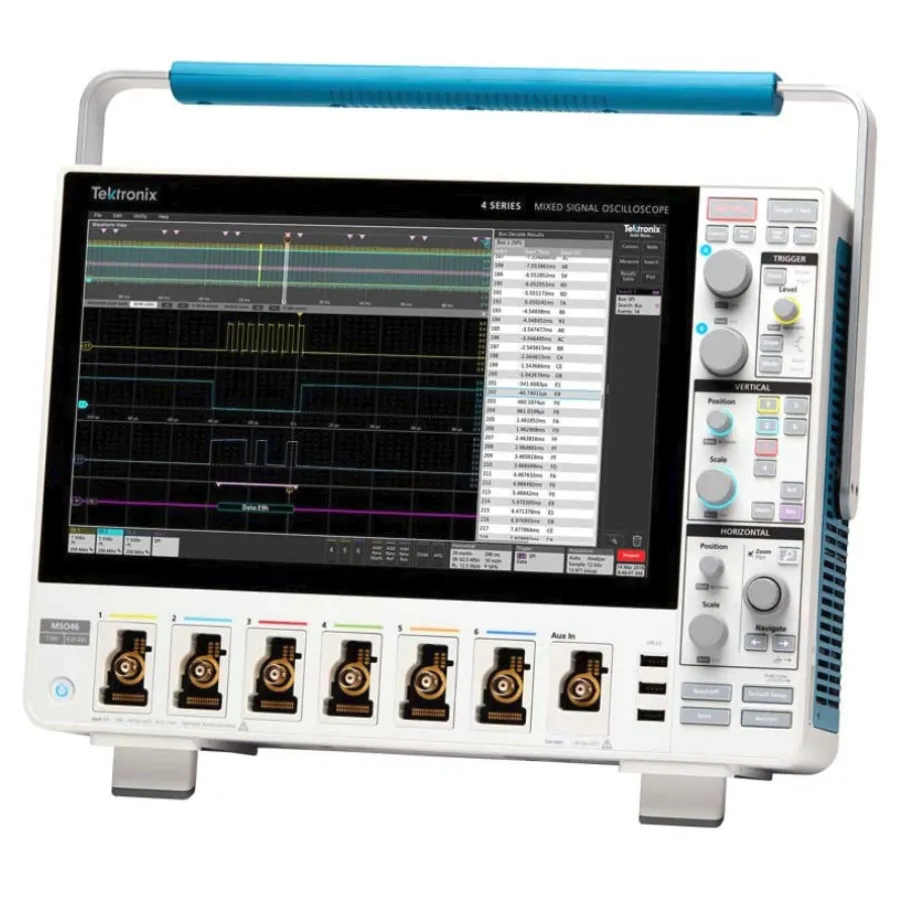

Tektronix MSO46B/4-BW-1000 Mixed Signal Oscilloscope

Огляд

Tektronix MSO46B — це осцилограф нового покоління для змішаних сигналів, який встановлює нові стандарти в продуктивності, гнучкості та простоті використання. За допомогою оновленої обробки та 12-бітного вертикального розділення (до 16-бітного у режимі Hi-Res), він забезпечує 16-кратне більше вертикального розділення порівняно зі стандартними 8-бітними осцилографами. Інноваційна технологія FlexChannel дозволяє кожному з шести входів функціонувати як аналоговому каналу, восьмиканальні цифрові входи логіки (з зондом TLP058) або надавати одночасні представлення аналогу та спектру з незалежними елементами керування.

Основні характеристики

• 6 аналогових каналів із смугою пропускання 1 ГГц та частотою дискретизації 6.25 GS/s
• До 48 цифрових каналів (потребує зонд TLP058)
• 12-бітне розділення; до 16-бітного в режимі Hi-Res для підвищеної чіткості сигналу
• 13.3-дюймовий дисплей TFT кольору з сенсорним екраном (1920 x 1080, мультидотик)
• Довжина запису: 31.25 Мпункти на канал (62.5 Мпункти опціональні)
• Швидкість захоплення хвилевих форм більш ніж 500,000 хвилевих форм/с
• Цифрова фосфорна технологія з FastAcq для швидкого розуміння роботи пристрою
• Spectrum View для одночасного аналізу часової та частотної області
• Можливість оновлення на місці для декодування протоколів, генерування функцій та аналізу

Стандартний аналіз та вимірювання

• 36 автоматичних вимірювань включаючи курсори (хвилеформа, V смуги, H смуги, V&H смуги)
• Сегментована пам'ять FastFrame із максимальною частотою тригера понад 5,000,000 хвилевих форм на секунду
• Графіки Time Trend, Histogram та Spectrum
• Базова арифметика хвилевої форми, FFT та розширений редактор рівняння
• Функція пошуку для будь-якого критерію тригера
• Інтегровані вимірювання RF: Channel Power (CHP), Adjacent Channel Power Ratio (ACPR) та Occupied Bandwidth (OBW)

Тригеринг та розширені функції

• Стандартні типи тригера: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger
• Опціональні типи тригера: Video, RF vs. Time
• Допоміжний вхід тригера ≤300 VRMS (тільки Edge Trigger)
• Режим складеного дисплея присвячує зріз кожній хвилевій формі, використовуючи повний діапазон ADC
• Градація інтенсивності показує, як часто рідкісні перехідні процеси відбуваються щодо нормальних характеристик сигналу

Технічні характеристики

• Користувацька мікросхема Tek049 ASIC з чергуванням архітектури Successive Approximation Register (SAR)
• Підключення: 3 × USB 2.0 Host, 2 × USB 3.0 Host, 1 × USB Device, 1 × Ethernet, 1 × HDMI відеовихід
• Стандартна гарантія: 1 рік

Застосування

• Налагодження вбудованих систем та перетворювачів живлення
• Вимірювання RF та пошук шумів з синхронізованим аналізом спектру багатоканальним
• Прецизійна 12-бітна дискретизація для аналізу сигналу
• Аналіз логіки для цифрових систем з до 48 цифровими каналами
• Аналіз живлення та декодування протоколу (опціонально)

Комплектація

• По одному низькоємнісному 10X пасивному зонду для кожного вхідного каналу
• Набір аксесуарів для зонду
• Посібник з встановлення та безпеки
• Передня кришка з інтегрованим кишенею для аксесуарів
• Кабель живлення
• Сертифікат калібрування з відстеженням до Національного інституту метрології та реєстрацією системи якості ISO 9001/ISO 17025
