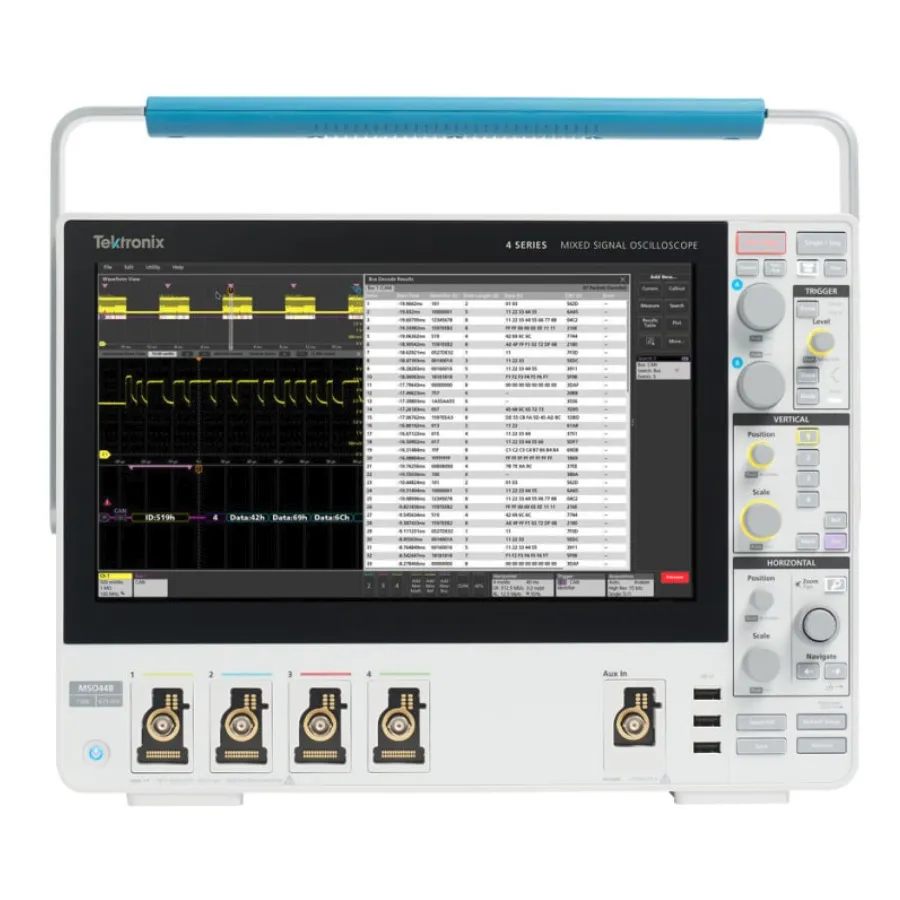

Tektronix MSO44B/4-BW-500 Mixed Signal Oscilloscope
Tektronix MSO44B/4-BW-500 осцилограф змішаних сигналів
Запитати ціну
Tektronix MSO44B 4-channel mixed signal oscilloscope with 500MHz bandwidth, 12-bit vertical resolution, and 6.25GS/s sampling for embedded systems and RF analysis.
Деталі продукту
| Модель | MSO44B/4-BW-500 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO44B — це осцилограф змішаних сигналів серії 4, призначений для налагодження вбудованих систем та аналізу RF-сигналів. З 4 аналоговими каналами, які розширюються до 32 цифрових логічних каналів (з опціональним зондом TLP058), смугою пропускання 500 MHz та вертикальною роздільною здатністю 12-біт до 16-біт у режимі Hi-Res, він пропонує провідну продуктивність у компактному форм-факторі з 13.3-дюймовим ємнісним сенсорним екраном.
Основні характеристики
- 4 аналогових канали, розширювані до 32 цифрових логічних каналів з допомогою зонда TLP058
- Смуга пропускання 500 MHz з дискретизацією 6.25 GS/s на всіх каналах
- 12-бітний ADC з роздільною здатністю до 16-біт у режимі Hi-Res для вищої вертикальної точності
- Технологія FlexChannel дозволяє кожному входу функціонувати як аналоговий, цифровий або спектральний вигляд незалежно
- Spectrum View з інтегрованими RF-вимірюваннями (Channel Power, Adjacent Channel Power Ratio, Occupied Bandwidth)
- Digital Phosphor технологія з частотою захоплення >500 000 форм хвилі/с для виявлення рідких подій
- 13.3-дюймовий ємнісний багатодоторковий екран із підтримкою жестів (1920×1080)
- 36 автоматизованих вимірювань, 4 режими курсорів та сегментована пам'ять FastFrame з >5 млн тригерів/секунду
- Модульне оновлення з декодуванням протоколів (I2C, SPI, RS-232, USB 2.0, Ethernet), генератором функцій 50 MHz та розширеною аналітикою
Застосування
- Налагодження вбудованих систем та RF-вимірювання
- Аналіз бездротових та RF-сигналів
- Тестування перетворювачів потужності та джерел живлення з частотою комутації
- Аналіз послідовних протоколів із середньою смугою пропускання
- Пошук шуму за допомогою багатоканальної спектральної аналізи
- Налагодження високошвидкісних цифрових схем
Комплектація
- Чотири низькоємнісні зонди 10X для входів каналів
- Набір аксесуарів для зондів
- Інструкція з встановлення та безпеки
- Передня кришка з вбудованою сумкою для аксесуарів
- Силовий кабель
- Сертифікат калібрування із прослідковуванням ISO9001/ISO17025
Характеристики
| Bandwidth | 500 MHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 6.25 GS/s |
| Memory | 31.25 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 13.3 LCD Capacitive Color Touch |
| Series | 4 Series B MSO |
| Alternate Product Number | TEK MSO44B |
| Accessories | HC4, RM4 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 10.4" |
| Interface | LAN / Ethernet, LXI, USB Host, HDMI, USB |
| Operating Temperature Range | 32-122°F |
| Risetime | 6 ns |
| Warranty | 3 Years |
