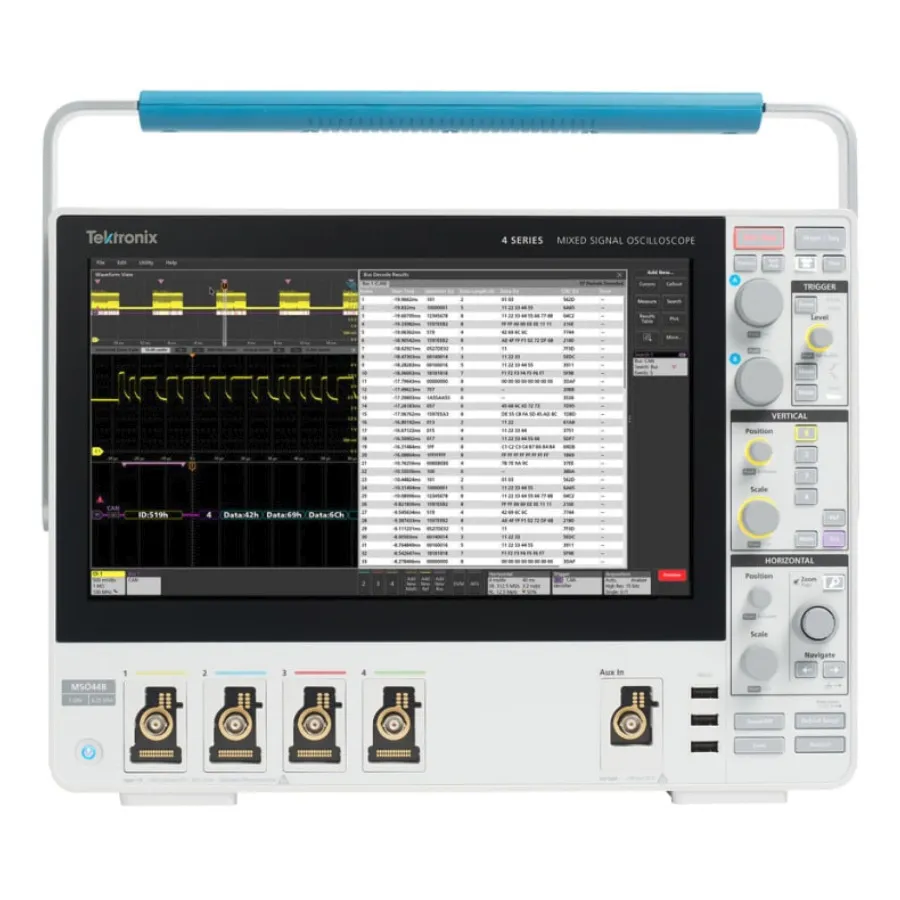

Tektronix MSO44B Mixed Signal Oscilloscope

Огляд

Tektronix 4 Series B MSO44B — це передовий 4-канальний мікшуючий осцилоскоп, розроблений для налагодження вбудованих систем, аналізу перетворювачів живлення та складних вимірювань сигналів. Прилад має значно прискорений процесор порівняно з попередніми моделями, забезпечуючи елементи керування у 2 рази чутливіші та прискорене аналізування даних. Прилад поєднує продуктивність з універсальними можливостями аналізу, пропонуючи 4 входи FlexChannel, які можуть функціонувати як аналогові канали, цифрові логічні входи (з опціональним щупом TLP058) або забезпечувати одночасне спостереження аналогу та спектра з незалежним керуванням. Кожен канал забезпечує повну частоту дискретизації та довжину запису одночасно на всіх входах.

Основні характеристики

• 4 входи FlexChannel з 12-бітними АЦП, розширювані до 32 цифрових каналів з опціональним логічним щупом
• Варіанти смуги пропускання від 200 МГц до 1,5 ГГц
• Частота дискретизації 6,25 ГГ/с на всіх каналах одночасно
• Стандартна довжина запису 31,25 мегапунктів (опціонально 62,5 мегапунктів) на канал
• 13,3-дюймовий дисплей full HD з ємнісним мультидотиковим екраном та поліпшеним кутом огляду
• Швидкість захоплення хвилі понад 500 000 хвиль на секунду
• Вертикальна розрізненість 12 біт (до 16 біт в режимі High Res з інтелектуальною фільтрацією шумів)
• Сегментна пам'ять FastFrame з максимальною частотою спрацьовування понад 5 мільйонів хвиль на секунду
• Spectrum View з інтегрованими РЧ вимірюваннями включаючи Channel Power (CHP), Adjacent Channel Power Ratio (ACPR) та Occupied Bandwidth (OBW)
• Технологія Digital Phosphor з інтенсивним градієнтом для видимості рідкісних подій
• Комплексні типи спрацьовування включаючи Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time та Visual Trigger
• 36 автоматичних вимірювань з курсорами та гістограмами хвиль
• Математичні функції включаючи базову арифметику хвиль, FFT та передовий редактор рівнянь
• Спрацьовування протоколу та декодування для I2C, SPI, I3C, RS-232/422/485/UART, USB 2.0 та Ethernet
• Опціональний 50 МГц генератор функцій / довільних сигналів (поля модульного оновлення)
• Програмне забезпечення поля модульного оновлення для розширених можливостей аналізу
• Підтримка віддаленої роботи за допомогою програмного забезпечення ПК-аналізу

Застосування

• Налагодження та перевірка вбудованих систем
• Аналіз джерел живлення та перетворювачів
• РЧ та спектральні вимірювання для бездротових систем
• Аналіз цифрової логіки та протоколу
• Автомобільне та аерокосмічне застосування (з опціональними пакетами вимірювань)
• Вимірювання якості живлення на трифазних енергосистемах
• Аналіз цілісності сигналу для високошвидкісних дизайнів

Комплектація

• Один низькокапаціативний пасивний щуп 10X на вхідний канал
• Набір аксесуарів щупа
• Посібник з встановлення та безпеки
• Передня кришка з інтегрованою сумкою для аксесуарів
• Силовий кабель
• Сертифікат калібрування з коректністю щодо національного інституту метрології
