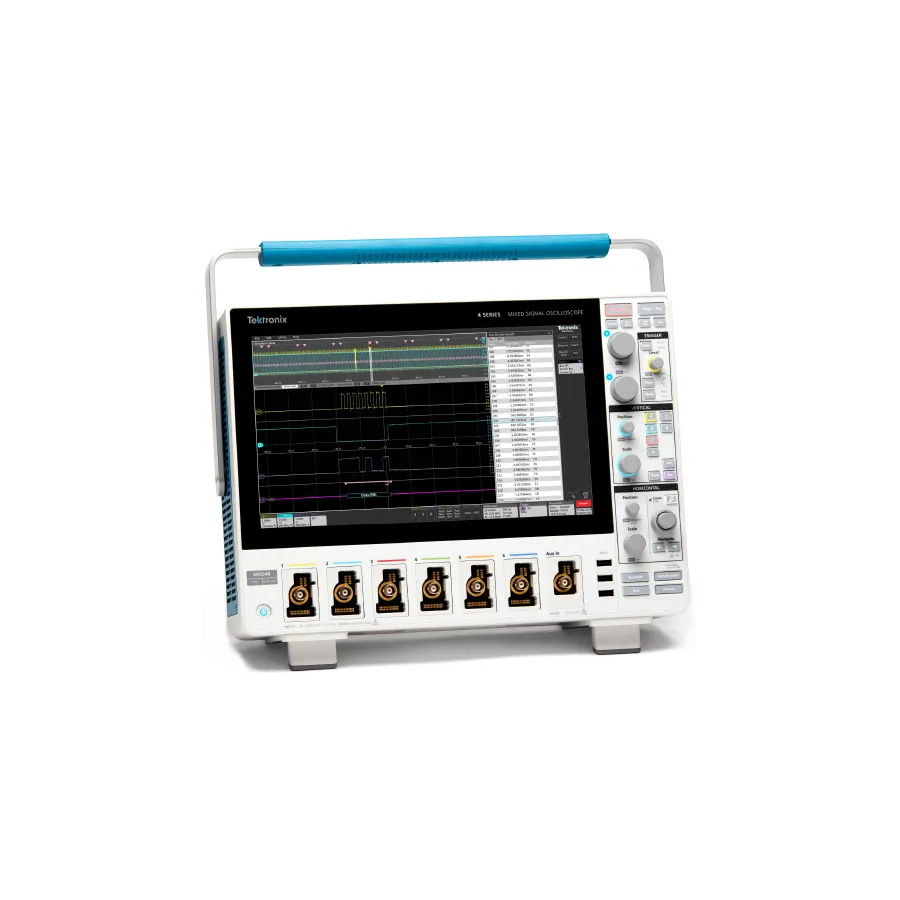

Tektronix MSO44 4-BW-1000 Mixed Signal Oscilloscope
Tektronix MSO44 4-BW-1000 змішаний сигнальний осцилограф
Запитати ціну
Tektronix MSO44 4-BW-1000 is a 1 GHz mixed signal oscilloscope with 4 analog channels, 6.25 GS/s sample rate, and up to 62.5 M point record length.
Деталі продукту
| Модель | MSO44 4-BW-1000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO44 4-BW-1000 — це чотирьохканальний змішаний осцилограф з тим самим інтуїтивним дотиковим інтерфейсом, як у нагородженій серії 5. З найбільшим та найвисокіші роздільною здатністю дисплеєм у своєму класі (13,3-дюймовий, 1920 x 1080), технологією FlexChannel та комплексними інструментами аналізу, він надає безпрецедентні можливості для перегляду сигналів та гнучкість вимірювань для складних вбудованих систем, силової електроніки та автомобільних застосувань.
Основні характеристики
- Смуга пропускання 1 ГГц із дискретизацією 6.25 ГС/с на всіх каналах
- 4 аналогові канали з опціональними до 32 цифровими каналами через технологію FlexChannel
- 13,3-дюймовий HD дотиковий екран з жестами масштабування та прокручування
- Довжина запису 31.25 М до 62.5 М точок на всіх каналах одночасно
- 12-бітне АЦП з розширенням до 16-бітної роздільної здатності в режимі High Res
- Понад 500 000 хвиль/с із режимом Stacked Display для superior видимості
- 36 автоматичних вимірювань із курсорами, гістограмою та спектральним аналізом
- Розширені можливості спрацювання, включаючи Visual Trigger та декодери 25+ послідовних протоколів
- FastFrame сегментована пам'ять із частотою спрацювання >5 000 000 хвиль/с
- Елементи керування Wave Inspector для швидкої навігації по хвилях
- Підключення: USB 2.0, LAN (10/100/1000 Base-T Ethernet), HDMI
- Опціональний генератор довільних функцій 50 МГц
Застосування
- Розробка та налагодження вбудованих систем
- Аналіз та характеризація трифазної силової електроніки
- Розробка та валідація автомобільної електроніки
- Дизайн та тестування ефективності блоків живлення
- Оптимізація перетворювачів DC-to-DC
Комплектація
- Пасивні зонди TPP0250 250 МГц (по одному на аналоговий канал)
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 6.25 GS/s |
| Memory | 31.25 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 13.3 TFT Capacitive Color Touch |
| Series | 4 Series MSO |
