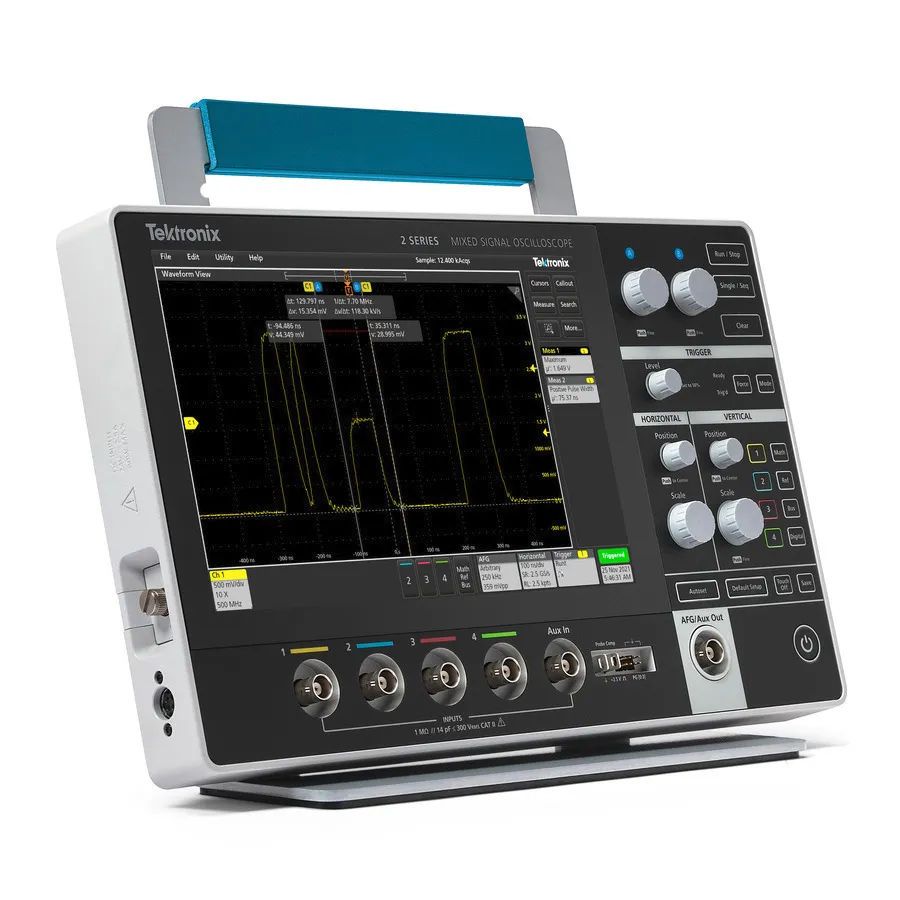

Tektronix MSO24 Mixed Signal Oscilloscope

Огляд

Tektronix 2 Series MSO24 — компактний змішаний сигнальний осцилограф, розроблений для електронного налагодження та тестування. З його елегантною товщиною 1.5 дюйма, сенсорним дисплеєм 10.1 дюйма та архітектурою розширюваної полоси пропускання, він служить універсальним інструментом для інженерів, які потребують портативних, повнофункціональних вимірювальних можливостей. Базова модель 70 MHz може бути оновлена в полі до 100, 200, 350 або 500 MHz через опціональні ліцензії.

Основні характеристики

• Базова полоса пропускання 70 MHz з опціями розширення до 100, 200, 350 або 500 MHz
• 4 аналогові канали з частотою дискретизації 2.5 GS/s (половина каналів) або 1.25 GS/s (всі канали)
• Довжина запису 10 Mpts на канал
• Вертикальна розрізняльна здатність АЦП 8 біт
• Дисплей 10.1 дюйма з ємнісним мультитач кольоровим екраном
• 16 опціональних цифрових каналів (розширення MSO)
• Стандартні тригери: Edge, pulse width, runt, timeout, logic, setup & hold, rise/fall time, parallel bus
• Інструменти аналізу: Курсори, вимірювання, графіки, математика, функції пошуку
• Опціональний генератор довільних функцій 50 MHz
• Підключення: USB 2.0 Host, 2x USB 2.0 Device, 10/100 Base-T Ethernet, VESA кріплення
• Дистанційна операція через VNC через мережне з'єднання

Застосування

• Електронне налагодження схем та усунення несправностей
• Портативне польове тестування та обслуговування
• Освітня лабораторна робота
• Проектування та перевірка продукту

Комплектація

• Щуп TPP0200 200 MHz 10x (один на аналоговий канал)
• Підставка приладу
• Зовнішній блок живлення
• Посібник з встановлення та безпеки
• Сертифікат калібрування з документацією прослідковуваності
