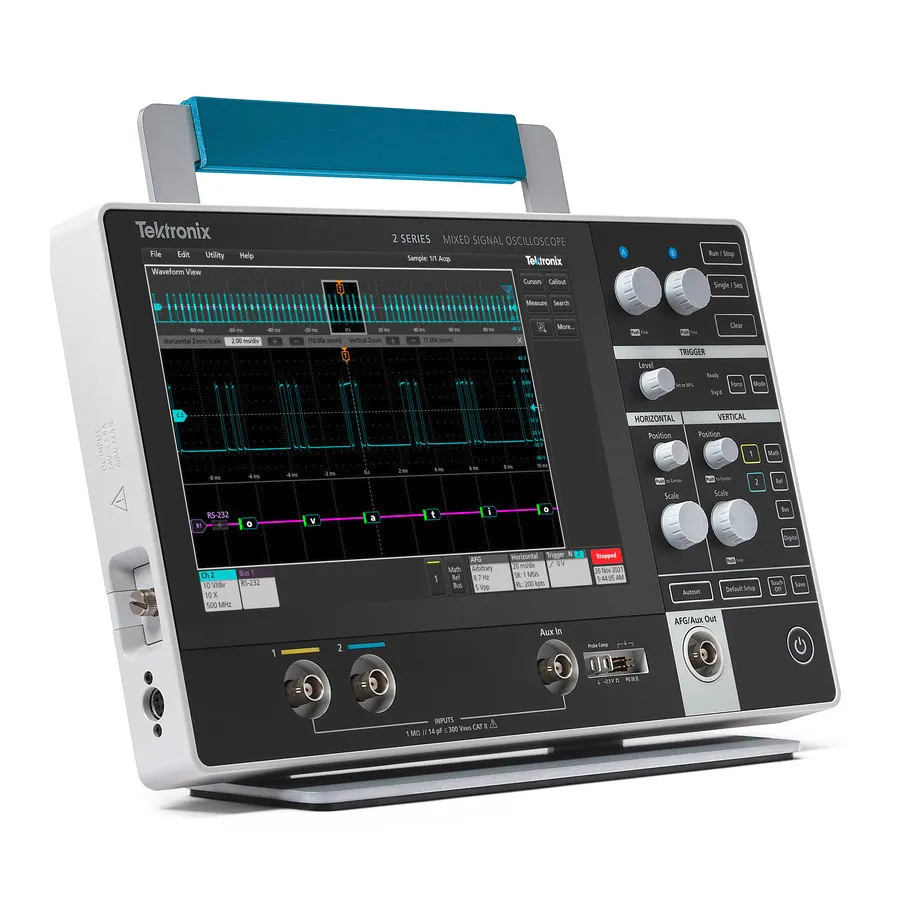

Tektronix MSO22 Mixed Signal Oscilloscope
Tektronix MSO22 змішаний осцилограф сигналів
Tektronix MSO22 is a compact mixed signal oscilloscope with 2 analog channels, 70 MHz base bandwidth, 1.25 GS/s sample rate, 10 Mpts record length, and field-upgradeable bandwidth options.
Деталі продукту
| Модель | MSO22 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO22 — компактний осцилограф сигналів, розроблений для налагодження електронних схем як у лабораторії, так і в польових умовах. З базовою смугою пропускання 70 МГц (розширювальною в полі до 500 МГц), 2 аналоговими каналами та опціональними 16 цифровими каналами, цей прилад забезпечує універсальні можливості аналізу сигналів у компактному формі-факторі 1,5 дюйма. Ємнісний сенсорний екран та інтуїтивний інтерфейс роблять його доступним як для досвідчених інженерів, так і для нових користувачів.
Основні характеристики
- Базова смуга пропускання 70 МГц з можливістю розширення в полі до 500 МГц
- 2 аналогові канали з швидкістю вибірки 1.25 GS/s (усі канали) або 2.5 GS/s (один канал)
- Глибина запису 10 Мpts на канал
- Вертикальна роздільна здатність 8 біт
- 10.1-дюймовий ємнісний сенсорний екран з багатосенсорною підтримкою
- 16 опціональних цифрових каналів для аналізу змішаних сигналів
- Стандартні типи тригера: Edge, pulse width, runt, timeout, logic, setup & hold, rise/fall time, parallel bus
- Тригер протоколу, декодування та аналіз (опціонально)
- Генератор довільних функцій 50 МГц (опціонально)
- Підключення: USB 2.0 (хост та пристрій), LAN (10/100 Base-T Ethernet), зовнішній тригер
- Компактність: 344 мм ширина, 40.4 мм глибина, приблизно 1,5 дюйма товщини
- Сумісність з VESA, замок безпеки Kensington
Застосування
- Налагодження та перевірка цифрових схем
- Аналіз протоколів та усунення несправностей
- Налагодження змішаних сигналів у вбудованих системах
- Освітні та навчальні лабораторії
- Польові послуги та обслуговування
Комплектація
- Зонд напруги TPP0200 200 МГц, 10x (по одному на канал)
- Підставка приладу
- Зовнішній блок живлення
- Сертифікат калібрування з документацією про простежуваність
- Посібник з встановлення та безпеки
Характеристики
| Bandwidth | 70 MHz |
| Analog Channels | 2 |
| Digital Channels | 16 |
| Sampling Rate | 1.25 GS/s |
| Memory | 10 Mpts |
| Type | MSO |
| Vertical Resolution | 8 bit |
| Display Type | 10.1 TFT WXGA Capacitive Color Touch |
| Series | 2 Series MSO |
| Alternate Product Number | MSO22 2-BW-70, MSO22 2-BW-100, MSO22 2-BW-200, MSO22 2-BW-350, MSO22 2-BW-500, MSO22 |
| Depth | 1.5" |
| Display | TFT |
| Interface | USB |
| Operating Temperature Range | 32-122°F |
| Warranty | 1 Year |
