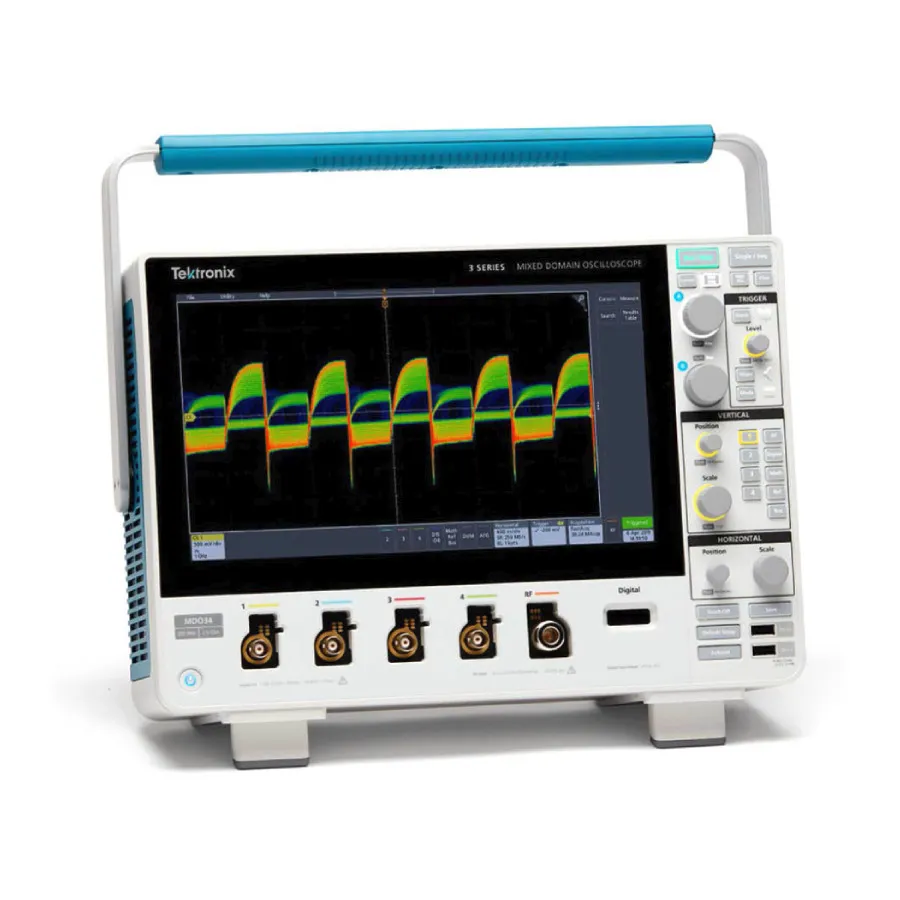

Tektronix MDO34/3-BW-350 Mixed Domain Oscilloscope
Tektronix MDO34/3-BW-350 осцилоскоп змішаного домену
Tektronix MDO34/3-BW-350 is a 350 MHz, 4-channel mixed domain oscilloscope with integrated spectrum analyzer and 10M record length for embedded system analysis.
Деталі продукту
| Модель | MDO34/3-BW-350 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MDO34/3-BW-350 — це осцилоскоп змішаного домену з смугою пропускання 350 МГц, 4 каналів, частотою дискретизації 2,5 ГС/с та вбудованим аналізатором спектра на апаратній основі. Він поєднує захоплення аналогових хвиль, аналіз цифрової логіки та вимірювання спектра RF в одному приладі з 11,6" HD-дисплеєм та записом 10 млн точок.
Розроблений для інженерів, які налагоджують вбудовані системи та виконують RF-аналіз, MDO34 пропонує комплексні можливості вимірювання змішаного домену в компактному портативному форм-факторі з високопродуктивними щупами.
Основні характеристики
- Смуга пропускання 350 МГц аналогових каналів з максимальною частотою дискретизації 2,5 ГС/с
- 4 аналогові канали з довжиною запису 10 млн точок на канал
- 11,6" HD (1920×1080) ємнісний сенсорний екран з інтуїтивним інтерфейсом
- Вбудований аналізатор спектра на апаратній основі 1 ГГц (опціонально 3 ГГц)
- Технологія FastAcq: понад 280 000 хвиль на секунду частота захоплення
- Цифровий люмінофорний дисплей для візуалізації рідкісних перехідних процесів та збоїв
- Опціонально 16 цифрових каналів для аналізу змішаних сигналів
- Опціональний генератор довільних функцій 50 МГц
- 5-в-1 прилад: осцилоскоп, аналізатор спектра, цифровий вольтметр, лічильник частоти, AFG
Застосування
- Налагодження вбудованих систем та IoT з підтримкою поширених протоколів послідовної шини
- Проектування енергосистем з автоматичними вимірюваннями якості енергії та пульсацій
- Освітня використання з поєднанням аналогових, цифрових та RF-вимірювань
- Виробниче тестування та усунення неполадок для виробничих ліній
- Сервіс, встановлення та польове обслуговування з аналізом в кількох доменах
- RF та EMI-моніторинг для аналізу сигналів базової смуги та RF
Комплектація
- Чотири пасивні щупи напруги TPP серії (один на аналоговий канал)
- Керівництво з встановлення та безпеки
- Комплект аксесуарів
- Силовий кабель
- ПЗ OpenChoice Desktop (доступно для завантаження)
- Сертифікат калібрування з трасуванням до Національного метрологічного інституту
Характеристики
| Bandwidth | 350 MHz |
| Analog Channels | 4 |
| Digital Channels | 16 |
| Sampling Rate | 2.5 GS/s |
| Memory | 10 Mpts |
| Type | MDO |
| Vertical Resolution | 8 bit |
| Display Type | 11.6 TFT LCD Capacitive Color Touch |
| Series | 3 Series MDO |
| Accessories | RM3 |
| Depth | 5.85" |
| Display | TFT LCD |
| Interface | LAN / Ethernet, HDMI, USB |
| Risetime | 1.14 ns |
| Warranty | 3 Years |
Запит ціни
