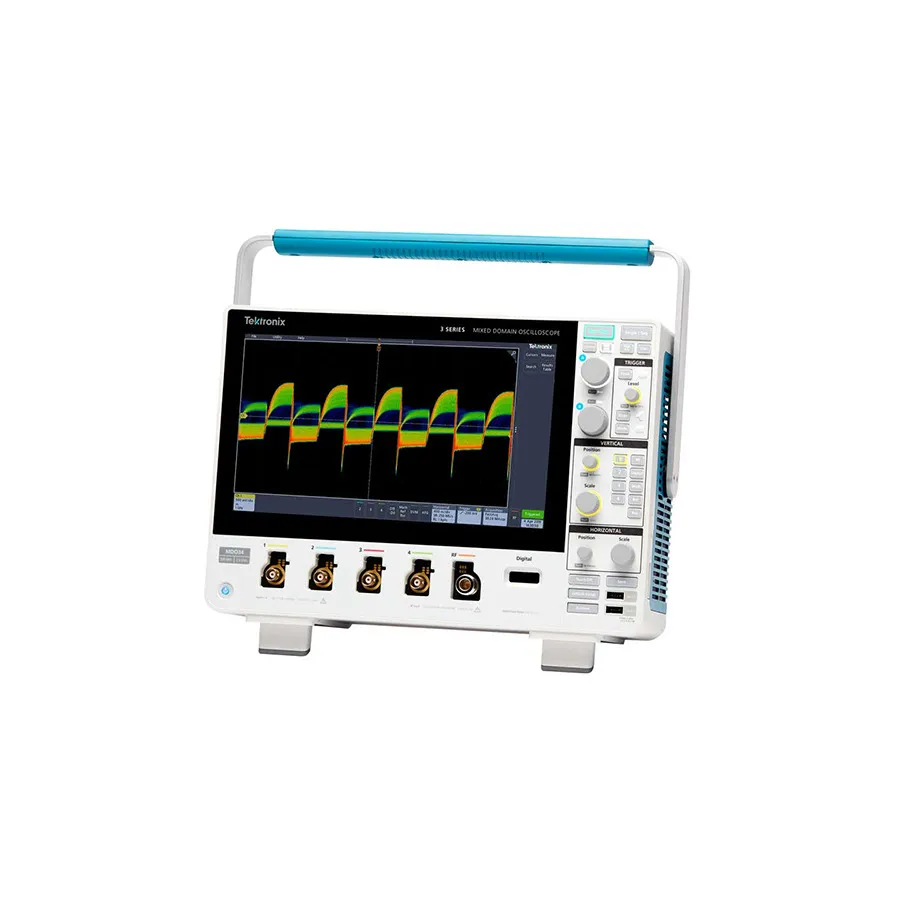

Tektronix MDO34 3-BW-1000 Mixed Domain Oscilloscope

Огляд

Tektronix MDO34 3-BW-1000 — це професійний 4-канальний змішаний осцилограф з пропускною здатністю 1 GHz та частотою вибірки 5 Gs/s. Оснащений призначеним для торкання HD дисплеєм, вбудованим аналізатором спектру та інтегрованими інструментами для RF-аналізу та цифрового налагодження, він надає всебічні можливості вимірювання у компактному портативному пакунку.

Основні характеристики

• Дисплей HD (1920x1080) розміром 11.6 дюймів з інтуїтивним сенсорним навігуванням
• 4 аналогові канали з опціональними 16 цифровими каналами для змішаних сигналів
• Пропускна здатність 1 GHz з максимальною частотою вибірки 5 Gs/s та довжиною запису 10M
• 5-в-1 прилад: осцилограф, аналізатор спектру, цифровий вольтметр, лічильник частоти та генератор довільної форми
• Аналізатор спектру 1 GHz на апаратній основі (опціонально 3 GHz)
• Генератор довільної форми 50 MHz (опціонально)
• Компактний дизайн: менше 5.9 дюймів у глибину, вага 11.7 фунтів
• Комплексні опції декодування послідовних шин для аналізу вбудованих систем

Застосування

• Розробка вбудованих систем та IoT з налагодженням на рівні системи для змішаних сигналів та поширених комунікаційних протоколів
• Проектування живлення з автоматизованими вимірюваннями якості живлення, втрат при перемиканні, гармонік та аналізу безпечної області роботи
• Навчальна та експериментальна робота, що поєднує аналогові, цифрові та RF вимірювання у одному компактному приладі
• Промислові тести та відновлення з просторово-ефективною інтеграцією множинних функцій приладу
• Обслуговування, установка та польові роботи у середовищах, де портативність та мультифункціональність є критичними

Комплектація

• Один пасивний щуп TPP Series для кожного каналу
