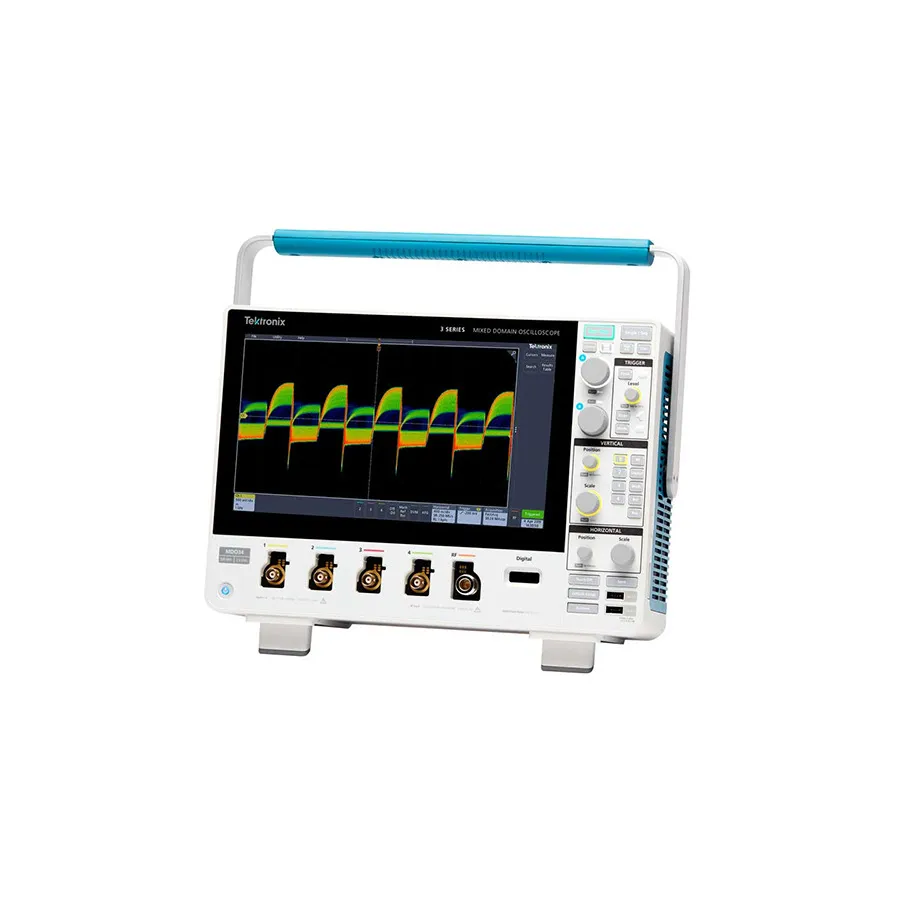

Tektronix MDO32/3-BW-200 Mixed Domain Oscilloscope

Огляд

Tektronix MDO32 — компактний осцилограф змішаного домену з 11,6-дюймовим сенсорним дисплеєм HD та вбудованим спектральним аналізатором. Він поєднує можливості осцилографа, спектрального аналізатора, логічного аналізатора, цифрового вольтметра, частотоміра та генератора сигналів в одному портативному приладі, придатному для проектування вбудованих систем, аналізу потужності, навчання та виробничих тестів.

Основні характеристики

• Сенсорний дисплей 11,6 дюйма HD (1920x1080)
• 2 аналогові канали із смугою пропускання 200 МГц
• Максимальна частота дискретизації 5 GS/s з довжиною запису 10M
• 16 додаткових цифрових каналів для логічного аналізу
• Апаратний спектральний аналізатор 1 ГГц стандартний (3 ГГц опціональний)
• Генератор довільних сигналів 50 МГц (опціональний)
• 5-в-1 інтеграція: Осцилограф, Спектральний аналізатор, Цифровий вольтметр, Частотомір та генератор
• Включає один пасивний зонд TPP Series на аналоговий канал

Застосування

• Проектування вбудованих систем та IoT: Налагодження на системному рівні змішаних сигналів із підтримкою розповсюджених серійних протоколів
• Проектування живлення: Автоматизовані вимірювання якості потужності, втрат комутації, гармонік та пульсацій
• Освіта: Компактна інтеграція кількох функцій вимірювання для навчання принципів електроніки та лабораторних експериментів
• Виробничі тести та налагодження: Мінімізований простір на стенді з кількома інтегрованими приладами
• Обслуговування та встановлення: Легкий і портативний пристрій, що поєднує аналогові, цифрові та RF-вимірювання

Комплектація

• Один пасивний зонд TPP Series на аналоговий канал
