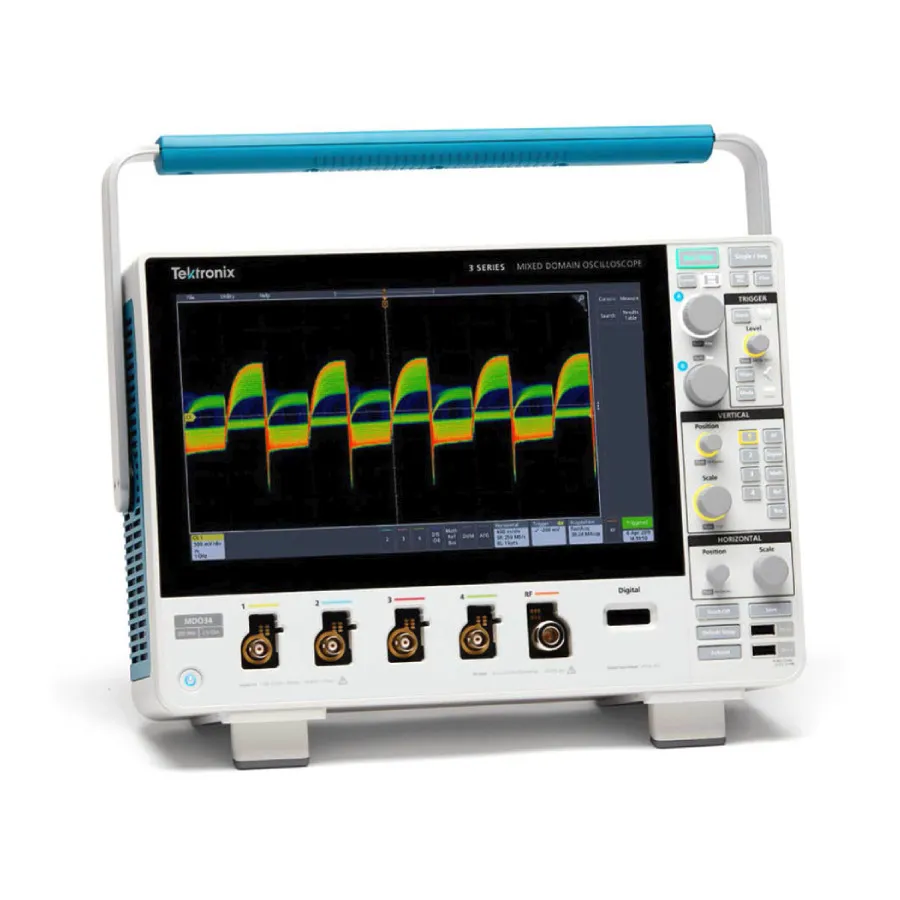

Tektronix MDO32/3-BW-1000 Mixed Domain Oscilloscope

Огляд

Tektronix MDO32/3-BW-1000 — це двоканальний змішаний цифровий осцилограф, що поєднує аналіз аналогових сигналів, захоплення цифрових логічних сигналів та спектральний аналіз в одному портативному приладі. Він оснащений 11.6-дюймовим HD екраном з нагородним сенсорним інтерфейсом, розробленим для швидкого діагностування та аналізу.

В основі 3 Series MDO лежить світокласний осцилограф, що пропонує комплексні інструменти для прискорення кожного етапу налагодження — від швидкого виявлення аномалій та їх захоплення до пошуку подій у записі сигналу та аналізу поведінки пристрою.

Основні характеристики

• 11.6-дюймовий HD (1920x1080) екран із сенсорним інтерфейсом
• 2 аналогові канали з пропускною здатністю 1 ГГц
• 16 опціональних цифрових каналів для аналізу логічних сигналів
• 5-в-1 прилад: осцилограф, спектральний аналізатор, цифровий вольтметр, лічильник частоти та генератор довільних функцій
• Максимальна частота дискретизації 5 GS/s з довжиною запису 10M
• 1 GHz апаратний спектральний аналізатор (стандартно); 3 GHz опціонально
• 50 MHz генератор довільних функцій (AFG) опціонально

Застосування

• Розробка вбудованих систем та IoT: діагностування змішаних цифрових вбудованих систем на рівні системи з підтримкою поширених послідовних шин
• Розробка джерел живлення: вимірювання напруги, струму та потужності з автоматизованим аналізом якості потужності, комутаційних втрат, гармонік та пульсацій
• Освіта: поєднує аналіз аналогових сигналів, цифрових логічних сигналів та RF вимірювань з генеруванням сигналу в компактному портативному пакеті
• Виробниче тестування та усунення несправностей: мінімізує площу робочого стола або стійки, об'єднуючи кілька приладів в один пристрій
• Обслуговування та польові роботи: легкий (11.7 фунта) та портативний для розгортання в польових умовах де місце обмежено

Комплектація

• Один пасивний датчик TPP Series на канал
