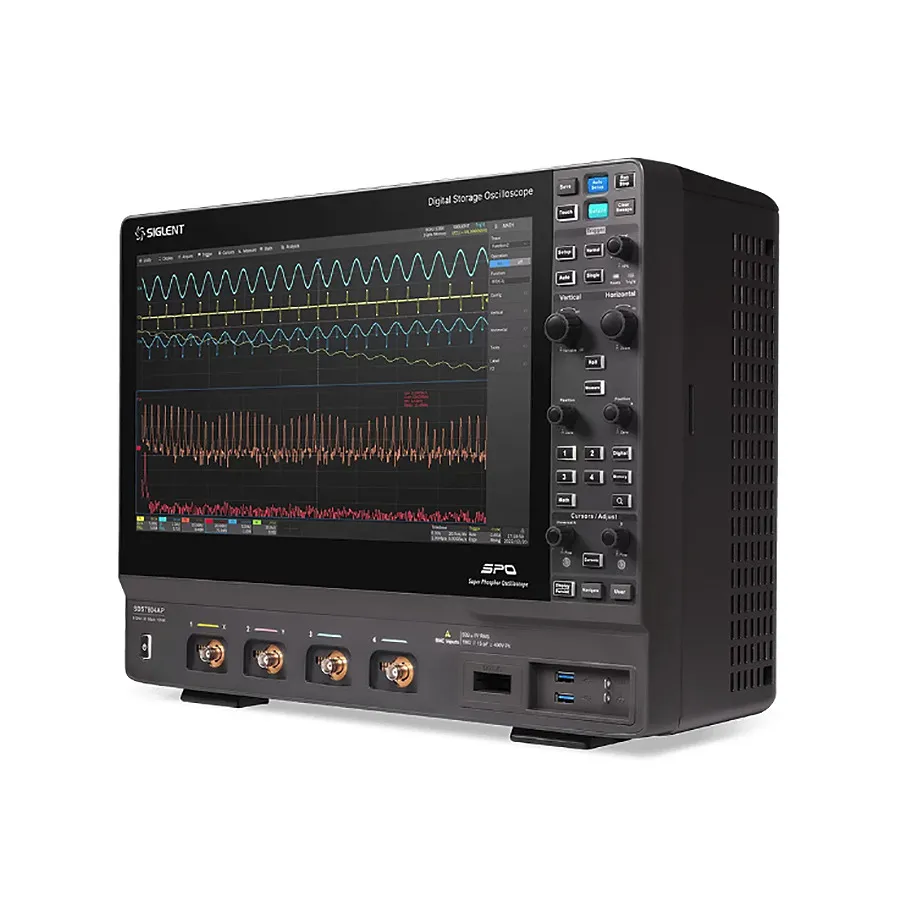

Siglent SDS7804A H12 Digital Oscilloscope

Огляд

Siglent SDS7804A H12 — це високопродуктивний 4-канальний цифровий осцилограф зберігання, розроблений для передового аналізу сигналів у вимогливих R&D та умовах тестування відповідності стандартам. З пропускною здатністю 8 GHz, 12-біт ADC та швидкістю дискретизації до 20 GSa/s, він забезпечує високорозрізнювальну захоплення хвилі з мінімальним шумом та спотворенням сигналу. Прилад оснащений 15.6" HD сенсорним дисплеєм та підтримує до 1,000,000 хвиль на секунду завдяки технології Super Phosphor Oscilloscope (SPO) компанії Siglent.

Основні характеристики

• 4 аналогових канали з пропускною здатністю 8 GHz та швидкістю дискретизації до 20 GSa/s
• 12-біт ADC з низьким фоновим шумом: 300 μVrms при 8 GHz, 220 μVrms при 4 GHz
• Технологія Super Phosphor Oscilloscope (SPO) для до 1,000,000 хвиль на секунду
• Передові опції запуску: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video (HDTV) та Zone Trigger
• Режим сегментованого захоплення (Sequence) з до 124,000 сегментами
• Запис історії хвилі з ємністю до 124,000 кадрів
• 50+ автоматичних параметрів вимірювання зі статистикою, гістограмою та трендингом
• 4 математичні трасування з 32 Mpts FFT та редактором формул
• Запуск та декодування послідовної шини: I2C, SPI, UART, CAN, LIN (стандартні); опціональні CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429, Manchester, USB 2.0
• 16 цифрових каналів через опціональний логічний зонд SPL2016
• 15.6" HD TFT-LCD дисплей (1920×1080) з ємнісним мультидотиком
• Інтерфейси: 4× USB 3.1 Gen 1, 2× USB 3.0, USB 2.0 Device, 2× 1000M LAN, DVI-D, DisplayPort 1.2, HDMI 1.4, Audio, External Trigger, 10 MHz In/Out
• Вбудований веб-сервер з дистанційним керуванням через LAN та підтримкою SCPI

Застосування

• R&D аналіз та валідація сигналу
• Тестування електричної безпеки та відповідності стандартам
• Аналіз змішаних сигналів з цифровими каналами
• Декодування протоколу та аналіз шини
• Аналіз потужності та вимірювання jitter

Комплектація

• Осцилограф SDS7804A H12
• USB кабель
• 500 MHz пасивний зонд (один на канал)
• Сертифікат калібрування
• Путівник швидкого старту
• Бездротова миша
• Силовий кабель
• Захисний чохол
