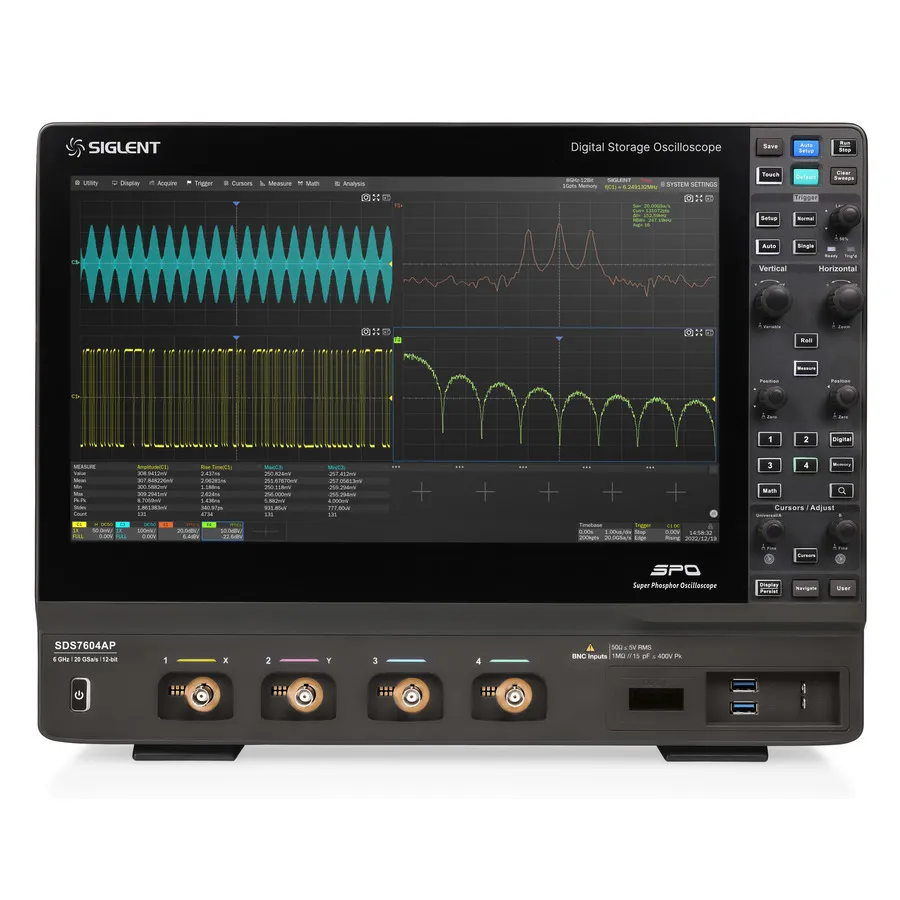

Siglent SDS7604AP Digital Oscilloscope

Огляд

Siglent SDS7604AP — це високопродуктивний змішаний цифровий осцилограф 6 GHz, розроблений для передового аналізу сигналів у R&D та середовищах тестування відповідності стандартам. Він оснащений 12-біт ADC із частотою дискретизації до 20 GSa/s на всіх каналах та опціональним розширенням пам'яті до 2 Gpts на канал. SDS7604AP використовує технологію SPO від Siglent для захоплення до 1 000 000 хвиль на секунду з 256-рівневою градацією інтенсивності.

Осцилограф оснащений 15,6-дюймовим HD сенсорним екраном (1920 x 1080) з підтримкою багатодотикових жестів та дистанційним веб-керуванням через LAN. Він забезпечує комплексне декодування серійної шини (I2C, SPI, UART, CAN, LIN стандартні; опціональні CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429, Manchester та USB 2.0) та опціональний розширений аналіз, включаючи аналіз очей та джитеру й тестування відповідності.

Основні характеристики

• 4 аналогові канали з шириною смуги 6 GHz та частотою дискретизації до 20 GSa/s на всіх каналах
• 12-біт ADC з низьким шумом фону: 300 μVrms на 8 GHz смузі, 220 μVrms на 4 GHz смузі
• Стандартна пам'ять: 1 Gpts/ch (1 або 2 канали), 500 Mpts/ch (3 або 4 канали); опціонально до 2 Gpts/ch
• Технологія SPO з частотою захоплення до 1 000 000 хвиль на секунду та 256-рівневою градацією інтенсивності
• Розширене запускання: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video та Zone Trigger
• Режим сегментованого захоплення (Sequence) з до 124 000 сегментів та мінімальним часом простою
• Запис історії хвильної форми з до 124 000 кадрів
• Автоматичні вимірювання більш ніж 50 параметрів зі статистикою (гістограма, трекінг, тренд), затворенням та вимірюваннями на Math, History та Memory trace
• 4 Math trace з 32 Mpts FFT, Filter, додаванням, відніманням, множенням, діленням, інтеграцією, диференціюванням, квадратним коренем з редактором формул
• Функції аналізу даних: Search, Navigate, SignalScan, Digital Voltmeter, Counter, Waveform Histogram, Bode plot
• Запускання та декодування серійної шини для I2C, SPI, UART, CAN, LIN (стандартні) та опціональні протоколи
• 16 цифрових каналів (зонд логіки SPL2016 продається окремо)
• Кілька інтерфейсів: 4x USB 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, Audio, External Trigger In, Aux Out, 10 MHz In/Out
• Вбудований веб-сервер для дистанційного керування через веб-браузер та SCPI команди
• Оновлена платформа процесора на базі x86 для підвищеної відповідальності та продуктивності
• Опціональний генератор сигналів 50 MHz (SDS7000A-FG) та режим аналізатора спектру

Застосування

• Аналіз та налагодження високочастотних цифрових сигналів
• Тестування змішаних сигналів (аналогові та цифрові канали одночасно)
• Декодування та перевірка протоколів (I2C, SPI, UART, CAN, LIN та опціональні протоколи)
• Тестування цілісності сигналу та відповідності стандартам (2.5G/5G/10GBase-T Ethernet, MIPI-DPHY)
• Аналіз очей та джитеру для високошвидкісних сигналів
• Виробниче тестування та контроль якості
• Застосування дослідження та розробки

Комплектація

• Осцилограф SDS7604AP
• Пасивний зонд 500 MHz, 1 на канал
• USB кабель
• Посібник швидкого старту
• Сертифікат калібрування
• Бездротова миша
• Кабель живлення
• Захисний чохол
