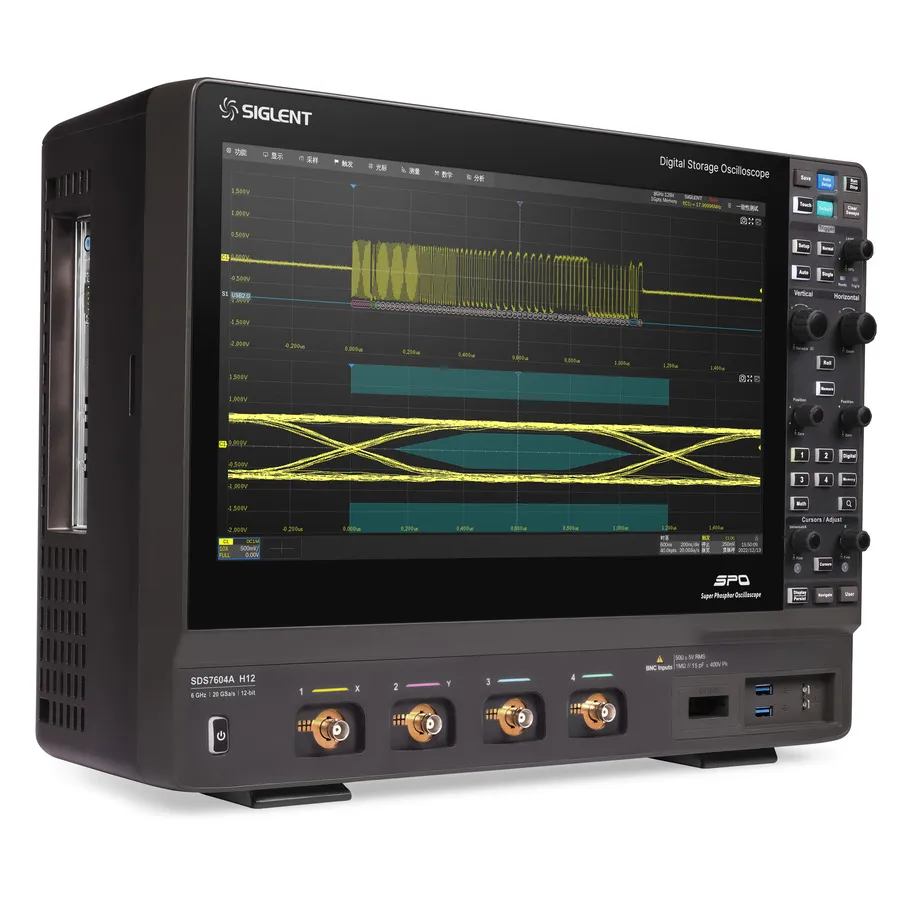

Siglent SDS7604A H12 Digital Oscilloscope
Siglent SDS7604A H12 цифровий осцилограф
Siglent SDS7604A H12 is a 6 GHz digital oscilloscope with 4 analog channels, 12-bit ADC, 20 GSa/s sampling rate, and 500 Mpts/ch memory.
Деталі продукту
| Модель | SDS7604A H12 |
| Виробник | Siglent |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Siglent SDS7604A H12 — це цифровий осцилограф 6 GHz з серії SDS7000A. Він оснащений 12-біт ADC із частотою дискретизації до 20 GSa/s та стандартною глибиною пам'яті 500 Mpts/ch. Осцилограф використовує технологію SPO від Siglent з максимальною частотою захоплення хвильної форми до 1 000 000 хвиль/с, що дозволяє швидко аналізувати сигнали з мінімальним часом простою.
Великий 15,6-дюймовий HD сенсорний екран з підтримкою багатодотикових жестів та інтуїтивним інтерфейсом підвищує операційну ефективність. Осцилограф підтримує керування мишею та дистанційне керування через LAN.
Основні характеристики
- Ширина смуги 6 GHz з 4 аналоговими каналами
- 12-біт ADC із частотою дискретизації 20 GSa/s на всіх каналах
- Глибина пам'яті: 500 Mpts/ch (розширюється до 1 Gpts/ch через опцію SDS7000A-1GPTS)
- Частота захоплення хвильної форми: до 1 000 000 хвиль/с з технологією SPO
- 15,6-дюймовий HD сенсорний екран (1920 x 1080) з багатодотиковою підтримкою
- Автоматичні вимірювання більш ніж 50 параметрів
- Вбудовані протоколи: I2C, SPI, UART, CAN та LIN
- Додаткові функції: 16 цифрових каналів (через зонд логіки SPL2016 та ПО SDS7000A-16LA), генератор довільних сигналів 50 MHz (опція SDS7000A-FG)
- 256-рівневий дисплей із градацією інтенсивності та режимом температури кольору
- Розширена функція запускання з високою чутливістю та мінімальним джитером
Застосування
- Аналіз та налагодження цифрових ланцюгів
- Тестування цілісності сигналу
- Декодування та перевірка протоколів (I2C, SPI, UART, CAN, LIN)
- Дослідження та розробка
- Виробниче тестування та контроль якості
Комплектація
- Осцилограф SDS7604A H12
- Пасивний зонд SP3150A, 1 на канал
- USB кабель
- Посібник швидкого старту
- Сертифікат калібрування
- Бездротова миша
- Кабель живлення
- Захисний чохол
Характеристики
| Bandwidth | 6 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 20 GS/s |
| Memory | 500 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT LCD Capacitive Color Touch |
| Series | SDS7000A Series |
| Includes | USB Cable, Quick Start, Passive Probe (SP3150A) 1/Channel, Certificate of Calibration, Wireless Mouse, Power Cord, Protective Cover |
| Interface | USB,LAN |
