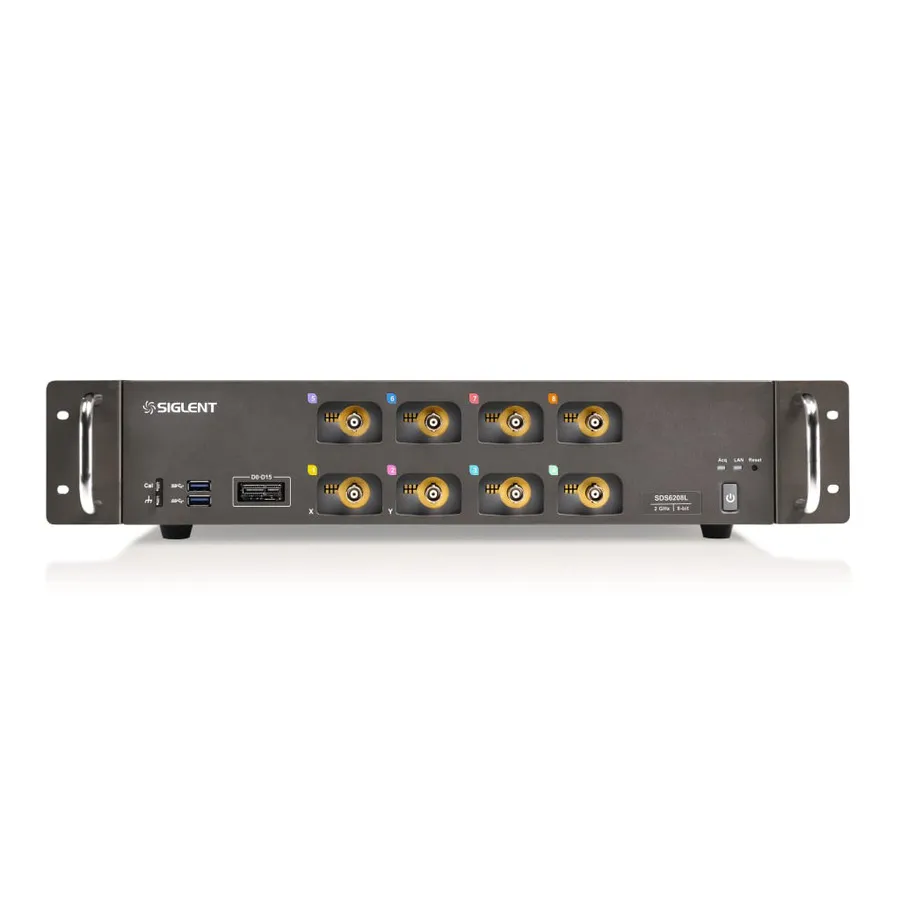

Siglent SDS6208L цифровий осцилограф з пам'яттю

Огляд

Siglent SDS6208L — це 8-канальний осцилограф з пропускною здатністю 2GHz у компактному корпусі, розроблений для комплексного багатоканального аналізу сигналів та великомасштабних систем вимірювання. З опціональними 16 цифровими каналами та можливостями синхронізації для кількох блоків, він забезпечує масштабоване рішення для вимогливих програм тестування та перевірки в виробництві електроніки та дослідних середовищах.

З частотою дискретизації 5 GSa/s (10 GSa/s ESR), довжиною запису 500 Mpts та частотою захоплення хвильових форм до 170,000 на секунду в нормальному режимі (750,000 вfm/s у режимі послідовності), цей осцилограф забезпечує високопродуктивне захоплення сигналу, необхідне для складного налагодження та завдань аналізу.

Основні характеристики

• 8 аналогових каналів плюс 1 вхід зовнішнього синхронізму з модульним розширенням до 512 каналів за допомогою розподільника синхронізації
• Пропускна здатність 2 GHz з частотою дискретизації 5 GSa/s (10 GSa/s ESR) на канал
• Низький рівень фонового шуму з чутливістю по вертикалі від 0.5 mV/div до 10 V/div
• Технологія SPO з 256-рівневим градієнтом інтенсивності та режимами температурного дисплея
• Інтелектуальні режими синхронізму: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay та Video (HDTV)
• Синхронізм серійної шини та декодування для I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT та Manchester протоколів
• Режим сегментованої реєстрації (Sequence) з до 80,000 сегментів для захоплення подій з мінімальним часом мертвої зони
• Запис історії хвильових форм до 80,000 кадрів з можливостями пошуку та навігації
• 50+ автоматичних вимірювань зі статистикою, гістограмою, відстежуванням, трендом та аналізом затворування
• 4 математичні сліди з 8 Mpts FFT, редактором формул та розширеними математичними операціями
• 25 MHz генератор довільних хвильових форм з попередньо визначеними хвильовими формами
• Опціональні 16 цифрових каналів для аналізу змішаних сигналів
• Комплексні інтерфейси: USB Host/Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), картка micro SD, HDMI та 10 MHz I/O

Застосування

• Аналіз комплексних багатоканальних схем та налагодження
• Перевірка високошвидкісних цифрових та аналогових протоколів
• Характеристика силової електроніки та мереж розподілу енергії
• Синхронні багатоблокові вимірювання для великих тестових систем
• Тестування виробництва та забезпечення якості в середовищах виробництва
• Передові навчальні та дослідні програми в обробці сигналів
