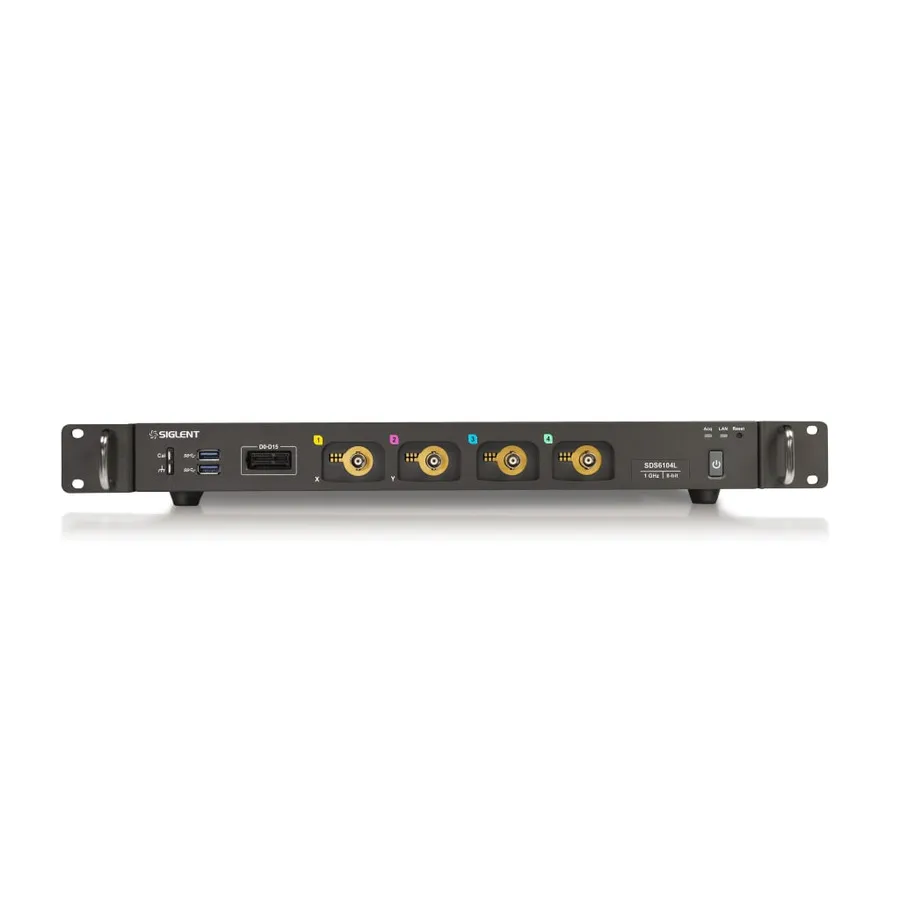

Siglent SDS6204L цифровий осцилограф з пам'яттю

Огляд

Siglent SDS6204L — це 4-канальний осцилограф з пропускною здатністю 2GHz у компактному корпусі, призначений для лабораторій, що шукають економію місця, та польових додатків. Частина серії SDS6000L, він забезпечує виняткові можливості захоплення та аналізу сигналів у компактній формі, що ідеально підходить для настільного тестування, усунення несправностей та портативних програм вимірювання.

З частотою дискретизації 5 GSa/s (10 GSa/s ESR), довжиною запису 500 Mpts та частотою захоплення хвильових форм до 170,000 на секунду в нормальному режимі (750,000 вfm/s у режимі послідовності), цей осцилограф забезпечує продуктивність, необхідну для детального аналізу сигналів та складних завдань вимірювання.

Основні характеристики

• 4 аналогових канали плюс 1 вхід зовнішнього синхронізму з розширюваною архітектурою для багатоблокових систем
• Пропускна здатність 2 GHz з частотою дискретизації 5 GSa/s (10 GSa/s ESR) на канал та низьким рівнем фонового шуму
• Чутливість по вертикалі від 0.5 mV/div до 10 V/div для точних вимірювань
• Технологія SPO з 256-рівневим градієнтом інтенсивності та режимами температурного дисплея
• Інтелектуальний синхронізм: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay та Video синхронізм
• Синхронізм серійної шини та декодування для I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT та Manchester протоколів
• Режим сегментованої реєстрації (Sequence) для захоплення кількох подій синхронізму з мінімальним часом мертвої зони
• Запис історії хвильових форм до 80,000 кадрів з розширеними функціями аналізу
• 50+ автоматичних вимірювань з гістограмою, відстежуванням, трендом та статистикою затворування
• 4 математичні сліди з 8 Mpts FFT, редактором формул та розширеними математичними операціями
• 25 MHz генератор довільних хвильових форм з кількома попередньо визначеними хвильовими формами
• Кілька інтерфейсів: USB Host/Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), картка micro SD, HDMI та 10 MHz I/O

Застосування

• Налагодження вбудованих систем та аналіз послідовних протоколів
• Характеристика цифрових та аналогових схем
• Аналіз цілісності сигналу та часового запасу
• Синхронізація багатоблокова для великомасштабних систем вимірювання
• Навчальні та дослідні програми в електроніці
• Портативне польове усунення несправностей та обслуговування
