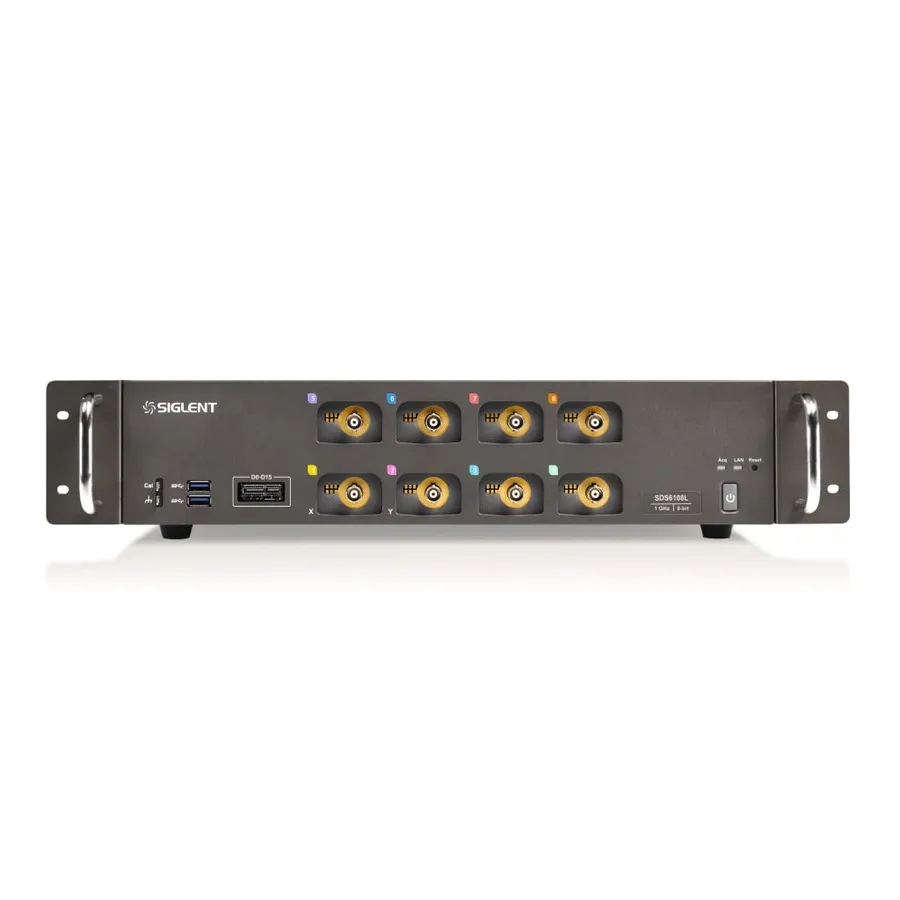

Siglent SDS6108L цифровий осцилограф з пам'яттю

Огляд

Siglent SDS6108L — це 8-канальний осцилограф з пропускною здатністю 1GHz у компактному корпусі, призначений для аналізу високошвидкісних сигналів та тестування. Він забезпечує до 8 аналогових каналів плюс 16 опціональних цифрових каналів у корпусі, що заощаджує місце, ідеально підходячи для складних додатків змішаних сигналів та розширюваних систем багатоканальної реєстрації.

З максимальною частотою дискретизації 5 GSa/s (10 GSa/s ESR), довжиною запису 500 Mpts та частотою захоплення хвильових форм до 170,000 хвильових форм на секунду в нормальному режимі (750,000 вfm/s у режимі послідовності), цей осцилограф відмінно справляється із захопленням та аналізом перехідних явищ та швидких змін сигналу.

Основні характеристики

• 8 аналогових каналів плюс 1 вхід зовнішнього синхронізму, розширюється до 512 каналів за допомогою розподільника синхронізації
• Пропускна здатність 1 GHz з частотою дискретизації 5 GSa/s (10 GSa/s ESR) на канал та чутливість по вертикалі 0.5 mV/div до 10 V/div
• Технологія SPO з 256-рівневим градієнтом інтенсивності та режимами відображення з температурною шкалою
• Інтелектуальний синхронізм: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay та Video синхронізм
• Декодування послідовної шини для протоколів I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT та Manchester
• Запис історії хвильових форм з максимальною довжиною до 80,000 кадрів
• 50+ автоматичних вимірювань зі статистикою, гістограмою, відстежуванням, трендом та можливостями затворування
• 4 математичні сліди з 8 Mpts FFT, редактором формул та розширеними математичними операціями
• 25 MHz генератор довільних хвильових форм з кількома попередньо визначеними хвильовими формами
• Кілька інтерфейсів: USB Host/Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), картка micro SD, HDMI та 10 MHz I/O

Застосування

• Налагодження та перевірка цифрових та аналогових схем
• Аналіз цілісності сигналу та часової синхронізації
• Тестування силової електроніки та мереж розподілу енергії
• Аналіз та налагодження високошвидкісних послідовних протоколів
• Навчальні та дослідні програми у галузі електроніки
• Виробництво та автоматизовані середовища тестування
