Siglent SDS6104A Digital Storage Oscilloscope

Огляд

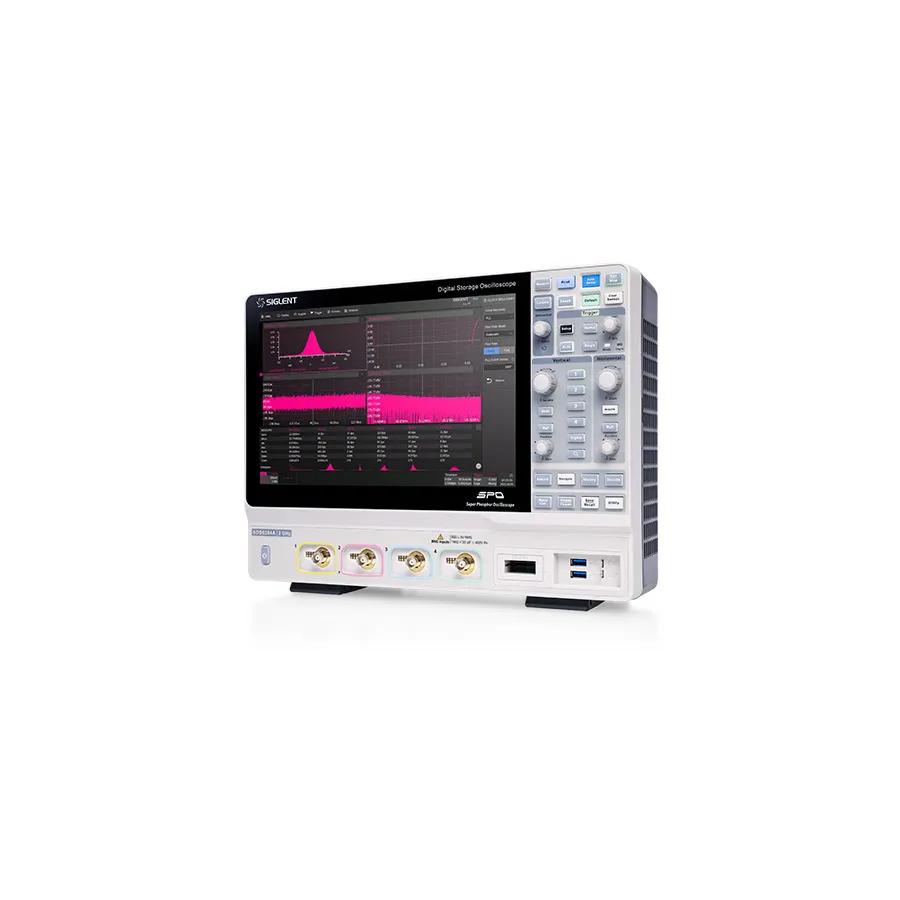

Siglent SDS6104A — це 4-канальний цифровий осцилограф 1GHz серії SDS6000A з великим 12,1" сенсорним екраном та підтримкою жестів багатодотикового введення для інтуїтивного керування. З частотою дискретизації 5 GSa/s, глибиною пам'яті 500 Mpts та передовими можливостями вимірювання забезпечує високопродуктивний аналіз сигналів для складних застосувань.

Основні характеристики

• 4 аналогові канали з смугою пропускання 1GHz та частотою дискретизації 5 GSa/s (10 GSa/s ESR) на канал
• Низький фоновий шум з вертикальним масштабом від 0,5 мВ/див до 10 В/див
• Великий 12,1" сенсорний екран (роздільна здатність 1280 x 800) з підтримкою жестів багатодотикового введення
• Технологія SPO з частотою захоплення до 170 000 хвиль/с (звичайний режим) та 750 000 хвиль/с (режим послідовності)
• 256-рівневе градуювання інтенсивності та режими кольорової температури дисплея
• Загальна глибина запису 500 Mpts
• Інтелектуальні режими тригера: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video (HDTV)
• Тригер та декодування серійної шини: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
• Режим сегментованого захоплення (Sequence) з до 80 000 сегментів
• Запис історії хвиль до 80 000 кадрів
• Понад 50 автоматичних вимірювань з гістограмою, трек, тренд та gating-аналізом
• 4 Math-трасування з 8 Mpts FFT та редактором формул
• Розширений аналіз: Search, Navigate, Digital Voltmeter, Counter, Waveform Histogram, Bode Plot, Power Analysis, Eye/Jitter Analysis
• Апаратне усереднення та режими високої роздільної здатності
• Mask Test з редактором користувальницьких масок
• Опціональні 16 цифрових каналів для аналізу змішаних сигналів
• 25 MHz генератор довільної форми хвилі з попередньо визначеними формами
• Інтерфейси: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), micro SD, Pass/Fail, Trigger Out, HDMI
• Вбудований веб-сервер та підтримка SCPI для дистанційного керування через веб-браузер; підтримка зовнішньої мишки та клавіатури

Застосування

• Проектування та верифікація високошвидкісної електроніки
• Налагодження та аналіз серійних протоколів
• Тестування силової електроніки та цілісності сигналу
• Освітні та навчальні застосування
• Автоматизовані системи тестування через SCPI
• Польовий сервіс та усунення неполадок
