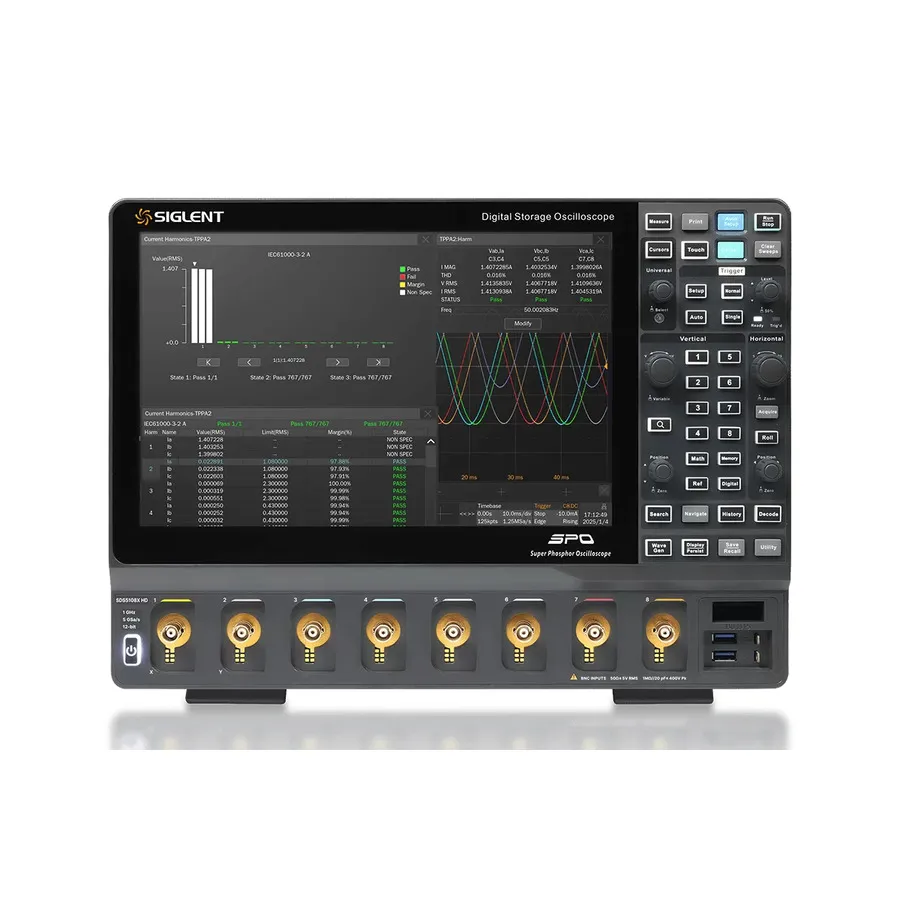

Siglent SDS5108X HD 8-Channel Digital Oscilloscope

Огляд

Siglent SDS5108X HD — настільний цифровий осцилоскоп з високорозрішаючим 12-бітним АЦП та 8 аналоговими каналами з 1 ГГц пропускною здатністю. З швидкістю дискретизації 5 ГСа/с та глибиною пам'яті до 2,5 Гбт, він забезпечує винятковий контраст сигналу. 12,1-дюймовий ємнісний сенсорний екран, багатовіконний дисплей та комплексні інструменти програмного забезпечення роблять його ідеальним для складних робочих процесів вимірювання в лабораторних та промислових умовах.

Основні характеристики

• 8 аналогових каналів з 1 ГГц пропускною здатністю та максимальною швидкістю дискретизації 5 ГСа/с
• 12-бітне розрішення АЦП з глибиною пам'яті до 2,5 Гбт на канал
• 12,1-дюймовий ємнісний сенсорний дисплей (розрішення 1280x800)
• Швидкість захоплення хвилі 160 000 хв/с у звичайному режимі та 650 000 хв/с у режимі послідовності
• Низька шумова основа 140 μVrms при 1 ГГц пропускній здатності (типово)
• 256-рівневе градієнтування інтенсивності та режими відображення з температурною кольоровою гамою
• Розширений тригер: режими краю, нахилу, імпульсу, вікна, шаблону та відео (HDTV)
• Декодування серійної шини для I2C, SPI, UART, CAN, LIN (стандартне) та CAN FD, FlexRay, I2S, MIL-STD-1553B (необов'язкове)
• Запис історії з до 170 000 кадрів хвилі
• 60+ автоматичних вимірювань з гістограмою та статистичним аналізом
• 8 математичних трас з FFT, фільтруванням, інтеграцією, диференціацією та користувацькими формулами
• Режим сегментованого захоплення для реєстрації кількох подій з мінімальним часом мертвої зони
• Численні інструменти аналізу: пошук, навігація, графік Боде, аналіз потужності, тестування маски
• Додаткові можливості MSO (16 цифрових каналів при максимум 1,25 ГСа/с) та AWG
• Комплексне підключення: USB 3.0/2.0, 1000M LAN, HDMI, USBTMC, зовнішній тригер, 10 МГц вхід/вихід
• Вбудований веб-сервер для дистанційного керування та підтримки команд SCPI

Застосування

• Загальне вимірювання сигналу та налагодження схем
• Тестування напівпровідників з широкою запірною здатністю (пристрої SiC та GaN)
• Аналіз силової електроніки та якості живлення
• Налагодження та перевірка серійного протоколу
• Аналіз цілісності сигналу та перехідних процесів
• Дослідницькі та навчальні додатки

Комплектація

• 8 пасивних зондів (1 на канал)
• USB кабель
• Посібник швидкого старту
• Сертифікат калібрування
• Бездротова миша
• Кабель живлення
