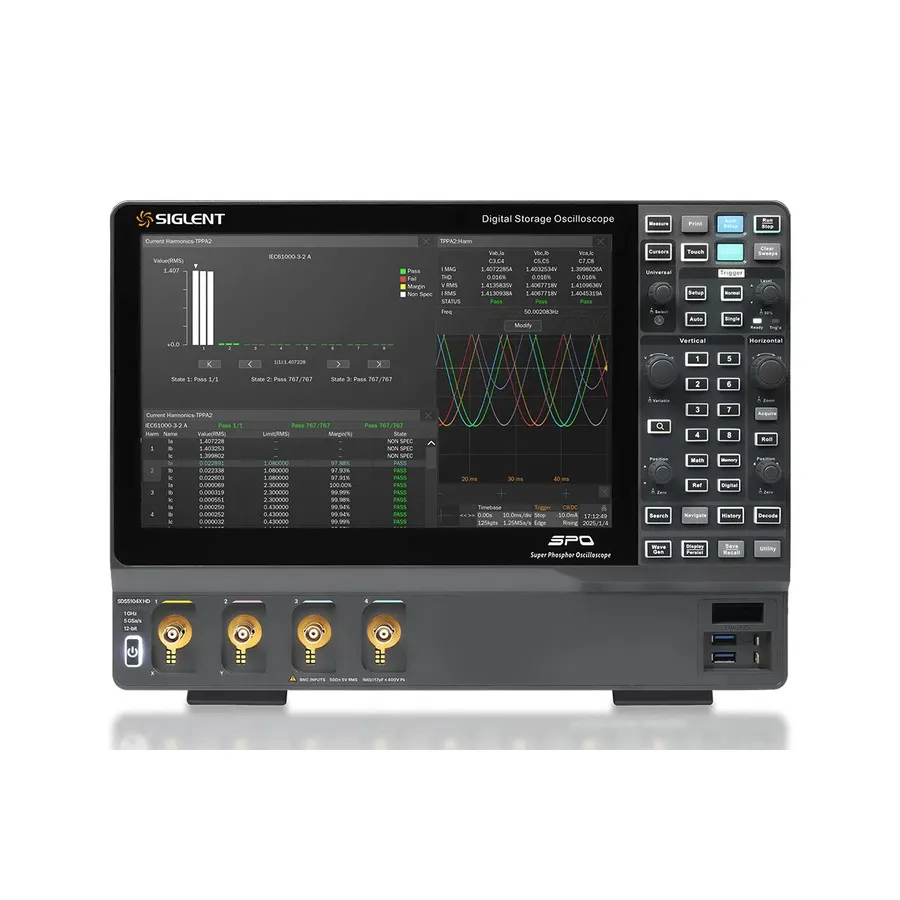

Siglent SDS5104X HD Digital Oscilloscope

Огляд

Siglent SDS5104X HD — це 12-біт, високорозрізний, 4-канальний осцилоскоп пам'яті, розроблений для прецизійного аналізу сигналу. Зі смугою пропускання 1 ГГц, вибіркою 5 GSa/s та до 2.5 Гpts пам'яті забезпечує винятковану чіткість сигналу. Сенсорний екран 12.1 дюйма HD та розширене програмне забезпечення для аналізу роблять його ідеальним для складних робочих процесів вимірювання в дослідженнях, проектуванні та перевірці.

Основні характеристики

• Смуга пропускання 1 ГГц з вибіркою до 5 GSa/s у реальному часі
• 12-біт АЦП (аналого-цифровий перетворювач) для високорозрізних вимірювань
• 4 аналогові канали плюс 1 зовнішній вхід тригера
• До 2.5 Гpts пам'яті форми хвилі на канал
• 160 000 форм хвилі на секунду (650 000 у режимі послідовності)
• Низький рівень шуму: 140 μVrms @ 1 ГГц смуга пропускання
• Сенсорний екран 12.1 дюйма HD з багатовіконним дисплеєм
• Понад 60 вимірювань параметрів зі статистикою, гістограмою та трендом
• Тригер серійної шини та декодування: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429
• Розширена тригеризація: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth Edge, Setup/Hold, Delay, Video
• 8 математичних трас з FFT, фільтруванням та користувацькими формулами
• Підключення: USB 3.0 Host, USB Device, Gigabit LAN, HDMI, зовнішній тригер, еталон 10 МГц
• Веб-сервер для дистанційного управління та підтримка команд SCPI

Застосування

• Розширений аналіз та характеризація сигналів
• Тестування блоків живлення та силової електроніки
• Аналіз послідовних протоколів та налагодження вбудованих систем
• Тестування широкосмугових напівпровідників (SiC, GaN) з швидким захопленням фронту
• Вимірювання та аналіз трифазної потужності
• Дослідницькі та навчальні застосування

Комплектація

• 1 пасивний щуп на канал (всього 4)
• USB кабель
• Бездротова миша
• Посібник швидкого старту
• Сертифікат калібрування
• Кабель живлення
