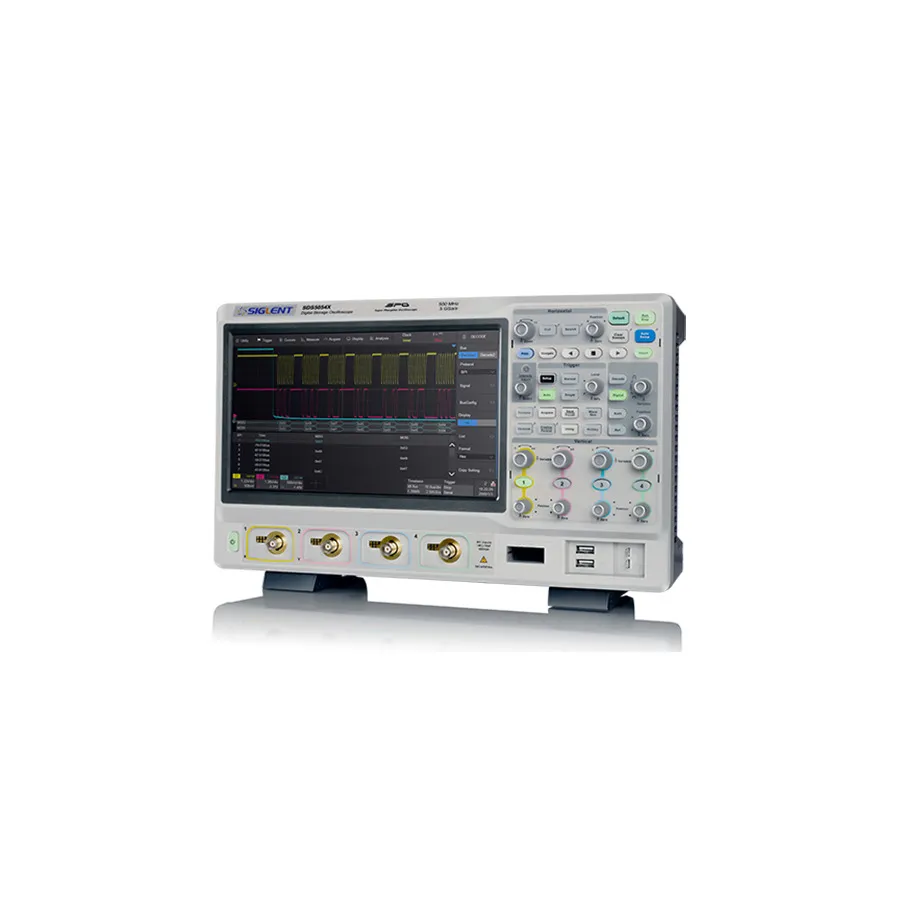

Siglent SDS5104X Digital Oscilloscope
Siglent SDS5104X цифровий осцилоскоп
Запитати ціну
Siglent SDS5104X delivers 1 GHz bandwidth, 5 GSa/s sampling, and 10.1-inch touchscreen for advanced waveform analysis with multi-protocol serial decoding.
Деталі продукту
| Модель | SDS5104X |
| Виробник | Siglent |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Siglent SDS5104X — це цифровий осцилоскоп пам'яті 1 ГГц із 4 каналами та вибіркою 5 GSa/s. Із сенсорним екраном розміром 10.1 дюйма він поєднує професійні вимірювальні інструменти з користувацьким управлінням, придатним для тестування електроніки, аналізу схем та налагодження сигналів.
Основні характеристики
- Смуга пропускання 1 ГГц з вибіркою 5 GSa/s у реальному часі
- 4 аналогові канали плюс 1 зовнішній вхід тригера
- 250 Мpts пам'яті на канал для розширеного захоплення форм хвилі
- Сенсорний екран 10.1 дюйма з підтримкою мультидоторних жестів
- Тригер серійної шини та декодування: I2C, SPI, UART, CAN, LIN, CAN FD, Flexray, I2S, MIL-STD-1553B
- 110 000 форм хвилі на секунду (500 000 у режимі послідовності)
- Понад 55 вимірювань параметрів з розширеним статистичним аналізом
- 256-рівневе градаційне відображення інтенсивності та режими кольорової температури
- Підключення: USB Host/Device, LAN, VGA вихід, еталон 10 МГц вхід/вихід
Застосування
- Налагодження та перевірка цифрових схем
- Аналіз та усунення несправностей послідовних протоколів
- Тестування блоків живлення та цілісності сигналу
- Розробка вбудованих систем
- Навчальні та дослідницькі застосування
Комплектація
- 1 пасивний щуп на канал (всього 4)
- USB кабель
- Кабель живлення
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 5 GS/s |
| Memory | 250 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 10.1 TFT LCD Capacitive Color Touch |
| Series | SDS5000X Series |
