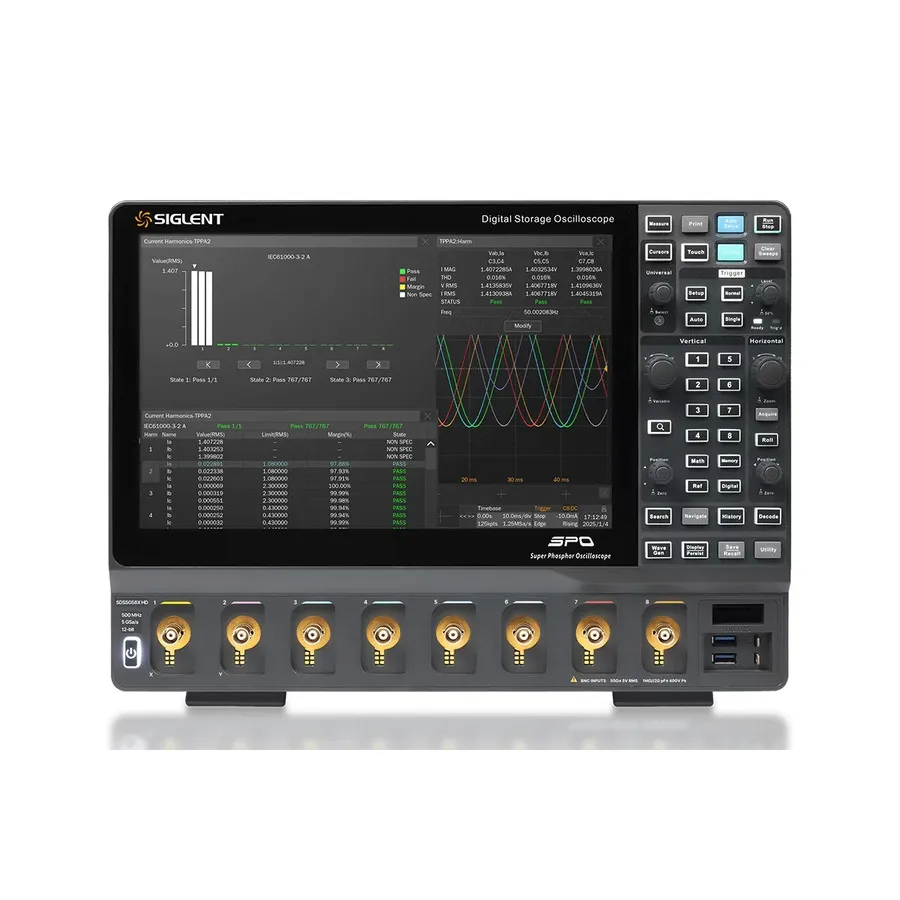

Siglent SDS5058X HD Digital Oscilloscope

Огляд

Siglent SDS5058X HD — настільний цифровий осцилоскоп з 8 аналоговими каналами, пропускною спроможністю 500 MHz та високороздільним 12.1-дюймовим сенсорним екраном. Із 12-бітною розділеною здатністю ADC, дискретизацією в реальному часі 5 GSa/s та глибиною пам'яті 2.5 Gpts, він забезпечує виключну чіткість сигналу для складних додатків вимірювання та аналізу. Інтуїтивний інтерфейс користувача з підтримкою миші та клавіатури робить передовані випробування доступними та ефективними.

Основні характеристики

• Пропускна спроможність 500 MHz з максимальною швидкістю дискретизації 5 GSa/s (2.5 GSa/s без чередування)
• 8 аналогових каналів плюс вхід зовнішнього тригера з опціональними 16 цифровими каналами (щуп SPL2016)
• 12-бітна розділена здатність ADC для виключної деталізації сигналу
• Довжина запису до 2.5 Gpts на канал
• Високороздільний 12.1-дюймовий сенсорний екран із підтримкою миші та клавіатури
• Швидкість захоплення форми хвилі до 160,000 wfm/s (650,000 wfm/s у режимі послідовності)
• 256-рівневе градирування інтенсивності та режими відображення кольорової температури
• Режим сегментованого захоплення для реєстрації кількох активованих подій
• Розширене запуску: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video
• Декодування послідовної шини: I2C, SPI, UART, CAN, LIN (стандартні); CAN FD, FlexRay, I2S, MIL-STD 1553B, SENT, Manchester, ARINC429 (опціональні)
• Запис форми хвилі історії з до 170,000 кадрів
• 60+ автоматичних вимірювань зі статистикою, гістограмою, трендом та аналізом воріт
• 8 математичних доріжок з 8 Mpts FFT, фільтруванням, інтегруванням, диференціюванням та редактором формул
• Можливості аналізу потужності та 3-фазового вимірювання (опціональний модуль PA3)
• Діаграма Боде, тестування маски та аналіз подвійного імпульсу
• Підключення: USB 3.0 Host, USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, 10 MHz In/Out

Застосування

• Вимірювання багатоканального сигналу та усунення несправностей
• Декодування послідовного протоколу та тестування вбудованих систем
• Характеристика електроніки потужності та схем комутації
• Тестування пристроїв широкосмугових напівпровідників (SiC, GaN)
• Загальне тестування та розробка на робочому столі

Комплектація

• 8× Пасивні щупи (500 MHz)
• USB кабель
• Коротка інструкція
• Бездротова миша
• Сертифікат про калібрування
• Кабель живлення
