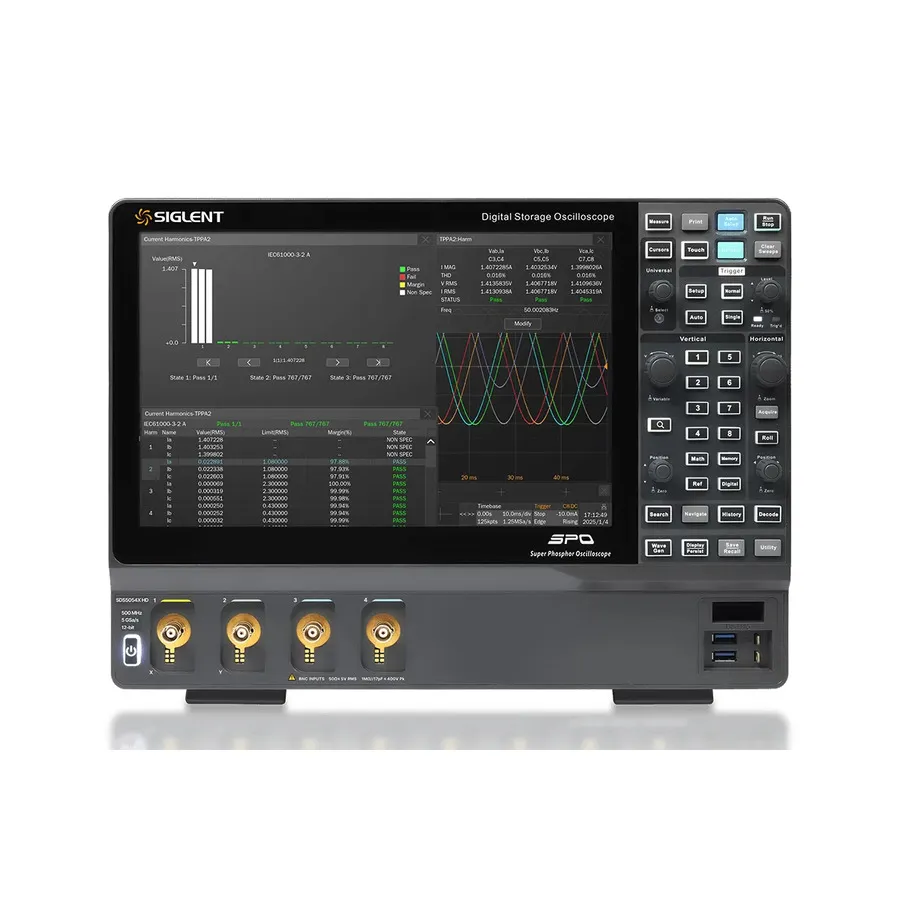

Siglent SDS5054X HD Digital Oscilloscope

Огляд

Siglent SDS5054X HD — це 12-розрядний цифровий осцилоскоп з підвищеною розділенням на 4 каналах, що налаштований на 500 МГц пропускної здатності та частоту дискретизації 5 ГСа/с з глибиною пам'яті до 2,5 Гпоч на канал. Осцилоскоп поєднує передовану обробку сигналу з зручним дисплеєм HD ємнісної сенсорної панелі розміром 12,1 дюйма (розділення 1280×800) та комплексним набором інструментів аналізу для сучасних інженерних застосувань.

Основні характеристики

• 12-розрядний АЦП для підвищеної вертикальної розділення та зменшення шумів (140 мкВ СКЗ @ 1 ГГц пропускної здатності, типово)
• Пропускна здатність 500 МГц, 4 аналогових канали + зовнішній тригер, частота дискретизації 5 ГСа/с
• Глибина пам'яті форм сигналу до 2,5 Гпоч
• Частота захоплення форм: 160000 форм/с (звичайний режим), 650000 форм/с (режим послідовності)
• HD ємнісна сенсорна панель (1280×800) з багатовіконним дисплеєм та підтримкою жестів мультидотику
• Передові режими спуску: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay та Video з функцією Zone Trigger
• Спусковий пристрій та декодування послідовної шини: I2C, SPI, UART, CAN, LIN (стандартно); CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 (додатково)
• Понад 60 автоматичних вимірювань з статистикою, гістограмою, доріжкою, трендом та можливістю вимірювання воріт
• Аналіз потужності та вимірювання трифазного навантаження (додатково)
• Функції графіка Боде та тестування маски
• Режим сегментованого захоплення з до 170000 сегментів
• Запис історії форм сигналу до 170000 кадрів
• Підключення: USB 3.0 Host/Device, 1000M LAN, HDMI, зовнішній тригер, 10 МГц I/O, допоміжні виходи
• Веб-сервер для віддаленого керування через ПК або мобільні терміналі

Застосування

• Розроблення та налагодження вбудованих систем та мікроконтролерів
• Аналіз та перевірка протоколів послідовного зв'язку
• Тестування силової електроніки та напівпровідників широкої смуги (SiC, GaN)
• Аналіз цілісності сигналу та перевірка проектування схем
• Дослідження та розроблення у сфері РЧ та цифрових схем
• Навчальна лабораторна робота та тестування сертифікації

Комплектація

• Пасивний зонд — 1 на канал (всього 4)
• USB кабель
• Бездротова миша
• Кабель живлення
• Посібник швидкого старту
• Сертифікат калібрування
