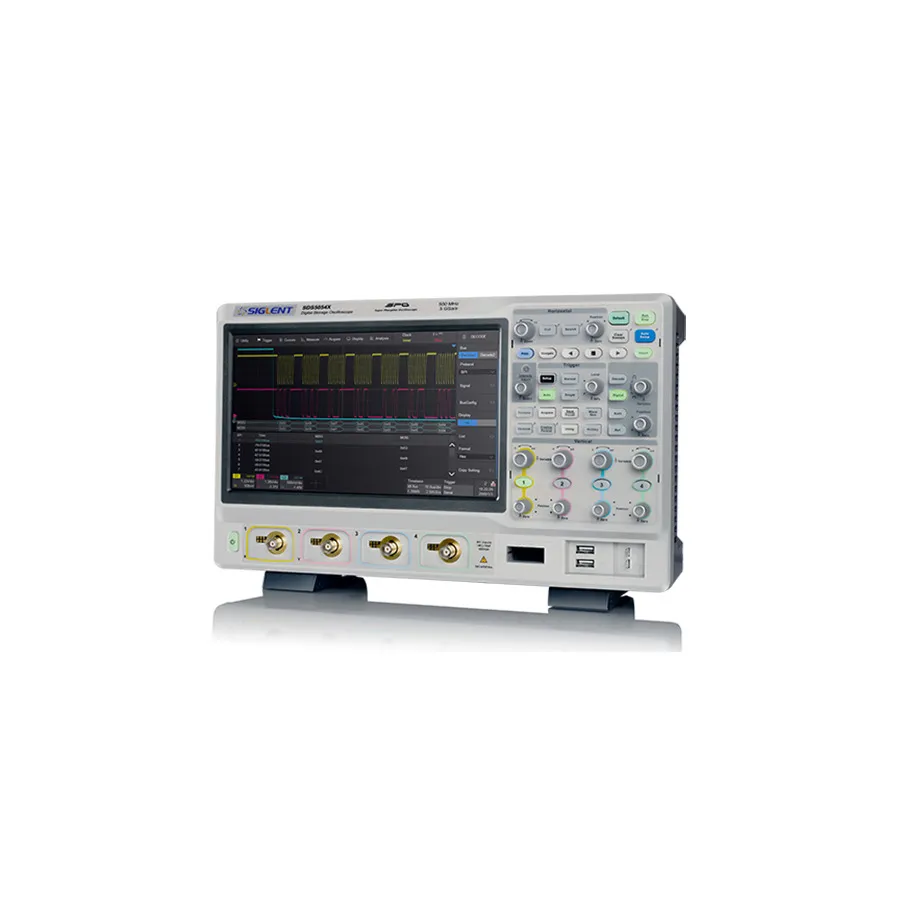

Siglent SDS5054X Digital Oscilloscope

Огляд

Siglent SDS5054X — це цифровий осцилоскоп з пропускною здатністю 500 МГц на 4 каналах, призначений для комплексного аналізу сигналів. Він оснащений сенсорним екраном 10,1 дюйма з підтримкою мультидотику, частотою дискретизації 5 ГСа/с в реальному часі та глибиною пам'яті до 250 Мпоч на канал. Осцилоскоп забезпечує передові можливості спуску, декодування послідовних протоколів та вимірювання, придатні для перевірки конструкції, усунення несправностей та лабораторного тестування.

Основні характеристики

• Пропускна здатність 500 МГц з 4 аналоговими каналами + зовнішній тригер
• Частота дискретизації в реальному часі 5 ГСа/с з глибиною пам'яті 250 Мпоч
• Частота захоплення 110000 форм сигналу/с (звичайний режим) та 500000 форм/с (режим послідовності)
• Сенсорний екран TFT-LCD 10,1 дюйма з розділенням 1024×600
• Спусковий пристрій та декодування послідовної шини для I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
• Понад 55 вимірювань параметрів з передовими функціями вимірювання
• Жести мультидотику, підтримка миші та клавіатури для інтуїтивного управління
• Віддалене керування через веб-сервер та команди SCPI
• Інтегрована функціональність: аналізатор логіки, AWG, тест шаблонів, цифровий мультиметр, графік Боде, аналіз потужності

Застосування

• Перевірка та налагодження проектування цифрових схем
• Аналіз та усунення несправностей протоколів послідовного зв'язку
• Тестування силової електроніки та цілісності сигналів
• Навчальна та дослідницька лабораторна робота
• Розроблення та перевірка вбудованих систем

Комплектація

• Пасивний зонд — 1 на канал (всього 4)
• USB кабель
• Кабель живлення
• Посібник швидкого старту
• Сертифікат калібрування
