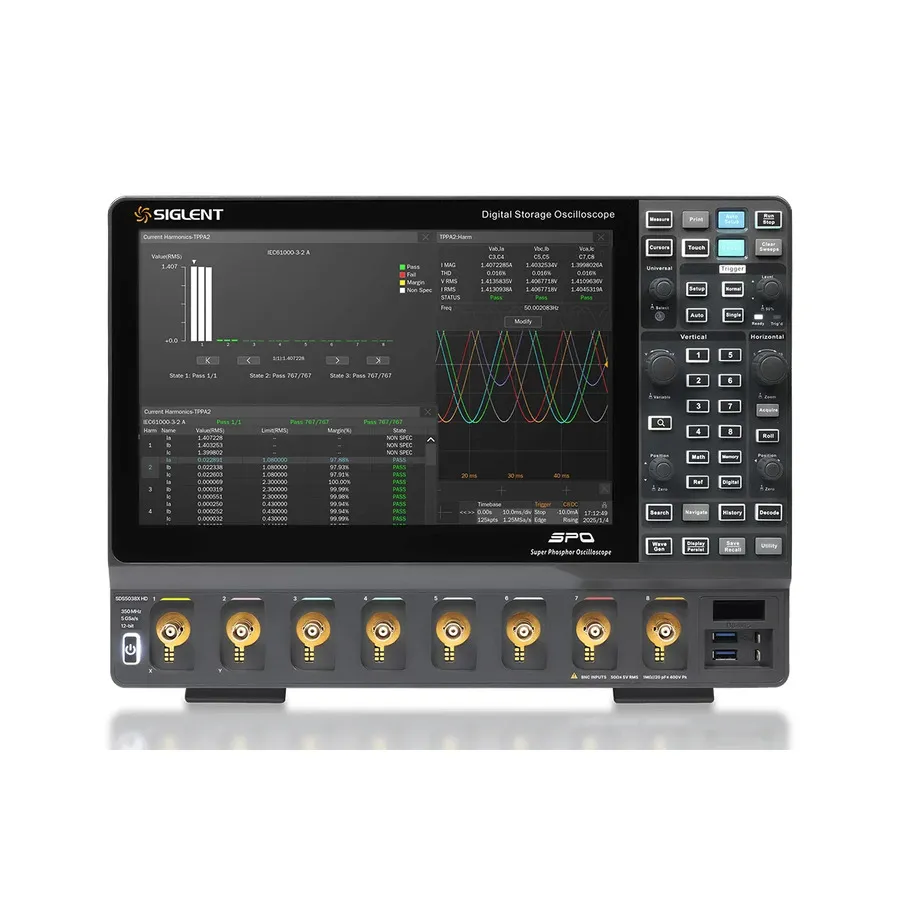

Siglent SDS5038X HD Digital Oscilloscope

Огляд

Siglent SDS5038X HD — це настільний цифровий осцилограф сховища із 8 аналоговими каналами, смугою пропускання 360 МГц та 12.1-дюймовим сенсорним екраном для інтуїтивного керування. З 12-бітним ADC та до 2,5 Гбіт пам'яті на канал він забезпечує виняткову чіткість сигналу. Прилад включає розширені можливості аналізу, такі як декодування послідовних протоколів, аналіз потужності, вимірювання трифазної системи, графіки Боде та тестування маски, що роблять його придатним для складної характеризації сигналів.

Основні характеристики

• 8 аналогових каналів із смугою пропускання 360 МГц
• Максимальна швидкість вибірки 5 GSa/s (1,25 GSa/s цифрові канали)
• 12-бітний ADC для вимірювань високої розрізняльної здатності
• До 2,5 Гбіт пам'яті форми хвилі на канал
• Швидкість захоплення форми хвилі до 650 000 wfm/s в режимі послідовності
• 12.1-дюймовий сенсорний екран із розділенням 1280×800
• Низькі шуми: 140 μVrms @ 1 GHz (типово)
• Режими дисплея з 256-рівневою градацією інтенсивності та кольоровою температурою
• Опціональний 16-канальний цифровий вхід (максимум 1,25 GSa/s)
• Запуск та декодування послідовної шини для протоколів I2C, SPI, UART, CAN, LIN (з опціональними CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429)
• Запис форми хвилі історії до 170 000 кадрів
• Режим сегментованого захоплення для ефективного захоплення подій
• Аналіз потужності та вимірювання трифазної системи (опціонально)
• Вбудований веб-сервер з керуванням LAN та підтримкою SCPI

Застосування

• Розроблення, налагодження та перевірка електроніки
• Аналіз якості електроенергії та трифазних сигналів
• Тестування та характеризація цілісності сигналу
• Тестування напівпровідників широкої смуги (SiC/GaN)
• Аналіз та усунення несправностей послідовних протоколів
• Дослідження та освіта

Комплектація

• Пасивний зонд (1 на канал)
• USB кабель
• Бездротова миша
• Силовий кабель
• Сертифікат калібрування
• Посібник швидкого старту
