Siglent SDS3104X HD Mixed Signal Oscilloscope

Огляд

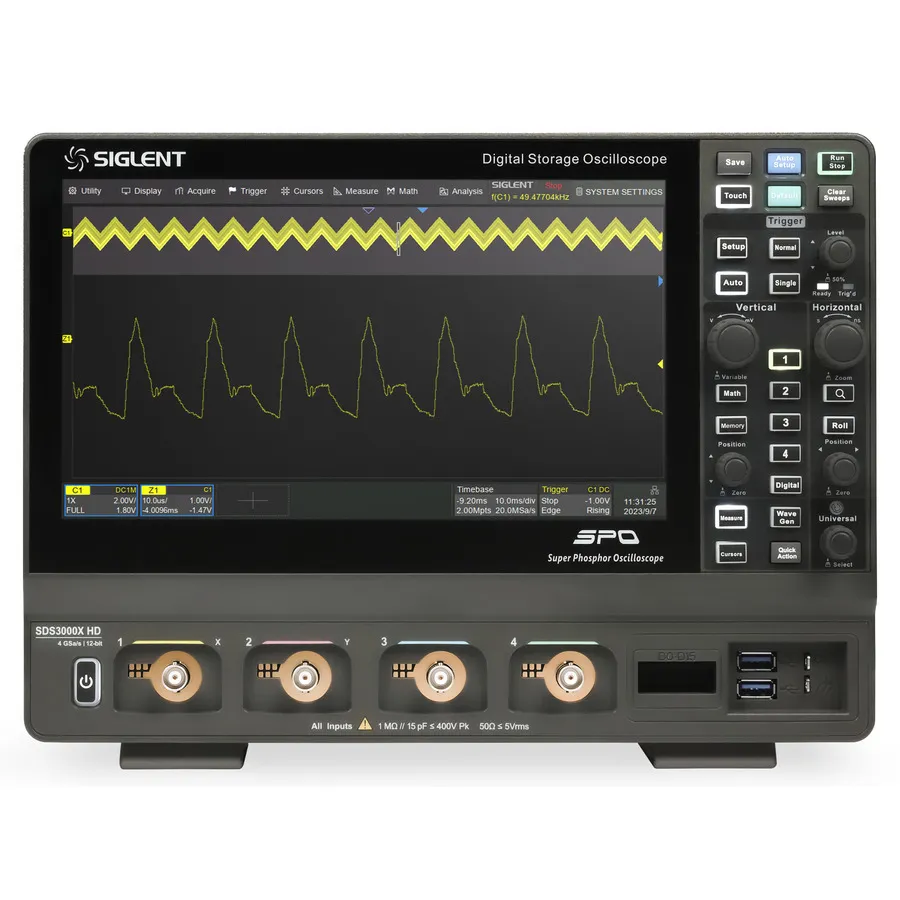

SDS3104X HD — це високовиконавчий 4-канальний змішаний сигнальний осцилограф зі смугою 1 GHz та швидкістю дискретизації 4 GSa/s. Обладнаний 12-бітним аналого-цифровим перетворювачем, глибиною пам'яті до 400 Mpts на канал та підтримкою опціональних 16 цифрових каналів, забезпечує комплексні можливості аналізу сигналу. Прилад включає чотири 500 MHz пасивні щупи та містить просунуте спускання, запис форм хвилі та інструменти аналізу даних для дослідження, розробки та комплексного налагодження.

Основні характеристики

• 4 аналогові канали зі смугою 1 GHz
• Швидкість дискретизації 4 GSa/s у режимі чередування
• 12-бітний ADC з низьким фоновим шумом (125 µVrms при смузі 1 GHz)
• Максимальна глибина запису 400 Mpts на канал
• Технологія SPO з частотою захоплення до 200 000 форм хвилі/с (890 000 форм/с у режимі Sequence)
• Просунуті режими спускання: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay та Video
• Спускання та декодування серійної шини для I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD 1553B, SENT, Manchester та ARINC429
• 50+ автоматичних вимірювань з гістограмою, відстеженням та статистикою тренду
• 4 математичні трасування з FFT, фільтруванням та підтримкою редактора формул
• Запис історії форм хвилі з можливістю до 80 000 кадрів
• Функція тесту маски з інструментом Mask Editor
• Сенсорний дисплей 10,1 дюйма (роздільна здатність 1024 x 600)
• Підключення: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN з підтримкою VXI 11, Telnet, Socket та LXI
• Вбудований веб-сервер для віддаленого керування через LAN
• Підтримка команд SCPI для віддаленого керування

Застосування

• Дослідження та розробка високочастотної електроніки
• Тестування цілісності та якості сигналу
• Налагодження та перевірка цифрових схем
• Аналіз RF та мікрохвильових сигналів
• Аналіз джерел живлення та перемикальних схем
• Аналіз серійних протоколів та високошвидкісних шин даних

Комплектація

• 4x пасивні щупи 500 MHz
• USB кабель
• Бездротова миша
• Кабель живлення
• Посібник швидкого старту
• Сертифікат калібрування
