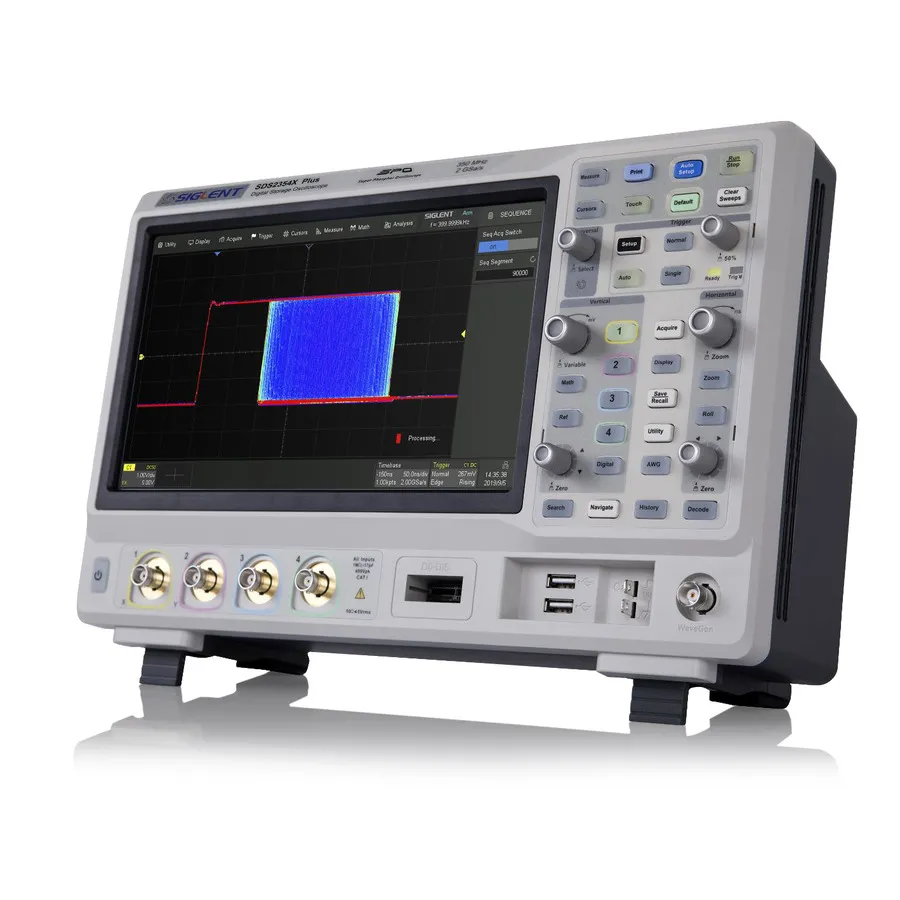

Siglent SDS2354X Plus Super Phosphor Oscilloscope

Огляд

Siglent SDS2354X Plus — це 4-канальний осцилограф із суперфосфорною технологією, який є третім поколінням серії 2000 від Siglent. Забезпечуючи дискретизацію 2 GSa/s, глибину пам'яті 200 Mpts/ch та передові можливості синхронізації, він розроблений для загальнолабораторних застосувань, які вимагають високопродуктивного аналізу сигналів.

Основні характеристики

• Смуга пропускання 350 MHz (можливо підвищення до 500 MHz)
• 4 + EXT канали; опціонально 16 цифрових каналів
• Дискретизація 2 GSa/s; режим без перемежування 1 GSa/s
• Глибина пам'яті 200 Mpts/ch
• 8-бітна вертикальна розділення; 10-бітний режим з покращеною шумостійкістю
• Частота захоплення 120,000 wfm/s (нормальний режим); 500,000 wfm/s (режим послідовності)
• Синхронізація та декодування послідовної шини: I2C, SPI, UART/RS232, CAN, LIN (стандартно); CAN FD, FlexRay, I2S, MIL-STD-1553B (опціонально)
• Запис до 90,000 кадрів історії сигналів
• Два канали математичного аналізу з 2 Mpts FFT та редактором користувальницьких формул
• Понад 50 автоматизованих вимірювань параметрів зі статистикою
• 10.1 дюймовий сенсорний дисплей (1024x600) з 256-рівневою інтенсивністю
• Вбудований генератор сигналів 50 MHz (опціонально)
• Підключення: USB Host, USB Device, LAN, дистанційне керування через веб-сервер

Застосування

• Загальнолабораторне тестування та аналіз сигналів
• Розроблення вбудованих систем з аналізом протоколів
• Характеризація силової електроніки та комутаційних схем
• Тестування сигналів в автомобільному та промисловому секторах

Комплектація

• 4 пасивні зонди (SP2035A, 350 MHz)
• USB кабель
• Кабель живлення
• Сертифікат калібрування
• Посібник швидкого старту
