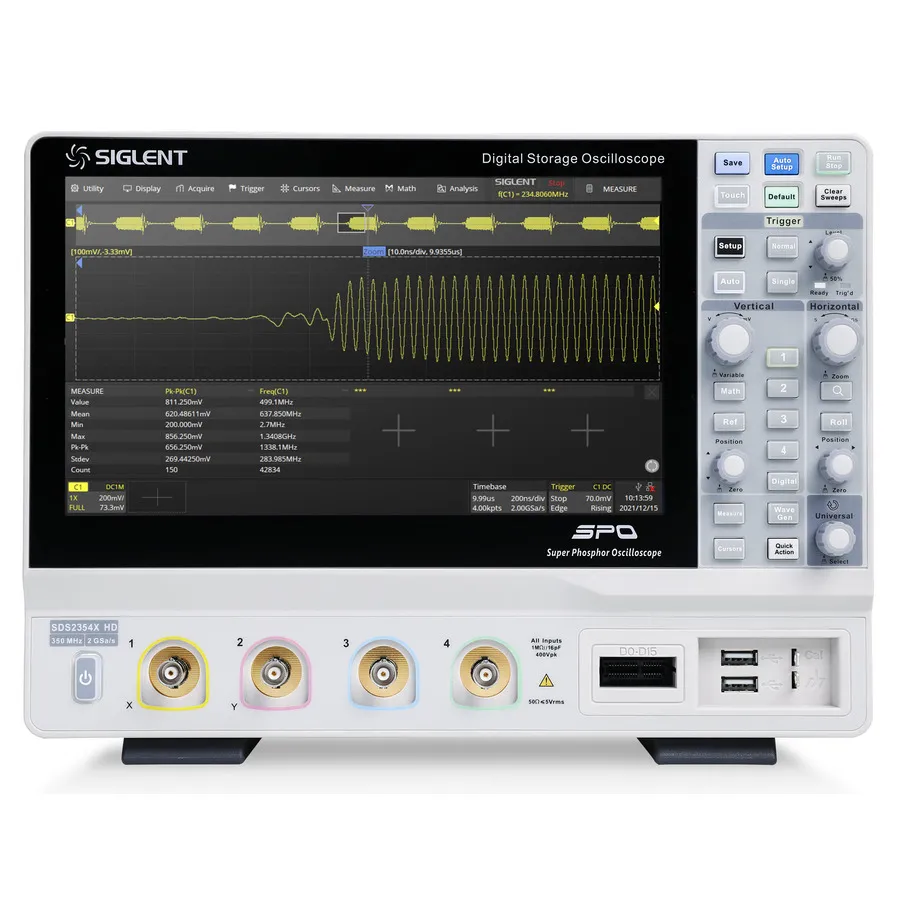

Siglent SDS2354X HD Digital Oscilloscope

Огляд

Siglent SDS2354X HD — це 4-канальний високорозділюючий осцилограф цифрового зберігання з полосою пропускання 350 МГц, призначений для передового захоплення та аналізу сигналів у професійних середовищах тестування. З 12-бітними аналого-цифровими перетворювачами, частотою дискретизації 2 ГСа/с та технологією SPO (Super Phosphor Oscilloscope), він забезпечує виключну вірність форми сигналу та характеристики шуму для складних вимірювань електроніки та аналізу протоколів.

Основні характеристики

• 12-бітні високорозділюючі аналого-цифрові перетворювачі з частотою дискретизації 2 ГСа/с
• Низькошумові передні частини з рівнем шуму 70 μВ(ср) при полосі пропускання 500 МГц та точністю DC коефіцієнта 0,5%
• 4 аналогові канали з полосою пропускання 350 МГц (можна розширити до 500 МГц)
• Технологія SPO з частотою захоплення форм сигналу до 100,000 форм/с (звичайний) та 500,000 форм/с (режим послідовності)
• 256-рівнева градація інтенсивності та режими відображення температури кольору для вищої візуалізації сигналу
• Довжина запису до 200 Мточек/канал для розширеного захоплення форм сигналу
• Розумне тригерування з підтримкою режимів Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay та Video
• Тригерування послідовної шини та декодування для протоколів I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT та Manchester
• Режим сегментованого захоплення з підтримкою до 80,000 сегментів для захоплення кількох якісних подій
• Запис форми сигналу історії до 80,000 кадрів
• 50+ автоматичних параметрів вимірювання з підтримкою гістограми, треку, тренду та вимірювання затворення
• 2 математичні трасування з 2 Мточек FFT та редактором формул для користувацької обробки сигналу
• Передований аналіз даних: Search, Navigate, Digital Voltmeter, Counter, Waveform Histogram, Bode plot та Power Analysis
• Функція Mask Test з редактором інструментів для створення користувацьких тестових масок
• Опціональні 16 цифрових каналів для аналізу змішаних сигналів (MSO)
• Вбудований генератор форм сигналу 25 МГц
• 10,1-дюймовий ємнісний сенсорний TFT-LCD дисплей (1024×600)
• Інтерфейси: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Вбудований веб-сервер для дистанційного керування через веб-браузер з підтримкою SCPI
• Підтримка зовнішної миші та клавіатури

Застосування

• Тестування та налагодження схем цифрової та RF електроніки
• Розробка систем змішаних сигналів та аналіз протоколів
• Характеризація силової електроніки та перетворювачів комутування
• Налагодження послідовної комунікації (CAN, LIN, FlexRay, I2S тощо)
• Верифікація та валідація проектування вбудованих систем
• Тестування комплайансу та стандартів для складних форм сигналу

Комплектація

• USB кабель
• Керівництво швидкого старту
• Пасивний зонд (500 МГц), 1 на канал
• Сертифікат калібрування
• Бездротова миша
• Кабель живлення
