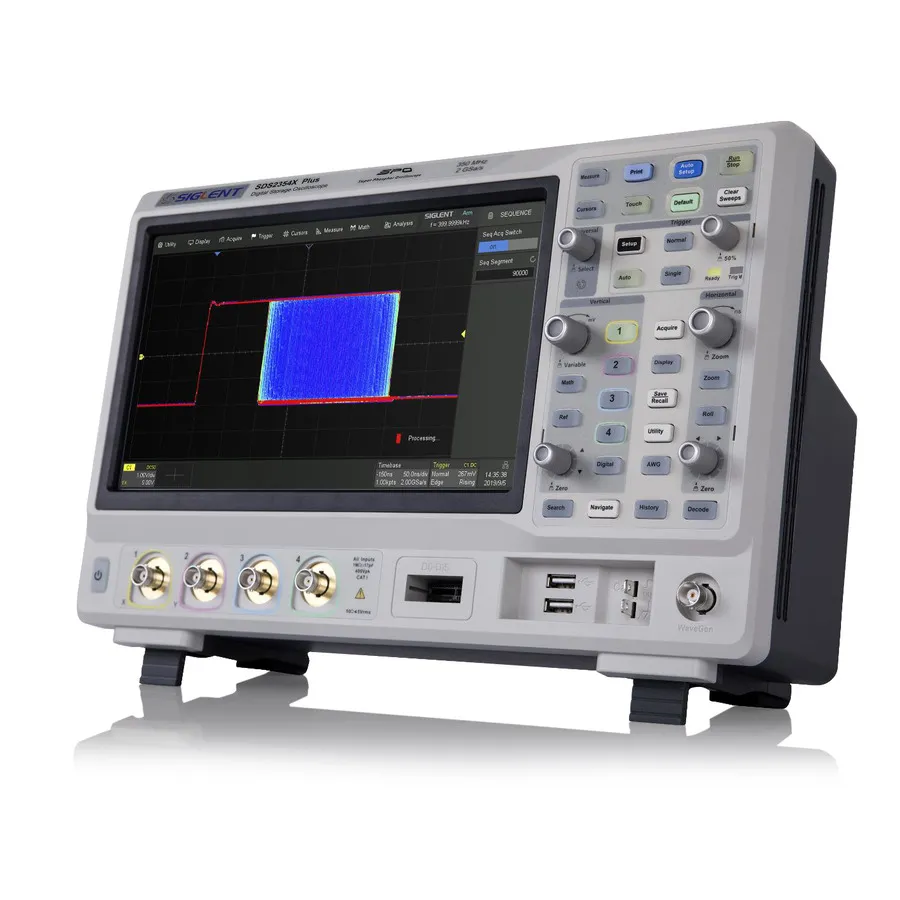

Siglent SDS2204X Plus Super Phosphor Oscilloscope

Огляд

Siglent SDS2204X Plus — третє покоління відомої серії осцилографів Siglent 2000. Цей 4-канальний осцилограф 200 МГц Super Phosphor поєднує перевірену продуктивність з покращеннями, орієнтованими на клієнтів, пропонуючи багатофункціональну стандартну конфігурацію та гнучкі опції для загального використання в лабораторіях та на місцях. Побудований на технології SPO, він забезпечує швидке захоплення форм сигналу та низький рівень фонового шуму для детального аналізу сигналів.

Основні характеристики

• 4 аналогові канали плюс зовнішній вхід тригера; опціональні 16 цифрових каналів для операцій змішаних сигналів
• Полоса пропускання 200 МГц з дискретизацією 1 ГСа/с однокана льної або 2 ГСа/с чергованої
• Глибина пам'яті 200 Мточек/канал для розширеного захоплення форм сигналу
• 8-бітна вертикальна розділеність з опціональним 10-бітним режимом для підвищеної точності вимірювання
• Технологія SPO з частотою захоплення 120,000 форм/с (нормальний) та 500,000 форм/с (послідовність)
• 256-рівнева градація інтенсивності та режими відображення температури кольору для покращеної візуалізації сигналу
• Низький фоновий шум з шкалами напруги 0,5 мВ/дел до 10 В/дел
• Запис форм сигналу історії захопленням до 90,000 спрацьованих форм сигналу
• Розумне тригерування з підтримкою режимів Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern та Video (HDTV)
• Тригерування послідовної шини та декодування для I2C, SPI, UART/RS232, CAN, LIN, з опціональною підтримкою CAN FD, FlexRay, I2S та MIL-STD-1553B
• Функції Search та Navigate для аналізу розширених форм сигналу
• 50+ автоматичних параметрів вимірювання з гістограмою, трендом та статистикою
• 2 математичні трасування з підтримкою 2 Мточек FFT, арифметичних операцій, інтеграції, диференціації та редактора формул
• Передові інструменти аналізу: Bode plot, Power Analysis та Mask Test
• Опціональний вбудований генератор форм сигналу 50 МГц
• 10,1-дюймовий ємнісний сенсорний TFT-LCD дисплей (1024×600) з підтримкою мультидотикових жестів
• Підключення: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), External Trigger, Auxiliary output (Trigger Out, Pass/Fail)
• Вбудований веб-сервер для дистанційного керування через LAN за допомогою веб-браузера
• Підтримка зовнішної миші та клавіатури

Розширені можливості

Режим 10-бітної розділеності

Опціональний 10-бітний режим у поєднанні з вертикальним та горизонтальним масштабуванням забезпечує детальний аналіз форми сигналу. Користувачі можуть збільшувати захоплені сигнали для точніших вимірювань та менш видимого шуму, особливо корисно для дослідження сигналів низького рівня.

Аналіз відклику контуру живлення (графік Боде)

Інтегрована функціональність графіку Боде з вільним ПО Bode Plot II забезпечує вимірювання стабільності та аналіз контуру живлення джерела сигналу. Функції включають вищу чутливість вимірювання, режим змінної смуги розвідування та інтуїтивні вимірювання курсору.

Вимірювання параметрів та статистика

Комплексні можливості вимірювання включають 50+ типів параметрів у категоріях горизонтальної, вертикальної, різноманітної та затримки каналу. Вимірювання затворення дозволяють аналізувати параметри в межах вказаних часових вікон. Статистика відображає поточні, максимальні, мінімальні, стандартні та середні значення до 12 параметрів одночасно, з доступними гістограмами розподілу ймовірностей та аналізом тренду.

Комплектація

• Пасивний зонд (200 МГц), 1 на канал
• USB кабель
• Сертифікат калібрування
• Кабель живлення
• Керівництво швидкого старту
