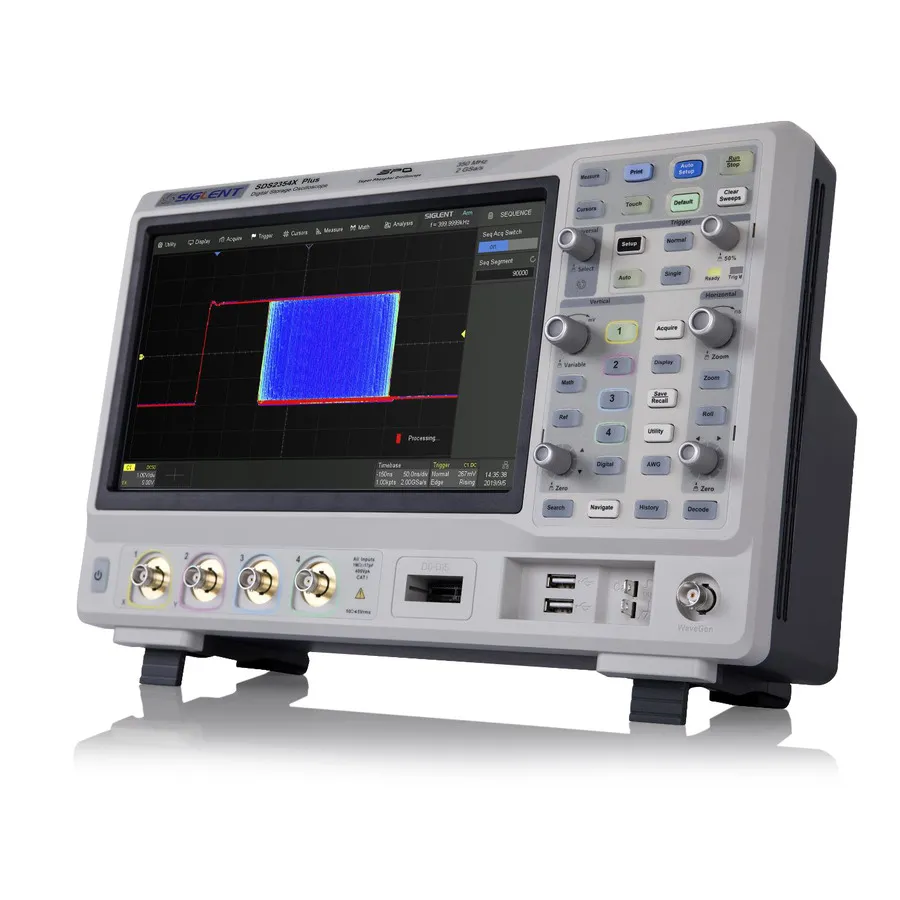

Siglent SDS2104X Plus Super Phosphor Oscilloscope

Огляд

Siglent SDS2104X Plus — це 4-канальний цифровий осцилограф із смугою пропускання 100 МГц із серії SDS2000X Plus. На основі відгуків користувачів та п'яти років розвитку цей осцилограф пропонує багату конфігурацію функцій для загального використання в лабораторіях та при аналізі електроніки. Він оснащений технологією Super Phosphor Oscilloscope (SPO) для детального захоплення та візуалізації хвиль.

Основні характеристики

• Смуга пропускання 100 МГц із 4 аналоговими каналами плюс 1 зовнішній канал спуску; 16 цифрових каналів доступні як опція
• Частота дискретизації 2 GSa/s із глибиною пам'яті 200 Mpts/канал
• Вертикальна роздільна здатність 8 бітів з опційним режимом 10 бітів для більшої деталізації
• Технологія Super Phosphor Oscilloscope (SPO) із захопленням 120 000 wfm/s у звичайному режимі та 500 000 wfm/s у режимі послідовності
• Розширене спрацювання: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay та Video (HDTV)
• Спусок серійної шини та декодування для протоколів I2C, SPI, UART/RS232, CAN та LIN (стандартні); CAN FD, FlexRay, I2S, MIL-STD-1553B опціональні
• Запис історії хвиль до 90 000 спрацьованих хвиль
• Два математичні канали із 2 Mpts FFT, математичними операціями, похідними, інтегралами та редактором формул
• 50+ вимірювань параметрів зі статистикою, гістограмами та аналізом тенденцій
• 256-рівневе оцінювання інтенсивності та режими відображення температури кольору
• 10,1-дюймовий екран з сенсорною панеллю (1024x600) з багаторівневими жестами
• Конструкція з низьким шумом із шкалами 0,5 мВ/div до 10 В/div
• Вбудований генератор хвиль 50 МГц (опціональний)
• Дистанційне керування через вбудований веб-сервер, LAN, USB та зовнішній спусок/допоміжний вихід

Розширені функції

• Аналіз відповіді силового циклу: Вимірювання графіку Боде для аналізу стабільності джерела живлення з регульованим спуском та режимами сканування
• Пошук та навігація: Можливості зберігання та аналізу розширених записів хвиль
• Тест маски: Автоматизоване тестування pass/fail за визначеними користувачем масками хвиль
• Статистика: Дисплей у реальному часі поточного, максимального, мінімального значень, стандартного відхилення та середнього значення для до 12 параметрів одночасно

Застосування

• Проектування електроніки та усунення несправностей
• Аналіз цілісності та якості сигналу
• Тестування стабільності джерела живлення та циклу живлення
• Налагодження та аналіз протоколів серійних портів
• Освітні та дослідницькі додатки

Комплектація

• Осцилограф SDS2104X Plus
• 4х пасивних зондів (200 МГц)
• USB кабель
• Шнур живлення
• Сертифікат калібрування
• Посібник швидкого запуску
