Siglent SDS1104X HD Mixed Signal Oscilloscope

Огляд

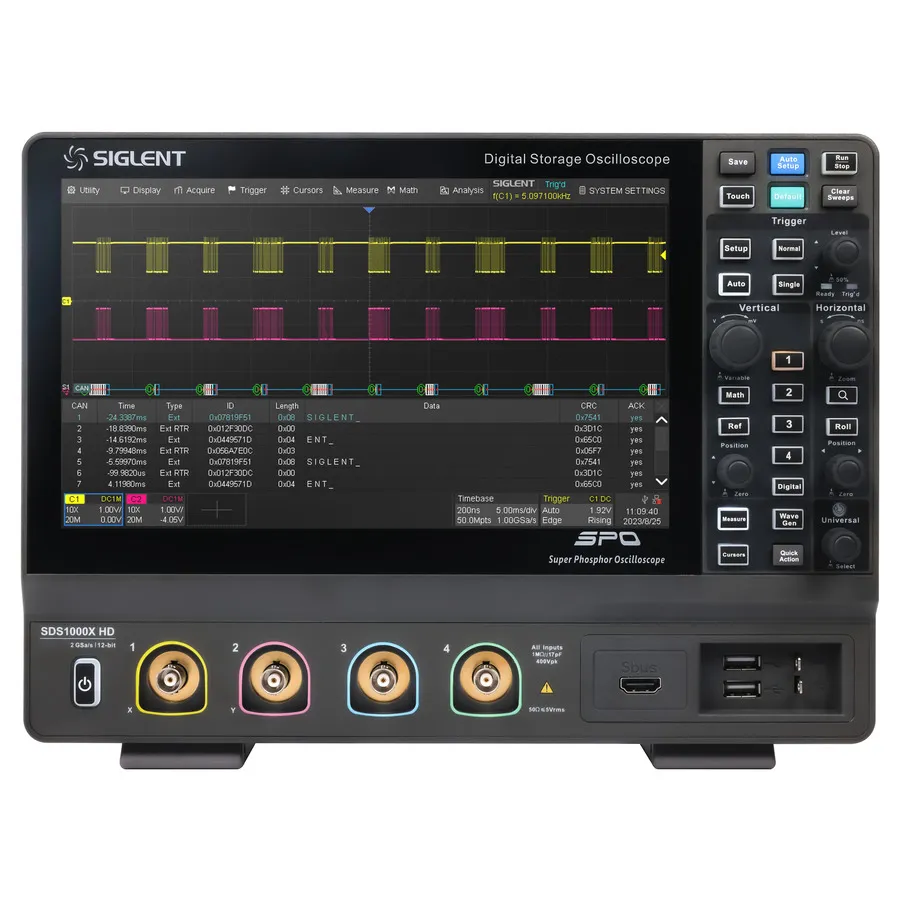

Siglent SDS1104X HD — змішаний осцилограф із пропускною здатністю 100 МГц та максимальною частотою вибірки 2 GS/s. Він має 4 аналогічні канали з 12-бітним дозволом та опціональні 16 цифрових каналів для розширеного аналізу сигналів. Великий 10.1-дюймовий ємнісний сенсорний екран забезпечує інтуїтивне управління та відмінну видимість для складних вимірювань.

Основні характеристики

• Пропускна здатність 100 МГц із частотою вибірки 2 GS/s
• 12-бітне аналого-цифрове перетворення з шумом 70 µVrms
• 4 аналогічні канали з опціональними 16 цифровими каналами
• Технологія SPO з частотою захоплення до 120 000 хвиль/с (500 000 хвиль/с у режимі послідовності)
• 256-рівнева растрова інтенсивність та режими відображення температури кольору
• Запис довжини до 100 Мpts з історією хвилі (до 80 000 кадрів)
• Просунутий тригер: фронт, нахил, ширина імпульсу, вікно, зубець, візерунок, відео та послідовні протоколи
• Декодування шини серіалу для I2C, SPI, UART, CAN, LIN, CAN FD та FlexRay
• 50+ автоматичних вимірювань з гістограмою, статистикою та можливостями затвору
• Інтегрований FFT 2 Мpts та математичні функції
• Апаратна тестова маска з редактором власної маски
• USB Host/Device (USBTMC), LAN (VXI-11/Telnet/Socket) та дистанційне керування через веб
• Опціональний генератор довільних сигналів 25 МГц

Застосування

• Валідація електроніки та схемотехніки
• Налагодження та усунення несправностей вбудованих систем
• Аналіз та перевірка протоколів послідовної передачі
• Аналіз живлення та цілісності сигналу
• Обробка сигналів та FFT аналіз
• Освітні та дослідницькі лабораторії

Комплектація

• Пасивні зонди PP510 (1 на канал)
• USB кабель
• Кабель живлення
• Посібник з швидкого старту
• Свідоцтво про калібрування
