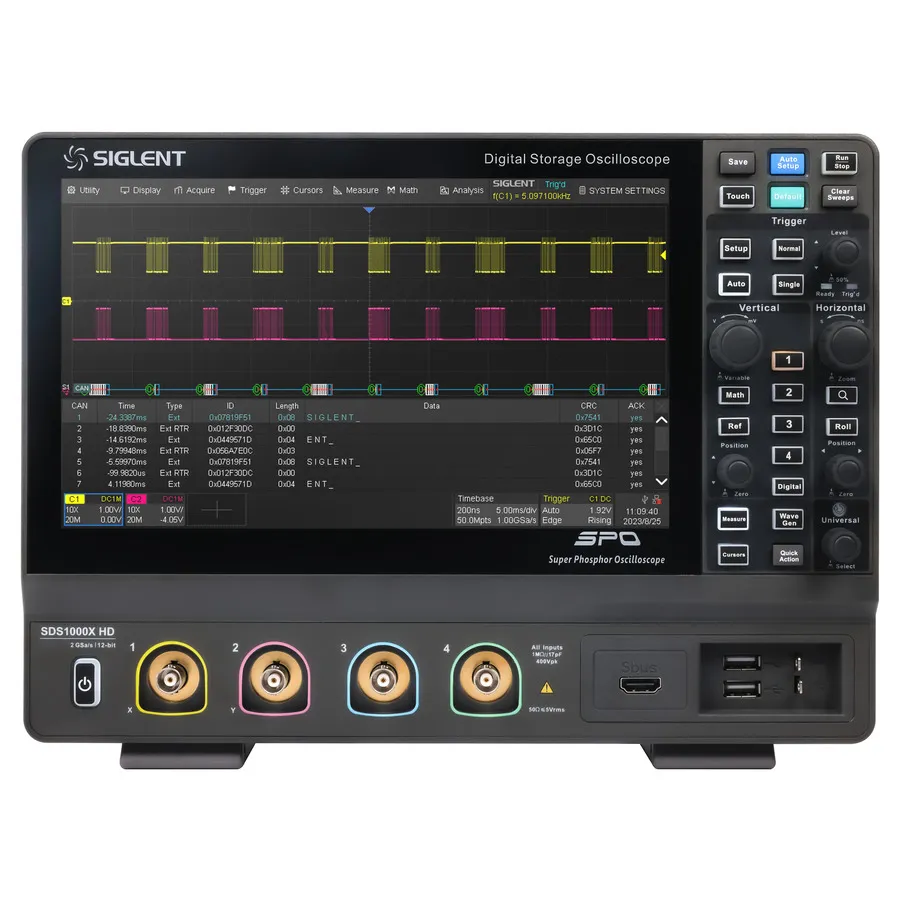

Siglent SDS1102X HD Mixed Signal Oscilloscope

Огляд

Siglent SDS1102X HD — 2-канальний осцилограф змішаних сигналів, призначений для високороздільного захоплення та аналізу форм сигналів. Із смугою пропускання 100MHz, 12-розрядним аналого-цифровим перетворювачем та частотою дискретизації 2GSa/s він забезпечує вищу якість завдяки рівню шуму 70µVrms. Цей осцилограф ідеальний для налагодження складних електронних систем, тестування цілісності сигналів та освітніх застосувань, що вимагають точного вимірювання та аналізу форм сигналів.

Основні характеристики

• 12-розрядне високороздільне аналого-цифрове перетворення з частотою дискретизації 2GSa/s
• Смуга пропускання 100MHz з рівнем шуму 70µVrms
• 2 аналогових канали; опціональні 16 цифрових каналів для аналізу змішаних сигналів
• Технологія SPO з частотою захоплення до 120000 форм сигналів/сек (500000 wfm/s у режимі послідовності)
• Максимальна довжина запису до 100Mpts з сегментованим захопленням
• Множинні інтелектуальні режими спускання: edge, slope, pulse width, pattern, serial bus та інші
• Підтримка протоколів: I2C, SPI, UART, CAN, LIN, FlexRay decode
• 50+ автоматичних вимірювань зі статистичним аналізом (гістограма, тренд, відстеження)
• 4 математичні трасування з FFT, додавання, віднімання, множення, ділення, інтегрування та інші
• Запис історії форм сигналів (до 80000 кадрів) та функції пошуку/навігації
• Тест маски з редактором для користувацьких тестових масок
• 10.1-дюймовий ємнісний сенсорний дисплей з підтримкою багатодоторкових жестів
• Вбудований веб-сервер для дистанційного керування через LAN; підтримка SCPI команд
• Опціональний 25MHz генератор довільних сигналів

Застосування

• Налагодження електроніки та усунення несправностей
• Аналіз цілісності сигналів та синхронізації
• Аналіз та налагодження цифрових протоколів
• Аналіз силової електроніки та схем комутації
• Вимірювання RF та мікрохвильових сигналів
• Освітні лабораторії та навчання
• Розробка вбудованих систем

Комплектація

• USB кабель
• Пасивний датчик PP510 (по 1 на кожний аналоговий канал)
• Посібник швидкого старту
• Сертифікат калібрування
• Кабель живлення
