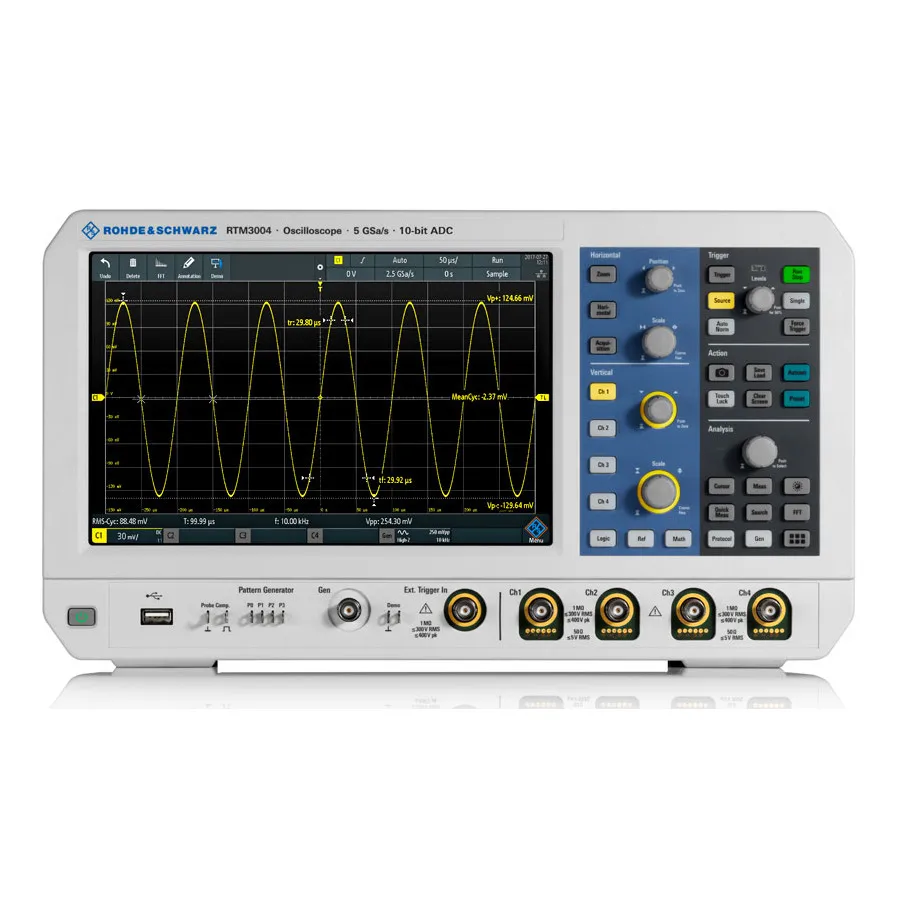

Rohde & Schwarz RTM3004 Digital Oscilloscope

Огляд

Rohde & Schwarz RTM3004 — це чотирьохканальний цифровий осцилограф серії RTM3000, розроблений для комплексного аналізу багатосигнальних систем та налагодження складних електронних систем. Він поєднує 10-бітний АЦП високої роздільної здатності, частоту дискретизації 5 GS/s, великий сенсорний дисплей та вбудовані інструменти аналізу, включаючи логічний аналізатор, аналізатор протоколів та генератор сигналів.

Основні характеристики

• 4 аналогових канали з 10-бітним АЦП (у 4 рази краща роздільна здатність, ніж у 8-бітних)
• Базова пропускна здатність 100 МГц, розширювана до 200, 350, 500 МГц або 1 ГГц
• Частота дискретизації 5 GS/s (чередування), 2.5 GS/s на всіх каналах
• Стандартна пам'ять 40 Мсек, 80 Мсек у режимі чередування, до 400 Мсек з опцією
• 10.1-дюймовий сенсорний дисплей із жестами (1280 × 800)
• Виняткова чутливість 500 μV/div з повною пропускною здатністю вимірювання
• Вбудований логічний аналізатор, аналізатор протоколів та генератор сигналів
• 16 додаткових цифрових каналів доступні з опцією MSO
• Гарантія на три роки

Застосування

• Налагодження та аналіз багатоканальних систем
• Характеризація джерел живлення та імпульсних джерел
• Налагодження послідовних протоколів із кількома сигнальними шляхами
• Складні вимірювання цілісності сигналу
• Набір перехідних та довгочасних даних

Комплектація

• Кабель живлення
• По одному зонду RT-ZP05S на кожен аналоговий канал
