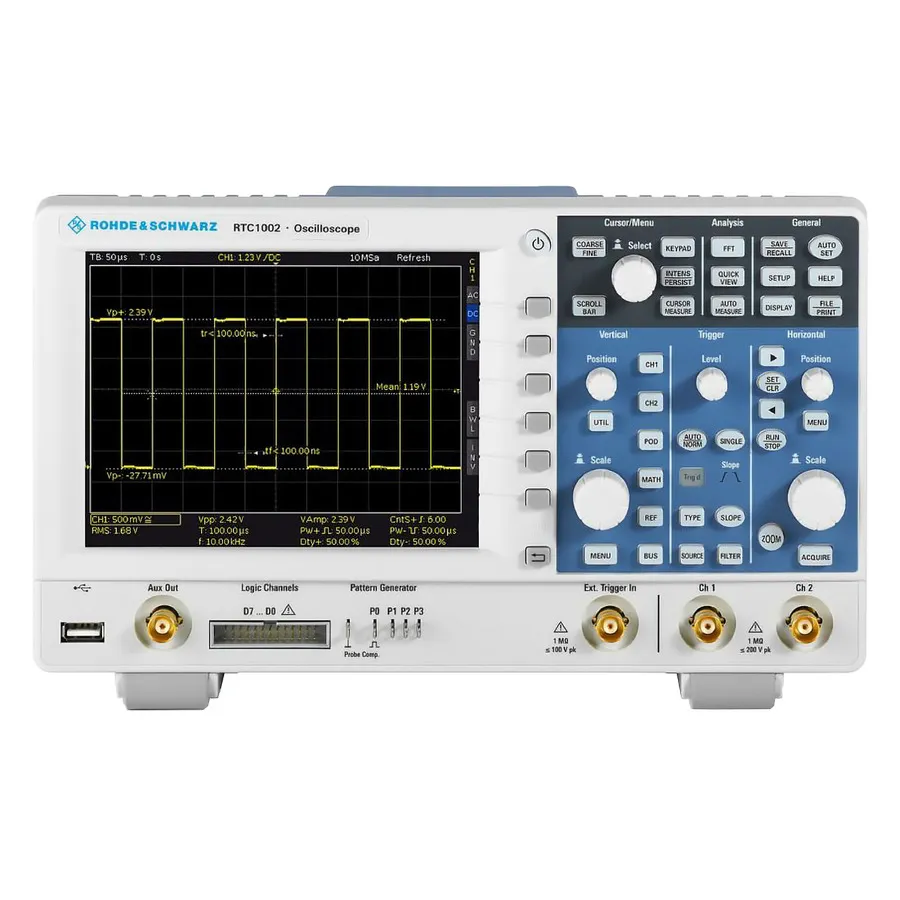

Rohde & Schwarz RTC-BNDL Digital Oscilloscope Bundle

Огляд

Rohde & Schwarz RTC-BNDL є комплексним комплектом осцилоскопа з RTC1002, 300 MHz пропускною здатністю та важливими опціями аналізу протоколів. Цей багатофункціональний прилад поєднує функціональність осцилоскопа, логічного аналізатора, аналізатора протоколів, аналізатора частоти, генератора сигналів, функціонального генератора, цифрового вольтметра та тестера компонентів в одному пристрої.

Основні характеристики

• Пропускна здатність 300 MHz (опція розширення включена)
• 2 аналогові канали, розширювані до 8 цифрових каналів опцією MSO
• Максимальна частота дискретизації 2.5 GS/s при перемежуванні, 1.25 GS/s на канал
• Глибина пам'яті 2 Msample
• АЦП низького рівня шумів для високоякісних вимірів
• VGA кольоровий дисплей 6.5" (640 x 480 пікселів)
• Функція QuickView для миттєвих результатів
• Функція масок-тестування для валідації сигналів
• Генератор сигналів та шаблонів до 50 Mbit/s
• Запуск та декодування протоколів I²C/SPI, UART/RS232, CAN/LIN
• Швидкий старт та функції автоматичного вимірювання

Застосування

• Розробка та налагодження вбудованих систем
• Сервісні та ремонтні роботи технічних фахівців
• Використання у вузах та технічних школах
• Прототипування та валідація устаткування
• Аналіз протоколів та перевірка цифрових сигналів

Комплектація

• Осцилоскоп RTC1002
• Опція 300 MHz пропускної здатності RTC-B223
• Комплект додатків RTC-PK1 (запуск та декодування I²C/SPI, UART/RS232, CAN/LIN)
• Генератор сигналів RTC-B6
• Однозатримувальний пасивний зонд RT-ZP03S для кожного каналу
• Шнур живлення та документація
