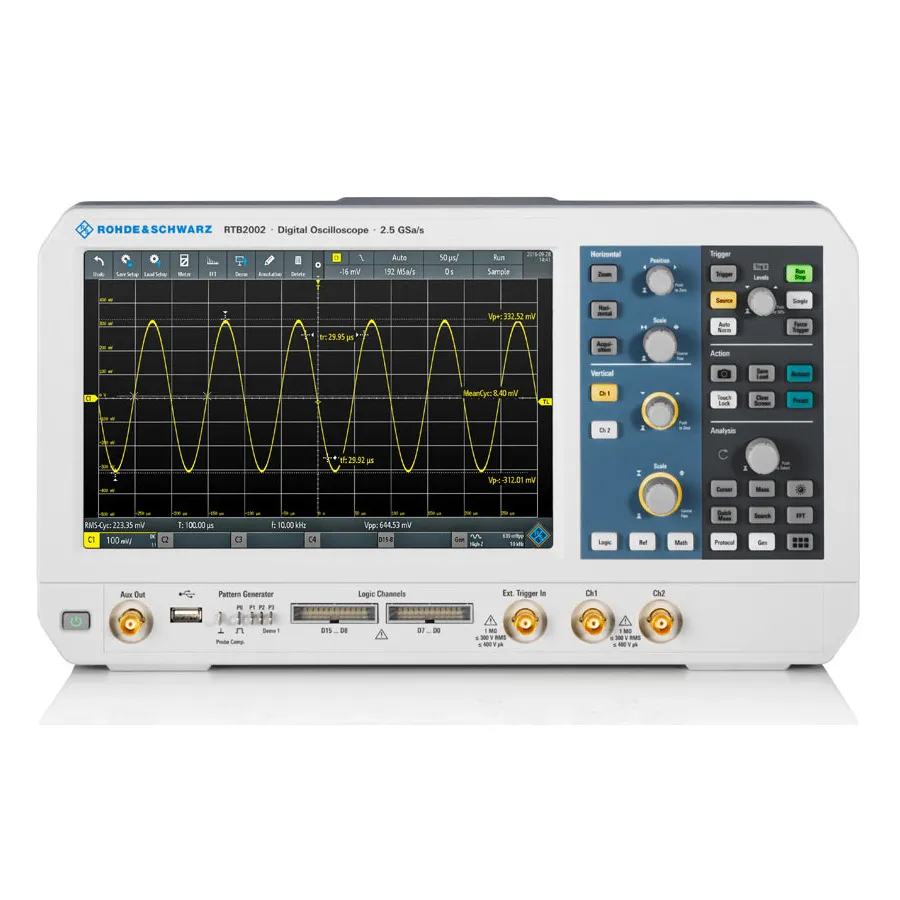

Rohde & Schwarz RTB2K-COM4 Mixed Signal Oscilloscope

Огляд

Rohde & Schwarz RTB2K-COM4 — комплексний пакет осцилографа змішаного сигналу на основі платформи RTB2004. З 4 аналоговими каналами (розширюваними до 16 цифрових каналів через опцію MSO) та смугою пропускання 300 МГц, цей прилад поєднує можливості осцилографа, логічного аналізатора, аналізатора протоколу, генератора форм хвиль та цифрового вольтметра. 10.1-дюймовий ємнісний сенсорний дисплей та інтуїтивний інтерфейс роблять його ідеальним для навчальних лабораторій, налагодження вбудованих систем та виробничого тестування.

Основні характеристики

• 4 аналогічні канали з можливістю розширення до 16 цифрових каналів через опцію RTB-B1 MSO
• Смуга пропускання 300 МГц з 10-розрядною вертикальною розділенням
• Пам'ять 10 Msample на канал, 20 Msample у режимі чергування
• Сегментована пам'ять: 160 Msample з функцією історії
• 10.1-дюймовий ємнісний сенсорний дисплей з розділенням 1280 × 800 пікселів
• Вбудований генератор форм хвиль та образів (ARB) до 50 Mbit/s
• Запуск та декодування протоколу: I2C, SPI, UART, CAN/LIN, RS-232/RS-422/RS-485
• FFT аналіз частоти з розділенням до 128 кпунктів
• Режим тестування маски для автоматизованої оцінки pass/fail
• Цифровий вольтметр та лічильник частоти на кожному каналі
• Вбудований веб-сервер для інтеграції MATLAB та дистанційного доступу

Застосування

• Проектування вбудованих систем та налагодження
• Аналіз та усунення несправностей серійного протоколу
• Аналіз джерел живлення та комутаційних схем
• Навчальні лабораторії та підготовка студентів
• Виробниче тестування та контроль якості
• Аналіз частотної характеристики та вимірювання діаграми Боде

Комплектація

• Осцилограф RTB2004 з опцією 300 МГц
• Пасивні зонди напруги RT-ZP03
• Кабель живлення
• Програмні опції: MSO, ARB Generator, декодування протоколу, історія/сегментована пам'ять, аналіз частотної характеристики
