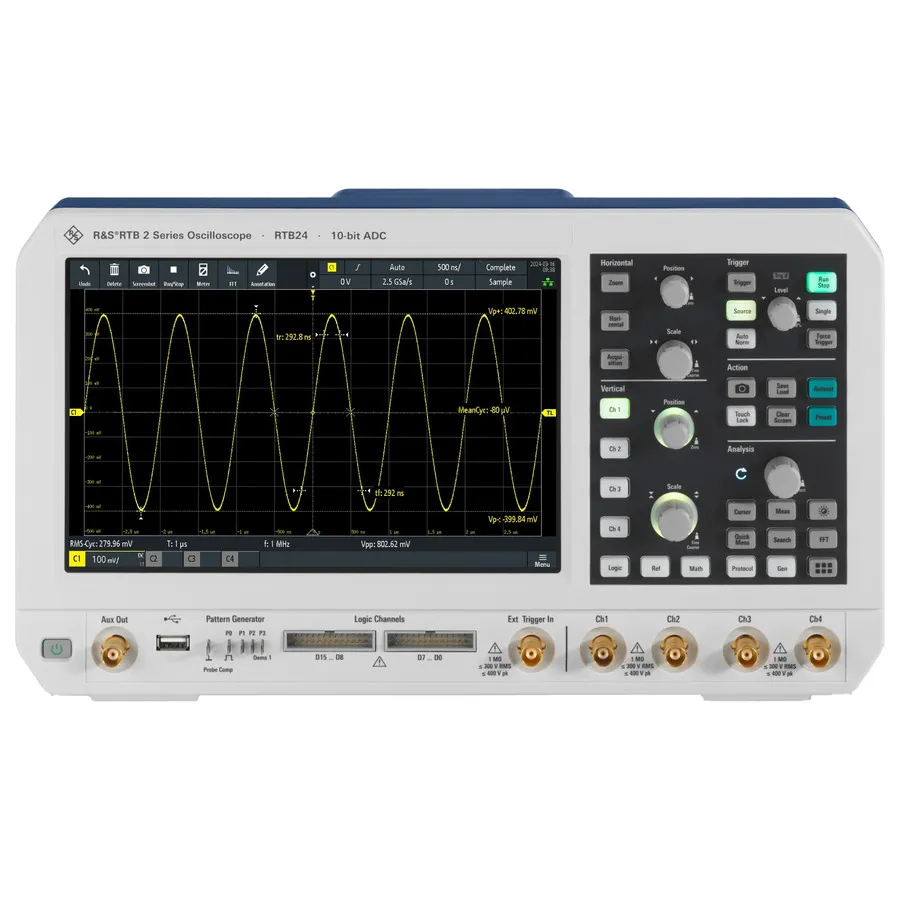

Rohde & Schwarz RTB24-70 Digital Oscilloscope
Rohde & Schwarz RTB24-70 цифровий осцилограф
RTB24-70 Digital Oscilloscope features 70 MHz bandwidth, 10-bit ADC, 2.5 GS/s sampling rate, and 20 Msample memory for comprehensive signal measurement.
Деталі продукту
| Модель | RTB24-70 |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RTB24-70 — 4-канальний цифровий осцилограф, розроблений для загального аналізу сигналів, тестування та навчання. При смузі пропускання 70 МГц, максимальній швидкості дискретизації 2.5 GS/s та глибині пам'яті 20 Msample він захоплює деталізовані форми хвиль малих сигналів у присутності великих сигналів. Серія RTB 2 обладнана великим 10.1-дюймовим сенсорним дисплеєм з ємнісним управлінням та інтуїтивними елементами керування, що робить його придатним для студентів, технічних спеціалістів та інженерів.
Основні характеристики
- 4 аналогічні канали з можливістю розширення до 16 цифрових каналів через опцію RTB2-B1 MSO
- Смуга пропускання 70 МГц з максимальною швидкістю дискретизації 2.5 GS/s
- 10-розрядне АЦП для різких, детальних форм хвиль
- Глибина пам'яті 20 Msample (10 Msample стандартно, режим чергування)
- 10.1-дюймовий ємнісний сенсорний дисплей з розділенням 1280 × 800 пікселів
- Режим сегментованої пам'яті з функцією історії (всього 160 Msample)
- Вбудований генератор функцій із підтримкою довільних форм хвиль
- FFT аналіз частоти з розділенням до 128 кпунктів
- Режим тестування маски для автоматизованого тестування pass/fail
- Цифровий вольтметр (3-розрядний DVM) та лічильник частоти на кожному каналі
Застосування
- Загальне вимірювання сигналів та усунення несправностей
- Аналіз імпульсних джерел живлення
- Аналіз протоколу з опціональною підтримкою I2C, SPI, CAN/LIN
- Навчальні лабораторії та підготовка студентів
- Аналіз частотної області та FFT вимірювання
Комплектація
- Осцилограф RTB24-70
- Пасивні зонди напруги RT-ZP03 (4×)
- Кабель живлення
- Посібник "Початок роботи"
- Брошура з інструкціями з безпеки
Характеристики
| Bandwidth | 70 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 20 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 10.1 WXGA Capacitive Color Touch |
| Series | RTB 2 Series |
| Alternate Product Number | 1333.1005P50 |
| Includes | RTB 2 Series Digital Oscilloscope, RT-ZP03 probes x 4, Power cable, Getting Started Manual, Basic Safety Instructions Brochure |
Запит ціни
Rohde & Schwarz RTB24-70 Digital Oscilloscope
