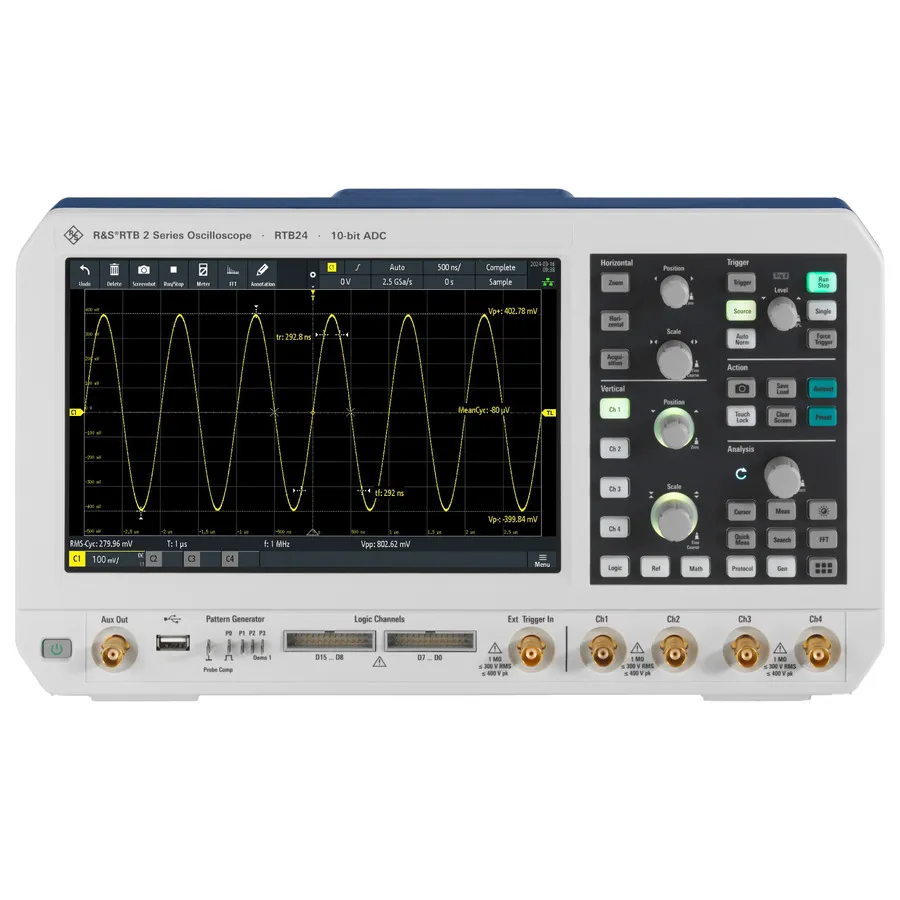

Rohde & Schwarz RTB24-200 Oscilloscope

Огляд

Осцилографи серії Rohde & Schwarz RTB 2 поєднують потужність десяти з розумними концепціями керування, що робить їх ідеальним універсальним інструментом для студентів, любителів, техніків та інженерів. RTB24-200 оснащений спеціалізованим 10-бітним АЦП, який забезпечує чотирикратне покращення порівняно зі звичайними 8-бітними перетворювачами, в результаті чого хвильові форми мають більше деталей сигналу.

Основні характеристики

• 4 аналогові канали, розширювані до 16 цифрових каналів за допомогою опції R&S RTB2-B1 MSO
• Смуга пропускання 200 МГц з максимальною швидкістю дискретизації 2,5 ГГц/с
• Глибина пам'яті до 20 Мвзорків з функціональністю сегментованої пам'яті (160 Мвзорків всього)
• 10-бітний АЦП із розділюванням дисплея 1280 × 800 пікселів
• 10,1" ємнісний сенсорний дисплей з анотацією сітки та функцією розділеного вікна
• FFT аналіз частоти з розділюванням до 128 кточок
• Вбудований 3-розрядний цифровий вольтметр та 6-розрядний лічильник частоти на канал
• Режим тесту маски для оцінки якості та валідації сигналу
• Опціональний генератор хвильової форми та шаблонів з виходом аналогового та цифрового стимулу

Застосування

• Аналіз перехідних процесів імпульсних джерел живлення та характеризація напруги
• Захоплення сигналів на основі протоколу для комунікацій I2C, SPI, UART та CAN/LIN
• Синхронізоване за часом вимірювання та налагодження аналогового та цифрового сигналів
• Освітній та навчальний лабораторний інструмент для навчання роботи з осцилографом
• Універсальне тестування та діагностика електроніки

Комплектація

• Осцилограф RTB24-200
• Пасивні щупи RT-ZP03 (4 одиниці)
• Кабель живлення
• Практичний посібник
• Брошура основних інструкцій з безпеки
