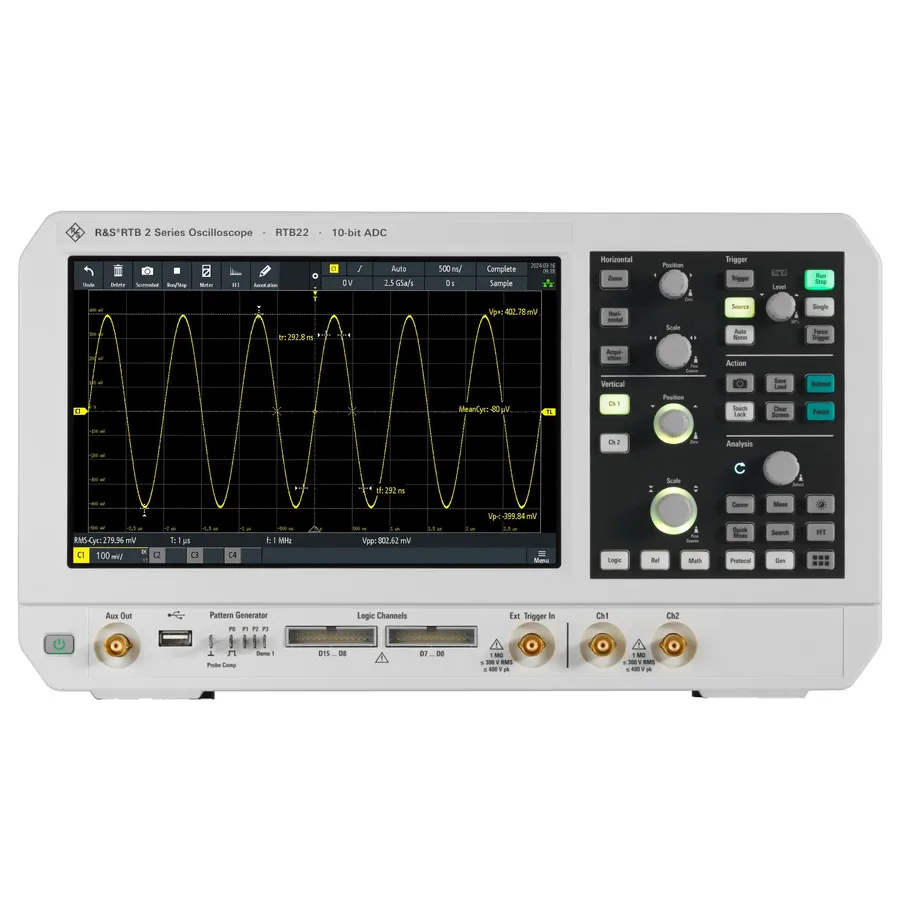

Rohde & Schwarz RTB22-70 Digital Oscilloscope
Rohde & Schwarz RTB22-70 цифровий осцилограф
Rohde & Schwarz RTB22-70 digital oscilloscope — 2-channel, 70 MHz bandwidth, 2.5 GS/s sample rate, 10.1" touchscreen, 10-bit resolution for signal analysis.
Деталі продукту
| Модель | RTB22-70 |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RTB22-70 — це 2-канальний цифровий осцилограф серії RTB 2, розроблений як універсальний інструмент для студентів, техніків та інженерів. Він поєднує високу продуктивність з простою у використанні роботою, оснащений сенсорним дисплеєм діагоналлю 10,1 дюйма, АЦП розрядністю 10 біт та глибокою пам'яттю для розширеного захоплення сигналу. З смугою пропускання 70 МГц та максимальною частотою дискретизації 2,5 ГГц/с він забезпечує детальний аналіз сигналів для освітніх та професійних цілей усунення несправностей.
Основні характеристики
- Смуга пропускання 70 МГц з 2 каналами введення
- Максимальна частота дискретизації 2,5 ГГц/с
- Стандартна пам'ять 10 Мзразків, 20 Мзразків у режимі чергування
- АЦП розрядністю 10 біт для вищої вертикальної роздільної здатності
- Сенсорний дисплей діагоналлю 10,1 дюйма (розрізнення 1280 × 800 пікселів)
- Сегментована пам'ять для захоплення сигналів протоколу (160 Мзразків загалом)
- Готовність до MSO — підтримує до 16 додаткових цифрових каналів з опцією
- Частотний аналіз FFT із до 128 кпункти
- Інтегрований 3-розрядний вольтметр та 6-розрядний лічильник частоти
- Режим маскового тесту для перевірки проходження/невдачі сигналу
- Опція генератора сигналів та генератора послідовностей
Застосування
- Загальний аналіз сигналів та усунення несправностей
- Характеризація джерел живлення з комутацією
- Навчання лабораторій
- Відлагодження змішаного сигналу
- Аналіз сигналу в частотній області
- Аналіз сигналу протоколу (I2C, SPI, UART, CAN/LIN з генератором послідовностей)
Комплектація
- Пасивні зонди RT-ZP03 (x 4)
- Силовий кабель
- Посібник з початку роботи
- Брошура з основних інструкцій безпеки
Характеристики
| Bandwidth | 70 MHz |
| Analog Channels | 2 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 20 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 10.1 WXGA Capacitive Color Touch |
| Series | RTB 2 Series |
| Alternate Product Number | 1333.1005P40 |
| Includes | RTB 2 Series Digital Oscilloscope, RT-ZP03 probes x 4, Power cable, Getting Started Manual, Basic Safety Instructions Brochure |
Запит ціни
