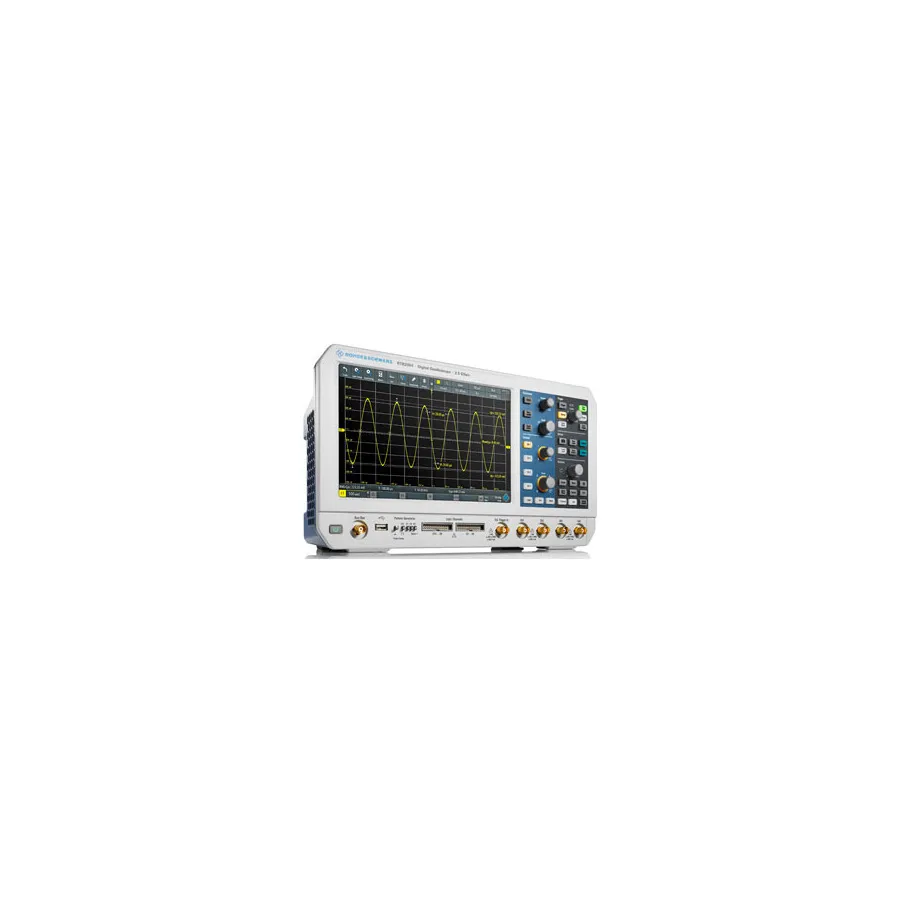

Rohde & Schwarz RTB2004 Digital Oscilloscope - Open Box
Rohde & Schwarz RTB2004 цифровий осцилограф - відкрита упаковка
Rohde & Schwarz RTB2004 is a 4-channel 70 MHz oscilloscope with 10-bit ADC, 10.1" touchscreen, 2.5 GS/s sampling, and optional 16-channel MSO capability.
Деталі продукту
| Модель | RTB2004 |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RTB2004 — це 4-канальний 70 МГц осцилограф, який поєднує доступність з передовими функціями для навчання, розробки та виробничого тестування. З його 10.1" ємнісним сенсорним екраном, 10-бітним аналого-цифровим перетворювачем та гнучкими параметрами програмного забезпечення, RTB2004 надає інструменти, необхідні для ефективного налагодження аналогових та цифрових систем. Філософія Power of Ten забезпечує видатну функціональність: 10-бітний АЦП, 10 Мвибірок пам'яті, 10.1" дисплей та 10-секундний час завантаження.
Основні характеристики
- 4-канальний, 70 МГц пропускна здатність з опціями розширення до 300 МГц (100, 200, 300 МГц)
- 10-бітна вертикальна розділення з чутливістю 1 мВ/дів для детального захоплення сигналу
- Максимальна швидкість дискретизації 2.5 GS/s з 10 Мвибірок пам'яті на канал (20 Мвибірок перепліту)
- 10.1" ємнісний сенсорний дисплей з розділенням 1280 × 800 пікселів та жестовою підтримкою
- Сегментована пам'ять: 160 Мвибірок загалом з функцією історії для розширених захоплень
- Опціональна можливість MSO: до 16 додаткових цифрових каналів з опцією RTB-B1
- Інтегрований генератор форми хвилі та генератор шаблонів (RTB-B6) до 50 Mbit/s
- Апаратний аналіз протоколів: I2C, SPI, CAN/LIN та UART/RS232
- Вбудований 3-цифровий вольтметр (DVM) та 6-цифровий лічильник частоти на канал
- FFT-грунтований аналіз частоти з розділенням до 128 kpoint
- Режим тесту маски для перевірки відповідності сигналу
- Інтерфейси USB хост (MTP), USB пристрій та LAN для підключення та передачі даних
- Вбудований веб-сервер для дистанційного доступу та інтеграції MATLAB
Застосування
- Навчальні лабораторії: навчають студентів вимірювань осцилографом та аналізу сигналу
- Розробка та налагодження вбудованих систем на аналоговій та цифровій основі
- Характеризація та усунення несправностей імпульсних джерел живлення
- Розробка та перевірка послідовних протоколів (I2C, SPI, CAN, LIN, UART)
- Виробничі та сервісні відділи для тестування та ремонту обладнання
- Розробка прототипів та перевірка обладнання
Комплектація
- RTB2004 осцилограф
- RT-ZP03 пасивні щупи напруги (по одному на канал)
- Кабель живлення
- Посібник для початківців
- Брошура з базовими інструкціями безпеки
Характеристики
| Bandwidth | 70 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 20 Mpts |
| Type | DSO |
| Vertical Resolution | 10 bit |
| Display Type | 10.1 WXGA Capacitive Color Touch |
| Series | RTB2000 Series |
| Alternate Product Number | 1333.1005.04 |
