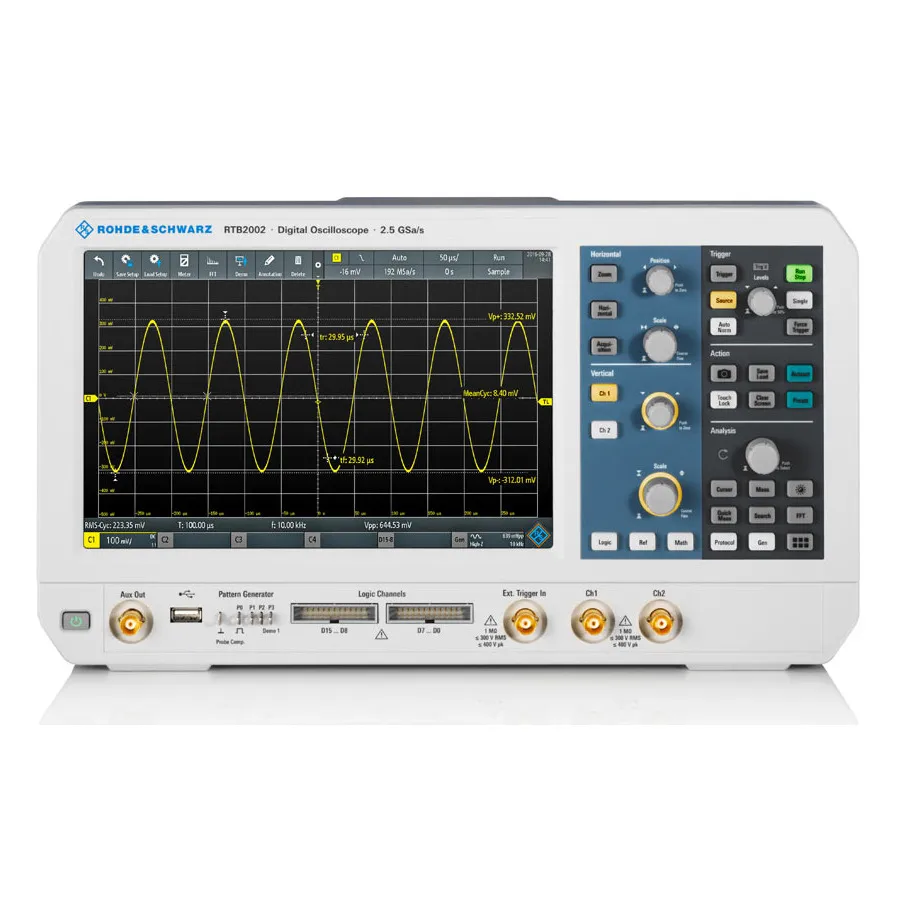

Rohde & Schwarz RTB2002EDU Educational Digital Oscilloscope

Огляд

Rohde & Schwarz RTB2002EDU — це спеціально налаштований освітній варіант осцилографа серії RTB2000, розроблений для університетів та навчальних закладів. Цей 2-канальний 70 МГц осцилограф поєднує доступність із комплексною функціональністю, включаючи аналіз протоколів, генерування довільної форми хвилі та аналіз частотної характеристики. Варіант EDU розблоковує всі доступні параметри програмного забезпечення, надаючи викладачам високофункціональне обладнання з істотною економією порівняно зі стандартними моделями.

Основні характеристики

• Пропускна здатність 70 МГц з 2 аналоговими каналами
• Інтегрований аналіз протоколів: запускання та декодування I2C/SPI, UART/RS232 та CAN/LIN
• Генератор довільної форми хвилі для генерування сигналів та розробки прототипів
• Аналіз частотної характеристики (графік Боде) для характеризації схеми
• Історія та сегментована пам'ять для розширеного аналізу захоплення
• Ємнісний сенсорний дисплей з інтуїтивним жестовим управлінням
• 10-бітна вертикальна розділення та 10 Мвибірок пам'яті на канал
• Захищений паролем режим навчання для вимикання автоматичних функцій
• Вбудований веб-сервер для спільного користування екраном у класі та дистанційного моніторингу

Застосування

• Навчання та освіта роботи з осцилографом у університетських лабораторіях
• Аналіз аналогових та цифрових схем для студентів
• Прототипування вбудованих систем та налагодження
• Розробка та перевірка послідовних протоколів для навчальних вправ
• Розробка змішаних сигнальних систем для навчальних проектів

Комплектація

• RT-ZP03 пасивні щупи напруги (по одному на канал)
• Кабель живлення
• Посібник для початківців
• Брошура з базовими інструкціями безпеки
