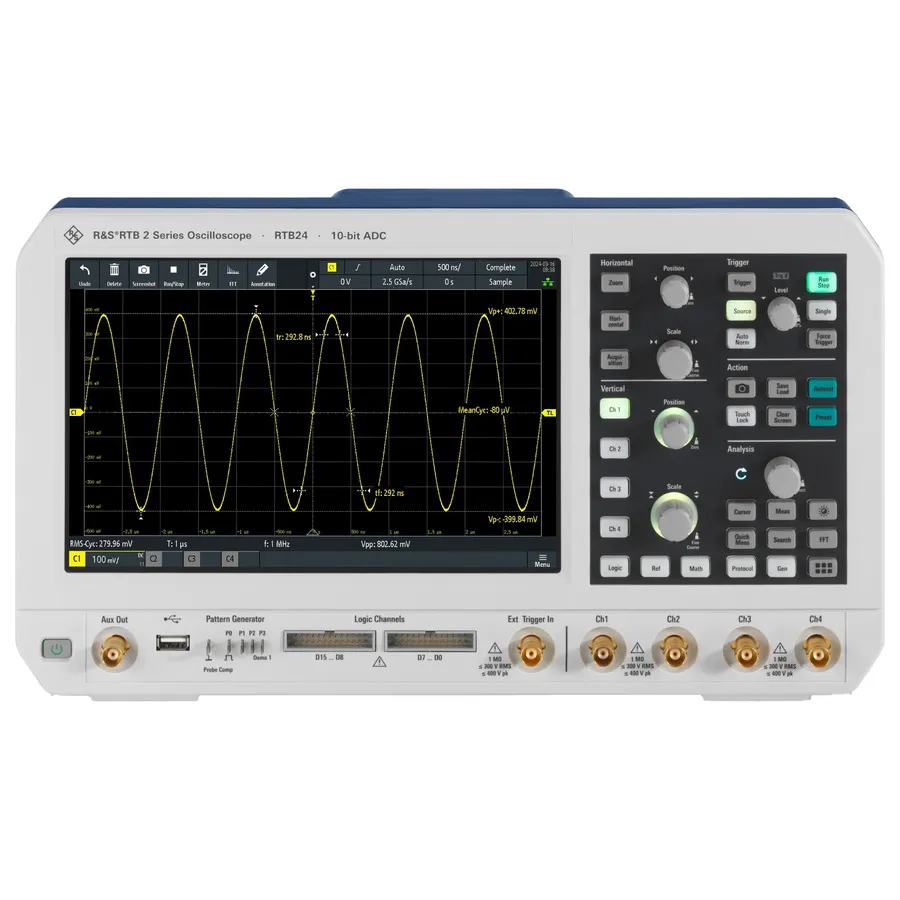

Rohde & Schwarz RTB2-BNDL Oscilloscope Bundle
Rohde & Schwarz RTB2-BNDL осцилографічний пакет
Rohde & Schwarz RTB2-BNDL is a 4-channel 300 MHz oscilloscope with 10-bit ADC, 2.5 GS/s sampling, and complete protocol analysis bundle.
Деталі продукту
| Модель | RTB2-BNDL |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RTB2-BNDL — це комплексний пакет осцилографа, який поєднує 4-канальний осцилограф RTB24-300 із повноцінним пакетом застосувань. Система надає Power of Ten — 10-бітний АЦП, 10 Мвибірок пам'яті (20 Мвибірок у режимі перепліту), 10.1" ємнісний сенсорний екран, 10-секундний час завантаження та інтегровані 10-в-1 інструменти для лабораторної роботи загального призначення. Пакет включає опції аналізу протоколів для I2C/SPI, UART/RS232, CAN/LIN та аналіз частотної характеристики, що робить його ідеальним для студентів, технічних спеціалістів та інженерів.
Основні характеристики
- 4-канальний осцилограф з пропускною здатністю 300 МГц та швидкістю дискретизації 2.5 GS/s
- 10-бітний аналого-цифровий перетворювач для отримання більше деталей сигналу та зменшення шумів
- 10.1" ємнісний сенсорний екран з розділенням 1280 × 800 пікселів для інтуїтивного керування
- Глибина пам'яті до 20 Мвибірок у режимі перепліту для більш довгих захоплень сигналу
- Інтегрований генератор форми хвилі та генератор шаблонів з підтримкою довільних сигналів (RTB-B6)
- Апаратне запускання та декодування протоколів: I2C/SPI (K1), UART/RS232 (K2), CAN/LIN (K3)
- Історія та сегментована пам'ять (160 Мвибірок загалом) для розширеного аналізу (RTB-K15)
- Аналіз частотної характеристики (графік Боде) для характеризації поведінки схеми
- Опція розширення пропускної здатності до 300 МГц (RTB-B243)
- Опціональна змішана сигналізація: до 16 цифрових каналів з MSO модулем
Застосування
- Розробка та налагодження вбудованих систем на аналоговій та цифровій основі
- Аналіз та характеризація імпульсних джерел живлення
- Розробка та перевірка послідовних протоколів (I2C, SPI, CAN, LIN, UART)
- Навчальні лабораторії та навчальне середовище
- Служби та виробничі відділи тестування
Комплектація
- RTB24-300 осцилограф
- RTB-B6 генератор форми хвилі та генератор шаблонів
- RTB-K15 історія та сегментована пам'ять
- RTB-B243 опція пропускної здатності 300 МГц
- RTB-PK1 пакет застосувань (K1, K2, K3, K36)
- RT-ZP03 пасивні щупи (4×)
- Кабель живлення та документація
Характеристики
| Bandwidth | 300 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 20 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 10.1 WXGA Capacitive Color Touch |
| Series | RTB 2 Series |
| Alternate Product Number | 1333.1005P75 |
| Includes | RTB24-300 Digital Oscilloscope, RTB-B6 ARB Generator, RTB-K15 History and Segment Memory, RTB-B243 300 MHz Bandwidth Option, RTB-PK1 Application Bundle, RT-ZP03 probes x 4, Power cable, Getting Started Manual, Basic Safety Instructions Brochure |
