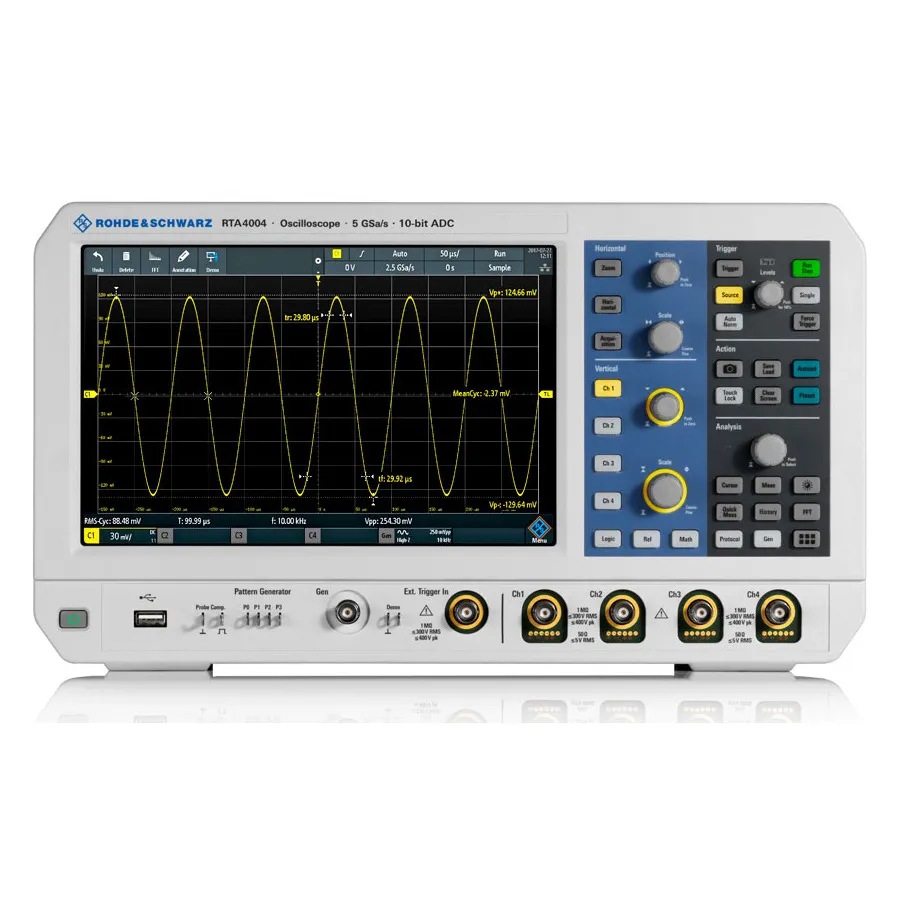

Rohde & Schwarz RTA4004 Digital Oscilloscope

Огляд

Rohde & Schwarz RTA4004 — це 4-канальний цифровий осцилограф, призначений для аналізу цілісності сигналу, вимірювань потужності та відлагодження EMI. Побудований на власному 10-bit ADC, який забезпечує дозвіл до 16-bit, RTA4004 захоплює гостріші форми сигналу з винятковою деталізацією. Його низька шумність класу, глибока пам'ять 100Msample на канал та точність часової основи ±0.5 ppm роблять його ідеальним для професіоналів, які вимагають точності та надійності.

Осцилограф включає інтегровану логічну аналізацію, аналіз протоколу, аналіз спектра, генерацію форм сигналу та візерунків, лічильник та функції цифрового вольтметра. Інтуїтивний сенсорний інтерфейс забезпечує легкий доступ до всіх інструментів, а область застосування розширюється завдяки гнучкому ліцензуванню програмного забезпечення та оновленням обладнання до смуги пропускання 1 GHz.

Основні характеристики

• 4 канали з 200 MHz смугою пропускання (можна розширити до 350 MHz, 500 MHz або 1 GHz)
• 10-bit ADC з дозволом до 16-bit для гостріших форм сигналу
• 500 μV/div чутливість з повною смугою вимірювання
• 2.5 Gsample/s на канал, 5 Gsample/s в режимі перемежування
• Глибока пам'ять: 100 Msample на канал стандартно, 200 Msample перемежування
• Функція історії з глибиною запису до 1 Gsample
• Сегментована пам'ять (1 Gsample стандартно) для захоплення послідовностей протоколу з розривами
• Точність часової основи класу ±0.5 ppm
• Запуск та декодування протоколу для послідовних шин
• Опція MSO для 16 цифрових каналів (розширюється)
• Інтегрований аналізатор спектра та генератор форм сигналу
• Великий високорозрізняльний ємнісний сенсорний дисплей

Застосування

• Аналіз цілісності потужності з можливістю виміру великих зміщень постійного струму та малих пульсацій
• Аналіз потужності з захопленням довгих послідовностей сигналу при високих швидкостях вибірки
• Відлагодження EMI за допомогою зондів ближнього поля та кореляції часово-частотної області
• Аналіз цифрових сигналів з декодуванням протоколу

Комплектація

• Чотири RT-ZP10 500 MHz пасивні зонди
• Кабель живлення
