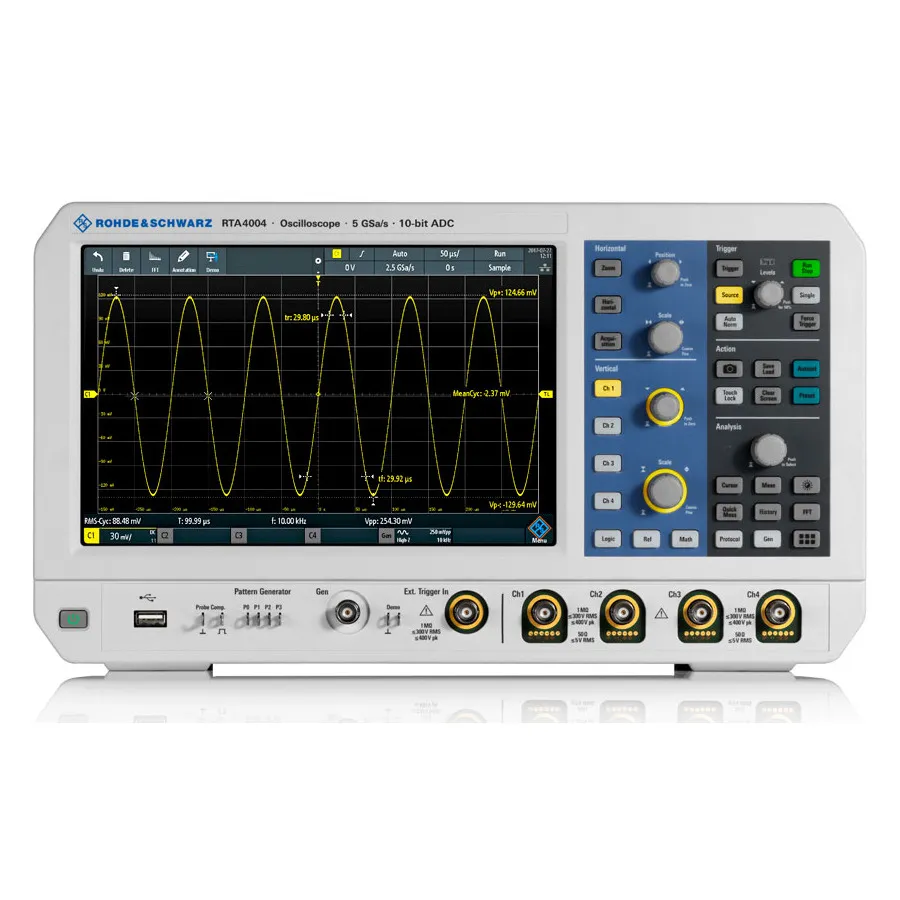

Rohde & Schwarz RTA-BNDL Oscilloscope Bundle

Огляд

Rohde & Schwarz RTA4004 — це 4-канальний цифровий осцилограф із смугою 1 ГГц та інтегрованими логічним аналізатором, аналізатором протоколів, аналізатором спектра та генератором довільних сигналів/паттернів. Поєднує 10-бітний аналого-цифровий перетворювач з глибокою пам'яттю до 1 Гвибірки та 10.1-дюймовим сенсорним дисплеєм для всебічного аналізу сигналів та налагодження.

Основні характеристики

• 4-канальний вхід із смугою 1 ГГц та частотою дискретизації 2.5 Гвибірки/с
• 10-бітний ADC із розрішенням до 16-біт для поліпшення деталізації сигналу
• Глибока пам'ять вибірок: 100 Мвибірок на канал стандартно, 200 Мвибірок з перехопленням, 1 Гвибірка в режимі історії
• Вертикальна чутливість 500 мкВ/дел при повній смузі вимірювання
• Сегментована пам'ять з ємністю 1 Гвибірка та змінною розміром сегмента до 200 Мвибірок
• Низька шум та точність часової бази ±0.5 млн⁻¹
• Усвідомлене протоколом запускання та декодування для I2C, SPI, UART, RS-232, CAN, LIN, I2S, MIL-STD-1553 та ARINC 429
• Інтегрований логічний аналізатор з табличним виглядом пакетів та кадрів
• Аналізатор спектра з FFT та дисплеєм спектрограми
• Генератор довільних сигналів та паттернів із розрішенням 14-біт
• Аналіз потужності з вимірюванням пульсації та PARD
• Можливості аналізу частотної характеристики
• 10.1-дюймовий ємнісний сенсорний дисплей з інтуїтивним інтерфейсом
• Стандартна 3-річна гарантія

Застосування

• Цілісність живлення: вимірювання зміщення постійного струму з аналізом пульсації та PARD за допомогою спектрального виду
• Аналіз потужності: високорозрізняюче вимірювання сигналу, тривале захоплення сигналу та вимірювання струму від мкА до кА
• Налагодження EMI: вимірювання ближнього поля з кореляцією часової та частотної областей
• Аналіз серійних протоколів: налагодження I2C, SPI, UART, CAN, LIN та аерокосмічних протоколів

Комплектація

• Осцилограф RTA4004 4-канальний 1 ГГц
• Набір додатків RTA-PK1 із ліцензіями декодування протоколів: I2C/SPI, UART/RS-232, CAN/LIN, I2S, MIL-STD-1553, ARINC 429, аналіз потужності, аналіз частотної характеристики та аналіз спектра
• Пасивні зонди RT-ZP10 (4x)
