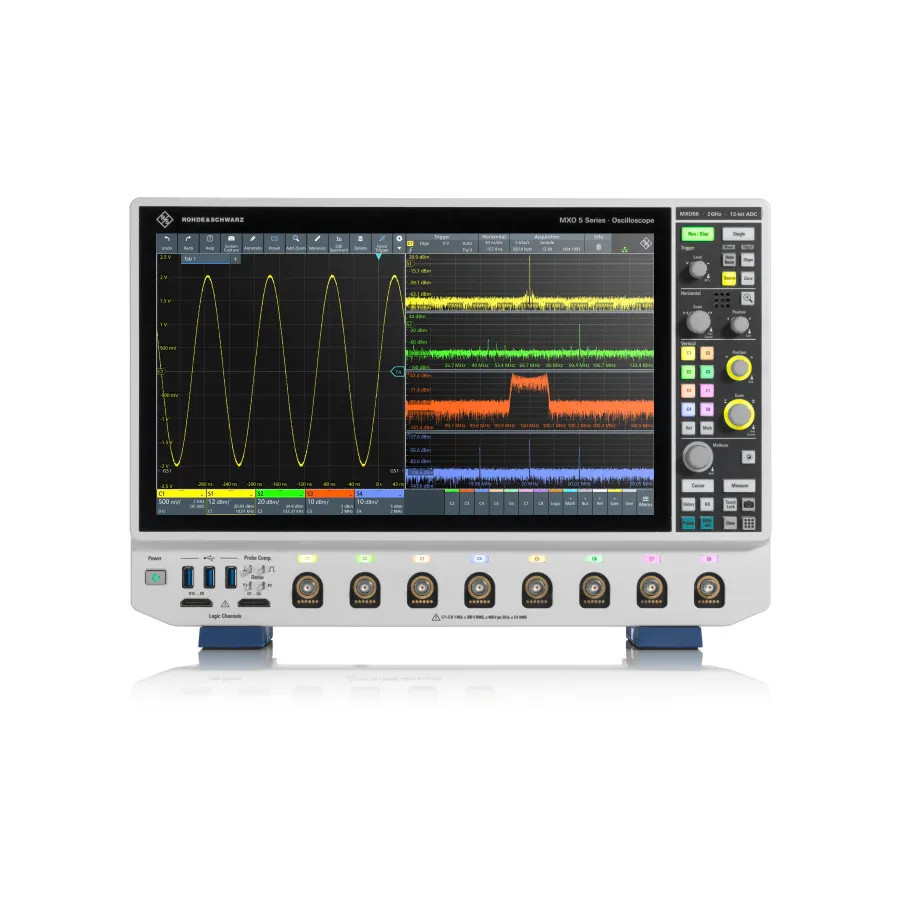

Rohde & Schwarz MXO58/350 Oscilloscope

Огляд

Rohde & Schwarz MXO58/350 — це 8-канальний осцилоскоп, що представляє передовую технологію тестування. Частина серії MXO 5, він поєднує передові можливості захоплення та аналізу сигналів з інтуїтивним 15,6-дюймовим сенсорним екраном Full HD. З частотою оновлення 4,5 млн осцилограм на секунду та розвиненим аналізом у частотній області цей прилад дозволяє інженерам захоплювати складні деталі сигналів та рідкісні події з винятковою точністю.

Основні характеристики

• 8 каналів з пропускною здатністю 350 MHz
• Частота оновлення 4,5 млн осцилограм на секунду та 18 млн осцилограм на секунду по декількох каналах
• 45 000 FFT на секунду для спектрального аналізу
• 500 Mpts пам'яті на канал з 10 000 сегментами сегментованої пам'яті
• 12-bit ADC з 18-bit архітектурою вертикальної розрізнювальної здатності та 10-bit ENOB
• Jitter тригера 1 ps з чутливістю 0,0001 вертикального розділення
• Zone trigger на аналогових, спектральних та математичних функціях
• 10 000 записів історії захоплення
• Вертикальне масштабування з повною смугою пропускання від 500 µV/div

Застосування

• Тестування EMI та гармонійних складових
• Характеристика складних сигналів та аналіз поведінки схеми
• Виявлення та виділення аномалій сигналу
• Високоточний аналіз у частотній області
• Аналіз та валідація протоколу

Комплектація

• Пасивний зонд 700 MHz (10:1) — 1 на канал (8 всього)
• Сумка з аксесуарами
• Посібник швидкого старту
• Кабель живлення
