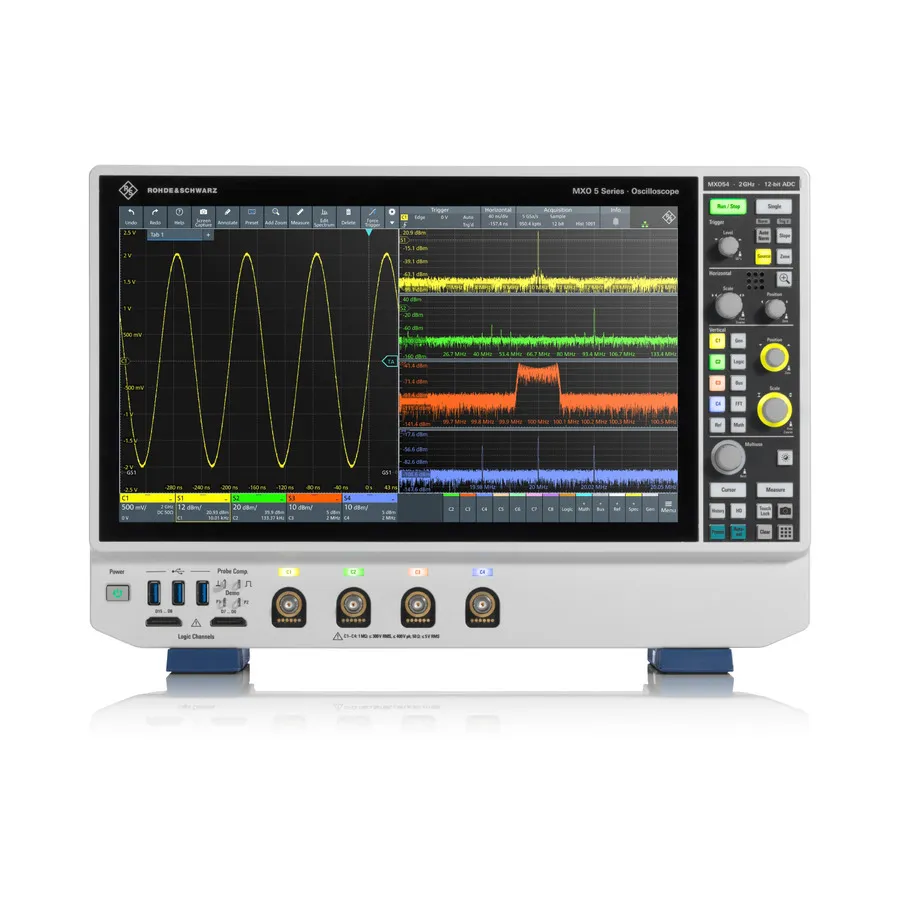

Rohde & Schwarz MXO54/500 Digital Oscilloscope

Огляд

Rohde & Schwarz MXO54/500 — це універсальний 4-канальний цифровий осцилограф, який пропонує відмінну продуктивність для загального тестування електроніки та аналізу сигналів. З пропускною здатністю 500 МГц та частотою оновлення 4,5 мільйона сигналів на секунду, він забезпечує надійні вимірювання для налагодження, перевірки та характеризації електронних схем і систем.

Ідеальний для інженерів-конструкторів та полових техніків, MXO54/500 поєднує 12-бітну вертикальну розрізняльну здатність з цифровим спрацьовуванням на всіх каналах та розвинутим спектральним аналізом. Чутливий 15,6-дюймовий сенсорний екран Full HD та компактний інтерфейс мінімізують час тестування, а глибока пам'ять 500 Мпунктів забезпечує розширене захоплення сигналу та детальний аналіз хвиль.

Основні характеристики

• 4-канальна конфігурація з пропускною здатністю 500 МГц
• Частота дискретизації 2,5 GS/s з стандартною пам'яттю 500 Мпунктів
• 12-бітний ADC з архітектурою 18-бітної вертикальної розрізняльної здатності
• Частота придбання 4,5 мільйона сигналів на секунду
• 45 000 ШПФ на секунду для спектрального аналізу
• Цифрове спрацьовування на всіх каналах з чутливістю 0,0001 вертикального поділу
• Функція Zone trigger для аналогових, спектральних та математичних каналів
• Джиттер спрацьовування 1 пс для точних вимірювань
• Сегментована пам'ять: 10 000 сегментів та 10 000 історія придбань

Застосування

• Налагодження цифрових та аналогових схем
• Аналіз цілісності сигналу
• Освітнє тестування електроніки
• Вимірювання джерел живлення та регуляторів
• Валідація вбудованих систем
• Лабораторне та польове усунення несправностей

Комплектація

• Пасивний щуп 700 МГц (10:1) — 4 щупи (по 1 на канал)
• Сумка аксесуарів
• Посібник швидкого запуску
• Кабель живлення
