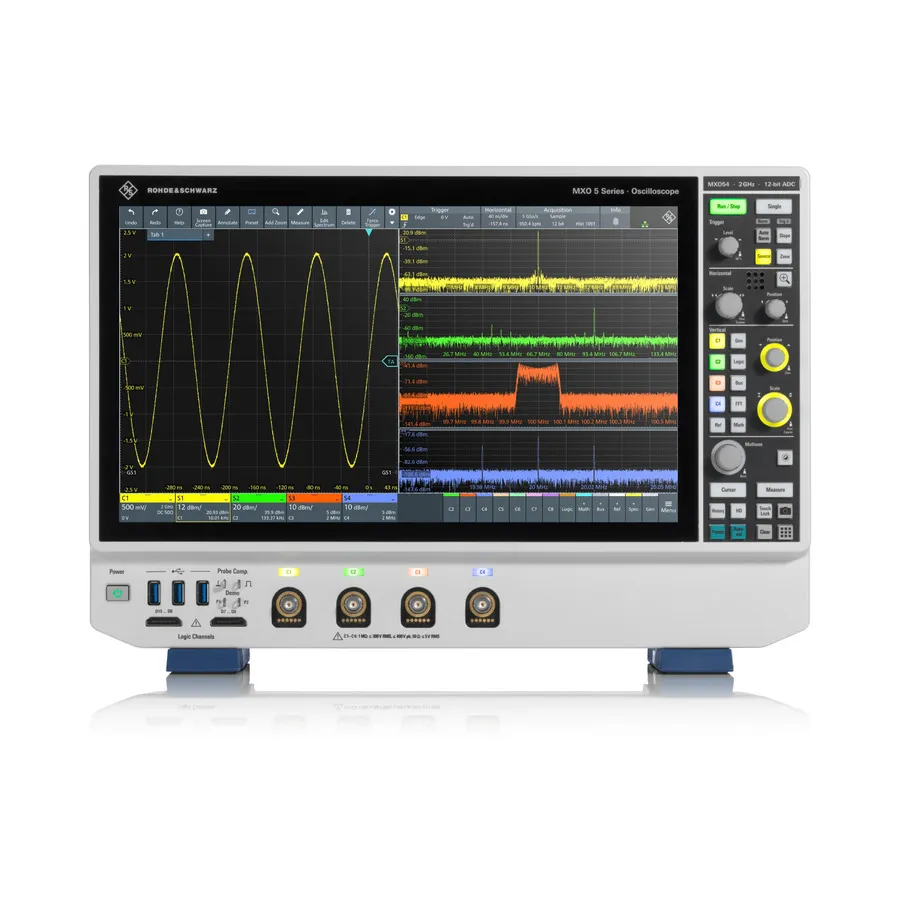

Rohde & Schwarz MXO54/2000 Digital Oscilloscope

Огляд

Rohde & Schwarz MXO54/2000 — це високопропускний 4-канальний цифровий осцилограф, розроблений для розвинутого тестування та аналізу сигналів. З пропускною здатністю 2 ГГц та частотою придбання 4,5 мільйона сигналів на секунду, він забезпечує винятковий результат для характеризації швидких сигналів та складної поведінки сигналів в часовій та частотній областях.

Розроблений для інженерів, які вимагають найвищої точності вимірювань, MXO54/2000 відзначається лідерськими можливостями чутливості спрацьовування, архітектурою глибокої пам'яті та можливістю одночасного аналізу 4-спектрів. Інтуїтивний 15,6-дюймовий сенсорний екран Full HD у поєднанні з маловошумною конструкцією робить його ідеальним для точних вимірювань у складних тестових середовищах.

Основні характеристики

• 4-канальна конфігурація з пропускною здатністю 2 ГГц
• Частота дискретизації 2,5 GS/s з стандартною пам'яттю 500 Мпунктів
• 12-бітний ADC з архітектурою 18-бітної вертикальної розрізняльної здатності
• Частота оновлення 4,5 мільйона сигналів на секунду
• 45 000 ШПФ на секунду з одночасним аналізом 4-спектрів
• Цифрове спрацьовування на всіх каналах з чутливістю 0,0001 вертикального поділу
• Функція Zone trigger для аналогових, спектральних та математичних каналів
• Джиттер спрацьовування 1 пс для прецизійних часових вимірювань
• Сегментована пам'ять: 10 000 сегментів та 10 000 історія придбань

Застосування

• Тестування схем цифрової електроніки на високих швидкостях
• Аналіз цілісності сигналу та запасу часу
• Характеризація РЧ та мікрохвильових сигналів
• Тестування ЕМВ та цілісності живлення
• Валідація автомобільної та промислової електроніки
• Освітні та дослідницькі застосування

Комплектація

• Пасивний щуп 700 МГц (10:1) — 4 щупи (по 1 на канал)
• Сумка аксесуарів
• Посібник швидкого запуску
• Кабель живлення
