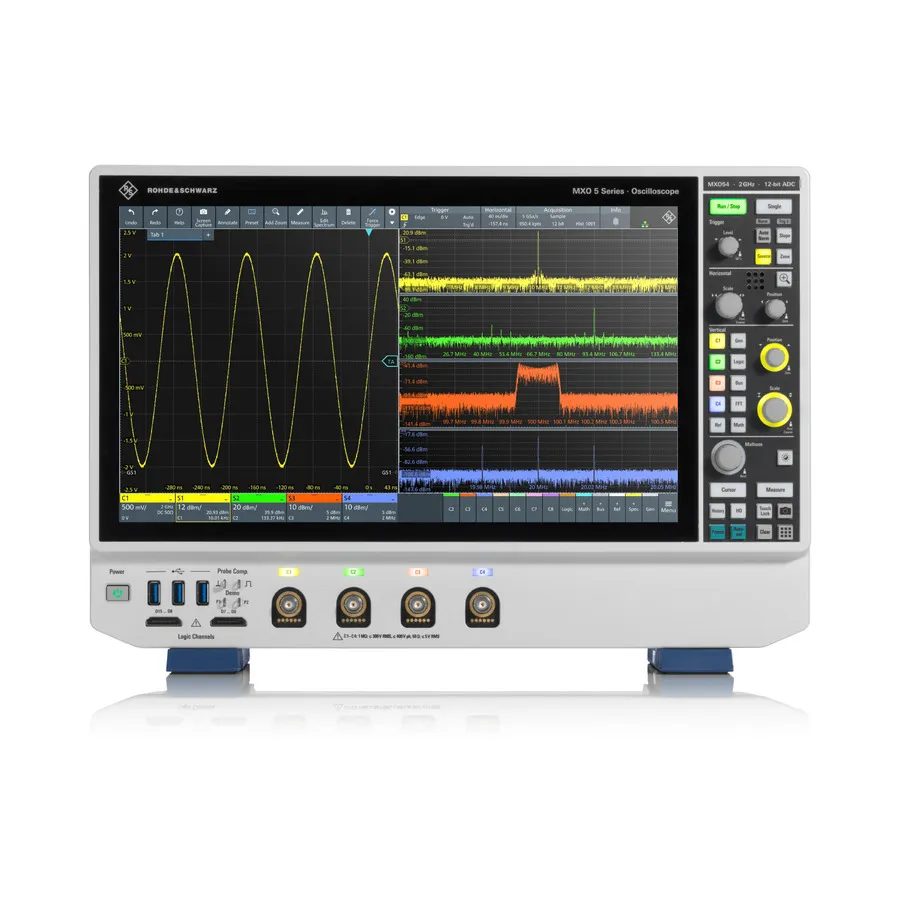

Rohde & Schwarz MXO54/1000 Digital Oscilloscope

Огляд

Rohde & Schwarz MXO54/1000 — це 4-канальний цифровий осцилограф з революційною продуктивністю для сучасного електронного тестування. З пропускною здатністю 1 ГГц та частотою оновлення 4,5 мільйона сигналів на секунду, він захоплює складні деталі сигналу та рідкісні події з винятковою точністю в часовій та частотній областях.

Розроблений для валідації проектів та характеризації сигналів, MXO54/1000 поєднує 12-бітну вертикальну розрізняльну здатність з розвинутою точністю спрацьовування та глибокою пам'яттю. 15,6-дюймовий сенсорний екран Full HD забезпечує інтуїтивне керування, а маловошумна конструкція гарантує надійні вимірювання в складних застосуваннях.

Основні характеристики

• 4-канальна конфігурація з пропускною здатністю 1 ГГц
• Частота дискретизації 2,5 GS/s з стандартною пам'яттю 500 Мпунктів
• 12-бітний ADC з архітектурою 18-бітної вертикальної розрізняльної здатності
• Частота придбання 4,5 мільйона сигналів на секунду
• 45 000 ШПФ на секунду для спектрального аналізу
• Цифрове спрацьовування на всіх каналах з чутливістю 0,0001 вертикального поділу
• Функція Zone trigger для аналогових, спектральних та математичних каналів
• Джиттер спрацьовування 1 пс для точних вимірювань часу
• Сегментована пам'ять: 10 000 сегментів та 10 000 історія придбань

Застосування

• Проектування та валідація електронних схем
• Аналіз цілісності сигналу та часу
• Тестування ЕМВ та гармонік
• Характеризація РЧ сигналів
• Вимірювання в силовій електроніці
• Освітні та дослідницькі застосування

Комплектація

• Пасивний щуп 700 МГц (10:1) — 4 щупи (по 1 на канал)
• Сумка аксесуарів
• Посібник швидкого запуску
• Кабель живлення
