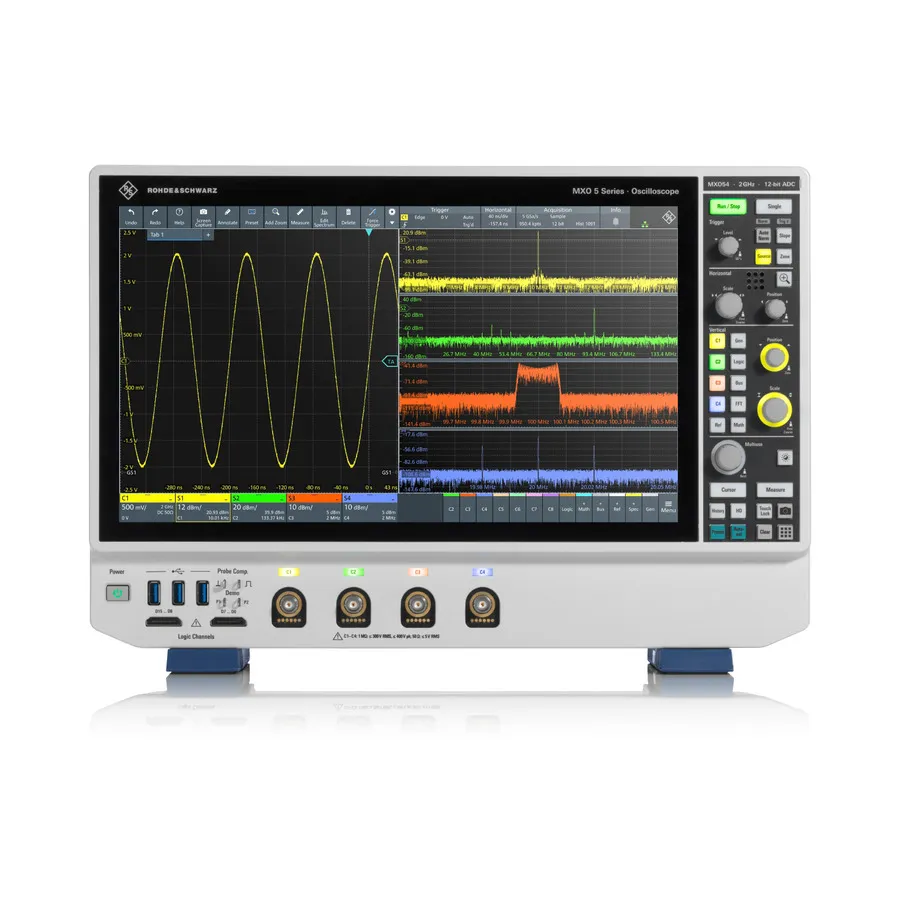

Rohde & Schwarz MXO54-ULTM Digital Oscilloscope
Rohde & Schwarz MXO54-ULTM цифровий осцилоскоп
Rohde & Schwarz MXO54-ULTM is a 4-channel digital oscilloscope with 2 GHz bandwidth, 1 Gpts memory, mixed-signal analysis, and advanced protocol support.
Деталі продукту
| Модель | MXO54-ULTM |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz MXO54-ULTM є найбільш повною конфігурацією 4-канального осцилоскопа серії MXO 5 зі смугою пропускання 2 GHz та пам'яттю 1 Gpts на канал. Цей повністю обладнаний комплект включає можливість аналізу змішаних сигналів, комплексну підтримку протоколів для автомобільних, аерокосмічних та високошвидкісних послідовних застосувань, а також інструменти аналізу потужності та частотної характеристики.
З 4,5 млн спектрів на секунду, 12-бітною роздільною здатністю АЦП та передовим тригером на всіх каналах, MXO54-ULTM розроблений для найбільш вимогливих завдань аналізу сигналу. Включена опція змішаного сигналу дозволяє одночасний аналіз аналогових та цифрових сигналів, що робить його ідеальним для складних вбудованих систем, пристроїв IoT та розроблення автомобільної електроніки.
Основні характеристики
- 4 канали зі смугою пропускання 2 GHz
- 12-бітний АЦП з архітектурою 18-бітної вертикальної роздільної здатності
- Пам'ять 1 Gpts на канал з розширеною сегментацією
- Частота захоплення 4,5 млн форм сигналу на секунду
- 45 000 FFT на секунду для аналізу спектру
- Опція змішаного сигналу для одночасного аналогового та цифрового вимірювання
- Тригер зони на аналогових, спектральних та математичних каналах
- Низький шум 130 μV при 1 mV/div при повній смузі 2 GHz
- Комплексний набір аналізу протоколу
Застосування
- Дизайн та налагодження змішаної сигнальної системи
- Валідація автомобільних та аерокосмічних протоколів
- Аналіз високошвидкісної послідовної комунікації (Ethernet, MIPI)
- Аналіз цілісності потужності та EMI
- Характеристика дрижання та частотної характеристики
- Розроблення IoT та вбудованих систем
- Вимірювання широкосмугових сигналів
Комплектація
- 700 MHz пасивний зонд (10:1) — по 1 на канал
- MXO5-B2420 Оновлення смуги пропускання 2 GHz
- MXO5-B110 Оновлення пам'яті (1 Gpts)
- MXO5-B1 Опція змішаного сигналу
- MXO5-B6 Генератор довільних форм сигналу
- Комплексний набір програмного забезпечення для аналізу протоколу
- Сумка з аксесуарами
- Посібник швидкого старту
- Кабель живлення
Характеристики
| Bandwidth | 2 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 5 GS/s |
| Memory | 1 Gpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 LC TFT Capacitive Color Touch |
| Series | MXO 5 Series |
| Alternate Product Number | 1802.1008P96 |
| Includes | MXO 5 series oscilloscope 4 channel, MXO5-B2420 2 GHz Option, MXO5-B6 ARB Generator, MXO5-K510 Low Speed Serial Buses, MXO5-K520 Automotive Protocols, MXO5-K530 Aerospace Protocols, MXO5-K31 Power Analysis, MXO5-K36 Freq. Response Analysis, MXO5-K550 MIPI |
