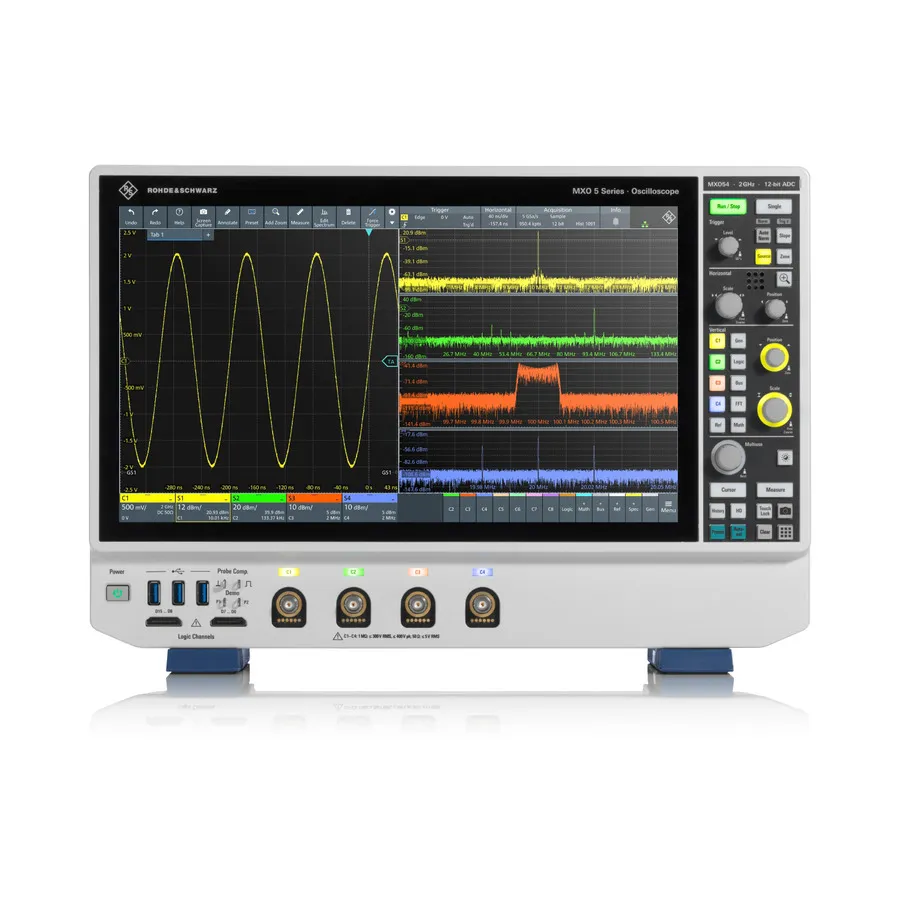

Rohde & Schwarz MXO54-PRO Digital Oscilloscope
Rohde & Schwarz MXO54-PRO цифровий осцилоскоп
Rohde & Schwarz MXO54-PRO is a 4-channel digital oscilloscope with 500 MHz bandwidth, serial protocol analysis, and automotive/aerospace capabilities.
Деталі продукту
| Модель | MXO54-PRO |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz MXO54-PRO є 4-канальним цифровим осцилоскопом із серії MXO 5 зі смугою пропускання 500 MHz та інтегрованими можливостями аналізу протоколу. Розроблений для інженерів, які налагоджують інтерфейси послідовної комунікації та автомобільні/аерокосмічні протоколи, цей осцилоскоп поєднує високошвидкісне захоплення з комплексними опціями програмного забезпечення для сучасних електронних систем.
Із пам'яттю 500 Mpts, 12-бітною роздільною здатністю АЦП та 4,5 млн спектрів на секунду, MXO54-PRO забезпечує точність та швидкість, необхідні для складного аналізу сигналу. Включений набір програмного забезпечення забезпечує декодування низькошвидкісної послідовної шини (I2C, SPI, UART), автомобільні протоколи (CAN, LIN), аерокосмічні протоколи, аналіз потужності та можливості частотної характеристики.
Основні характеристики
- 4 канали зі смугою пропускання 500 MHz
- 12-бітний АЦП з архітектурою 18-бітної вертикальної роздільної здатності
- Пам'ять 500 Mpts на канал із сегментованою пам'яттю
- Частота захоплення 4,5 млн форм сигналу на секунду
- 45 000 FFT на секунду для аналізу спектру
- Тригер зони на аналогових, спектральних та математичних каналах
- Інтегрований аналіз послідовної шини: I2C, SPI, UART, RS-232, RS-422, RS-485, Quad-SPI
- Підтримка автомобільних протоколів: CAN, CAN-FD, LIN, SENT
- Підтримка аерокосмічних протоколів: ARINC-429, MIL-STD-1553, SpaceWire
Застосування
- Налагодження та валідація послідовного протоколу
- Тестування та діагностика автомобільних систем
- Аналіз аерокосмічного протоколу
- Аналіз споживання енергії
- Вимірювання частотної характеристики та дрижання
- Аналіз EMI та цілісності сигналу
Комплектація
- 700 MHz пасивний зонд (10:1) — по 1 на канал
- MXO5-B245 Оновлення смуги пропускання 500 MHz
- MXO5-B6 Генератор довільних форм сигналу
- Набір програмного забезпечення для протоколу та аналізу
- Сумка з аксесуарами
- Посібник швидкого старту
- Кабель живлення
Характеристики
| Bandwidth | 500 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 5 GS/s |
| Memory | 500 Mpts |
| Type | DSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 LC TFT Capacitive Color Touch |
| Series | MXO 5 Series |
| Alternate Product Number | 1802.1008P95 |
| Includes | MXO 5 series oscilloscope 4 channel, MXO5-B245 500 MHz Option, MXO5-B6 ARB Generator, MXO5-K510 Low Speed Serial Buses, MXO5-K520 Automotive Protocols, MXO5-K530 Aerospace Protocols, MXO5-K31 Power Analysis, MXO5-K36 Freq. Response Analysis, MXO5-K550 MIP |
Запит ціни
