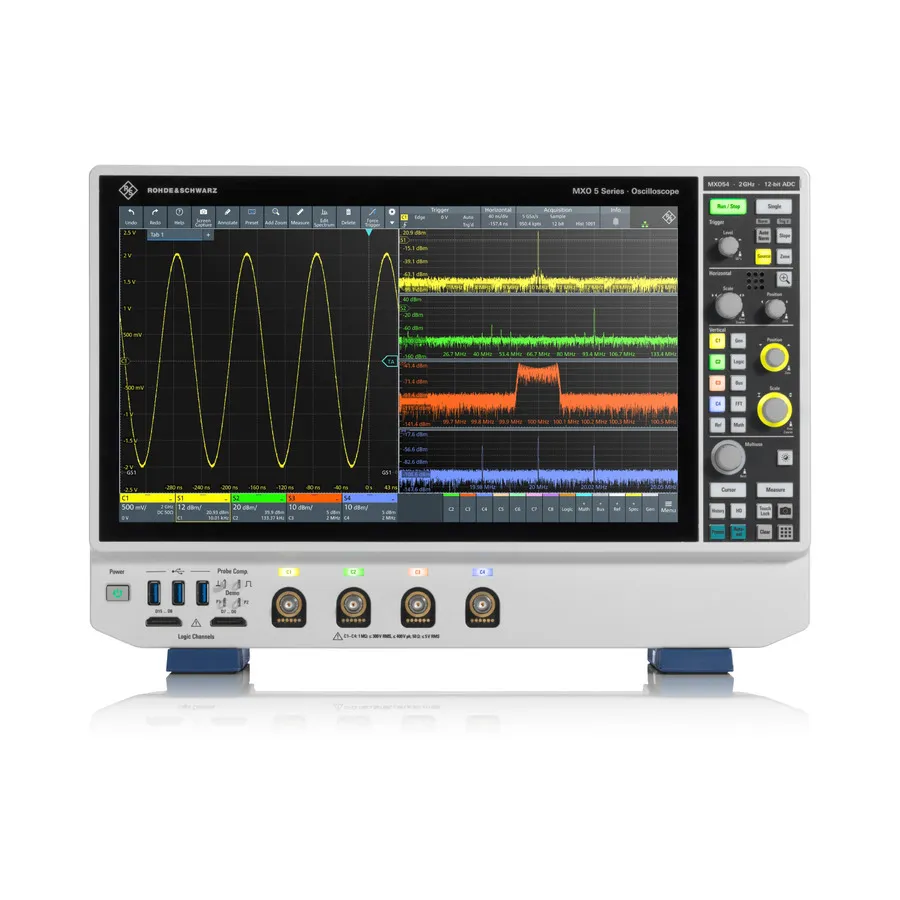

Rohde & Schwarz MXO54-BNDL Digital Oscilloscope

Огляд

Rohde & Schwarz MXO54-BNDL є 4-канальним цифровим осцилоскопом із серії MXO 5 з розширеними специфікаціями та комплексними можливостями аналізу. Зі смугою пропускання 2 GHz, пам'яттю 1 Gpts на канал та 4,5 млн спектрів на секунду, цей комплект розроблений для інженерів, які працюють з високошвидкісними сигналами та складними протоколами.

MXO54-BNDL включає розширений набір програмного забезпечення, що охоплює аналіз дрижання, аналіз потужності, аналіз частотної характеристики, декодування послідовної шини та аналіз протоколів для авіаційних та аерокосмічних застосувань. 15.6" Full HD ємнісний сенсорний екран та передові можливості тригера забезпечують superior видимість сигналу та впевненість у вимірюванні.

Основні характеристики

• 4 канали зі смугою пропускання 2 GHz
• 12-бітний АЦП з архітектурою 18-бітної вертикальної роздільної здатності
• Пам'ять 1 Gpts на канал з сегментованою пам'яттю та режимом історії
• Частота захоплення 4,5 млн форм сигналу на секунду
• 45 000 FFT на секунду для аналізу спектру
• Низький шум 130 μV при 1 mV/div
• Тригер зони на аналогових, спектральних та математичних каналах
• Вертикальне масштабування до 500 μV/div з діапазоном зміщення 5 V
• Комплексний набір програмного забезпечення: дрижання, потужність, частотна характеристика та аналіз протоколу

Застосування

• Аналіз високошвидкісних цифрових сигналів
• Налагодження послідовних протоколів (I2C, SPI, UART, CAN, Automotive Ethernet)
• Аналіз споживання енергії та EMI
• Вимірювання дрижання та часу
• Валідація аерокосмічних та автомобільних протоколів

Комплектація

• 700 MHz пасивний зонд (10:1) — по 1 на канал
• MXO5-B6 Генератор довільних форм сигналу
• MXO5-B110 Оновлення пам'яті (1 Gpts)
• Набір програмного забезпечення для аналізу
• Сумка з аксесуарами
• Посібник швидкого старту
• Кабель живлення
