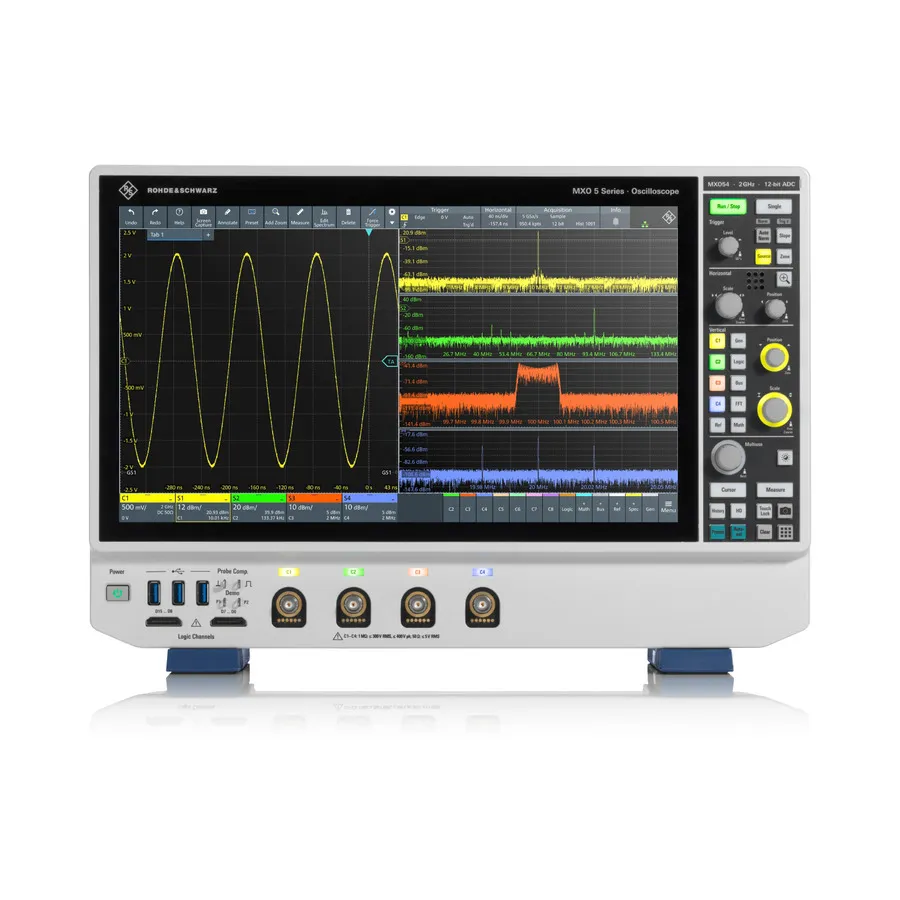

Rohde & Schwarz MXO54-BASC Digital Oscilloscope
Rohde & Schwarz MXO54-BASC цифровий осцилоскоп
Rohde & Schwarz MXO54-BASC is a 4-channel digital oscilloscope with 100 MHz bandwidth, 500 Mpts memory, 12-bit ADC, and 4.5 million waveforms per second.
Деталі продукту
| Модель | MXO54-BASC |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz MXO54-BASC є 4-канальним цифровим осцилоскопом із серії MXO 5, розробленим для швидкого розуміння та тестування електронних систем. Зі смугою пропускання 100 MHz, стандартною пам'яттю 500 Mpts та світовою частотою захоплення 4,5 млн спектрів на секунду, цей осцилоскоп фіксує складні деталі сигналу та рідкі події з винятковою точністю.
Осцилоскоп має 15.6" Full HD ємнісний сенсорний екран з передовим дизайном користувача, включаючи функцію R&S SmartGrid. Його 12-бітний АЦП з архітектурою 18-бітної вертикальної роздільної здатності та 1 ps дрижання тригера забезпечують високоточний аналіз сигналу та точну ізоляцію невеликих аномалій сигналу на всіх каналах.
Основні характеристики
- 4 канали зі смугою пропускання 100 MHz
- 12-бітний АЦП з архітектурою 18-бітної вертикальної роздільної здатності
- Пам'ять 500 Mpts на канал з 10 000 сегментів та режимом історії
- Частота захоплення 4,5 млн форм сигналу на секунду
- Низький шум 130 μV при 1 mV/div
- 45 000 FFT на секунду для аналізу спектру
- Тригер зони на аналогових, спектральних та математичних каналах
- Вертикальне масштабування до 500 μV/div з діапазоном зміщення 5 V
- 15.6" Full HD ємнісний сенсорний екран з R&S SmartGrid
Застосування
- Тестування та валідація електронних систем
- Аналіз EMI та гармонік
- Вимірювання цілісності сигналу та налагодження
- Аналіз спектру та вимірювання в частотній області
- Аналіз поведінки схеми
Комплектація
- 700 MHz пасивний зонд (10:1) — по 1 на канал
- MXO5-B6 Генератор довільних форм сигналу
- Сумка з аксесуарами
- Посібник швидкого старту
- Кабель живлення
Характеристики
| Bandwidth | 100 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 5 GS/s |
| Memory | 500 Mpts |
| Type | DSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 LC TFT Capacitive Color Touch |
| Series | MXO 5 Series |
| Alternate Product Number | 1802.1008P94 |
| Includes | MXO 5 series oscilloscope 4 channel, MXO5-B6 ARB Generator |
